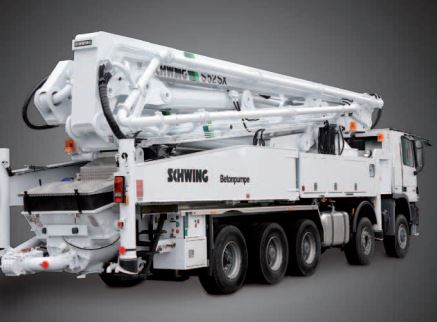

S 52 SX et S 55 SX sont les pompes à béton automotrices à cinq les plus modernes grâce à une technologie de pointe dans le domaine de l'étaiement et du système de pliage. Ces deux variantes sont identiques en termes de structure, d'étaiement et de châssis. Les segments de mât de la S 55 SX ont toutefois été rallongés afin d'atteindre une hauteur de 54,50 m.
Ces pompes à béton automatiques sont également équipées du système d'étaiement SCHWING SX. Les étaiements avant complets qui se déplient en arc de cercle proposent une portée d'étaiement de 8,90 m seulement, ce qui constitue un avantage conséquent dans les espaces étroits ou dans les villes. Ce système permet d'éviter d'utiliser des mécanismes télescopiques ou rotatifs. Grâce à leur faible hauteur d'installation, les étaiements peuvent également être placés dans des espaces
étroits.
Sur ces pompes à béton automatiques, le rapport entre moment de charge, poids en extension et largeur d'étaiement, des éléments décisifs sur les chantiers en termes de place, a été équilibré de manière optimale. Aucun autre système d'étaiement pour pompes à béton automatiques que le système d'étaiement SX n'utilise un si faible espace au sol pour des dimensions du mât de distribution identiques.
Autre avantage : cet étaiement ne nécessite qu'un espace permettant de placer un groupe de pompage longue portée d'une longueur de 2,50 m. En outre, toutes les pompes hydrauliques et les conduites sont facilement accessibles, ce qui facilite un remplacement rapide si nécessaire.
Caractéristiques techniques:
- Hauteur max. 46,10 m
- Débit max. 161 m³ / h
- Pression max. 85 bar
- Flèche de distribution 52 RZ
- Diamètre de la conduite de refoulement DN 125
- Longueur du flexible terminal m 4,0
- Hauteur de travail m 52
- Portée horizontale à partir
- du centre de l'axe de rotation m 48,2
- Nombre de points d'articulation 5
- Hauteur des points d'articulation m 3,85 / 11,6 / 22,4 / 33,1 / 43,7
- Plage de pivotement 380°
- Effort de stabilisation à l'avant kN 340
- Effort de stabilisation à l'arrière kN 300
