Poly-norm adr-bta - coupleur - ktr france - 0 - 13 400 nm
Description

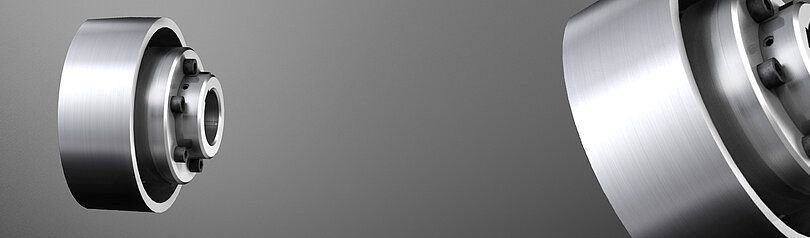

Accouplement d'arbre POLY-NORM ® ADR-BTA avec tambour de frein
Accouplement d'arbre avec tambour de frein Le POLY-NORM ® ADR-BTA est un accouplement élastique pouvant être équipé d'un tambour de frein en fonction de l'installation. Le POLYNORM type ADR-BTA est conçu comme un frein d'arrêt.
Pour les combinaisons d'accouplement d'arbre avec tambour de frein, tenir compte du risque de vitesse périphérique élevée - Pour les entraînements à grande vitesse, KTR recommande un équilibrage dynamique à partir de 30 m/s. Le tambour de frein est positionné côté mené, car c'est là que le moment d'inertie est le plus élevé.
Domaines d'application :
Cette combinaison accouplement-frein POLY-NORM ® ADR-BTA est utilisée partout où des freins d'arrêt sont nécessaires, par exemple sur les convoyeurs et les générateurs.
Si les exigences sont moins élevées, possibilité de combinaison avec les moyeux POLY-STANDARD GJL.
Accouplement et frein KTR :
Nos clients ont la possibilité de tout trouver auprès d'un même fournisseur, de sorte que nous pouvons aussi développer le frein. Nous. Nous proposons des freins hydrauliques (KTR-STOP) et électromécaniques (EMB-STOP).
Les accouplements POLY-NORM ® se caractérisent par un montage court. Les accouplements POLY-NORM ® se caractérisent par un montage court. Le couple est transmis par compression de l'élastomère entre les doigts, ce qui permet également de compenser les désalignements et d'amortir les chocs et les vibrations torsionnelles.
Applications possibles pour nos accouplements d'arbres élastiques à sécurité positive :
les accouplements POLY-NORM conviennent dans la quasi-totalité des secteurs de la construction mécanique, et plus particulièrement les pompes.
Aperçu de nos accouplements d'arbre à sécurité positive :
Fonctionnement de l'accouplement à sécurité positive :
L'accouplement POLY-NORM est constitué de deux moyeux identiques avec une alternance de doigts et de logements dans les espaces libres parfaitement adaptés de l'autre moyeu.
Ce montage court permet d'assurer une liaison entre arbres avec une distance entre bouts d'arbre particulièrement faible. L'anneau élastomère inséré entre les doigts transmet le couple et compense tous les défauts d'alignement.
Variété des composants de l'accouplement à sécurité positive : Grande capacité d'adaptation de montage avec un nombre de composants limités grâce à un système modulaire optimisé : les éléments d'un POLY-NORM ® d'une taille donnée peuvent se combiner sans difficulté. Il est ainsi facile de relier des arbres éloignés de différentes distances avec les mêmes composants de base.
Accouplement d'arbre avec tambour de frein Le POLY-NORM ® ADR-BTA est un accouplement élastique pouvant être équipé d'un tambour de frein en fonction de l'installation. Le POLYNORM type ADR-BTA est conçu comme un frein d'arrêt.
Pour les combinaisons d'accouplement d'arbre avec tambour de frein, tenir compte du risque de vitesse périphérique élevée - Pour les entraînements à grande vitesse, KTR recommande un équilibrage dynamique à partir de 30 m/s. Le tambour de frein est positionné côté mené, car c'est là que le moment d'inertie est le plus élevé.
Domaines d'application :
Cette combinaison accouplement-frein POLY-NORM ® ADR-BTA est utilisée partout où des freins d'arrêt sont nécessaires, par exemple sur les convoyeurs et les générateurs.
Si les exigences sont moins élevées, possibilité de combinaison avec les moyeux POLY-STANDARD GJL.
Accouplement et frein KTR :
Nos clients ont la possibilité de tout trouver auprès d'un même fournisseur, de sorte que nous pouvons aussi développer le frein. Nous. Nous proposons des freins hydrauliques (KTR-STOP) et électromécaniques (EMB-STOP).
Les accouplements POLY-NORM ® se caractérisent par un montage court. Les accouplements POLY-NORM ® se caractérisent par un montage court. Le couple est transmis par compression de l'élastomère entre les doigts, ce qui permet également de compenser les désalignements et d'amortir les chocs et les vibrations torsionnelles.
Applications possibles pour nos accouplements d'arbres élastiques à sécurité positive :
les accouplements POLY-NORM conviennent dans la quasi-totalité des secteurs de la construction mécanique, et plus particulièrement les pompes.
Aperçu de nos accouplements d'arbre à sécurité positive :
Fonctionnement de l'accouplement à sécurité positive :
L'accouplement POLY-NORM est constitué de deux moyeux identiques avec une alternance de doigts et de logements dans les espaces libres parfaitement adaptés de l'autre moyeu.
Ce montage court permet d'assurer une liaison entre arbres avec une distance entre bouts d'arbre particulièrement faible. L'anneau élastomère inséré entre les doigts transmet le couple et compense tous les défauts d'alignement.
Variété des composants de l'accouplement à sécurité positive : Grande capacité d'adaptation de montage avec un nombre de composants limités grâce à un système modulaire optimisé : les éléments d'un POLY-NORM ® d'une taille donnée peuvent se combiner sans difficulté. Il est ainsi facile de relier des arbres éloignés de différentes distances avec les mêmes composants de base.
