Ct2-h 80 - poinçonneuse - grangier - - dimensions (sans règle) : 800x720x1720

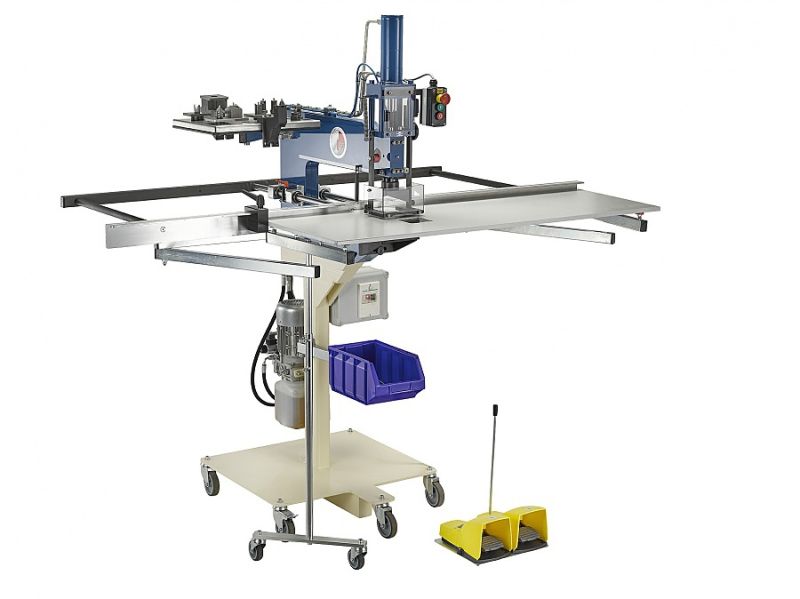

CT2-H 80 POINÇONNEUSE ELECTRO-HYDRAULIQUE
CT2-H
Machine autonome, sur socle mobile, avec centrale hydraulique intégrée et pédale de commande double.
Supports articulés pour le déplacement des portes.
Règle X/Y avec réglets et butées pour travail en série.
Pointeau intégré aux poinçons pour travail "au tracé", ou pointeau laser très visuel .
La vitesse modérée de descente du poinçon évite les erreurs de positionnement de l'opérateur, le poinçon reste en position lorsque la pédale de commande est relachée.
Gamme de poinçons très étendue, du diamètre 3 mm au 92x92 mm, gammes PG, ISO et toutes dimensions "électrique" ou sur mesure.
CARACTÉRISTIQUES TECHNIQUES:
- Centrale électro-hydraulique 240 V monophasée, 90 bars.
- Poids : 250 kg
- Dimensions (sans règle) : 800x720x1720
- Profondeur du col de cygne : 510 mm.
- Capacités de perçage :
2 mm sur acier ou inox
4 mm sur plastique ou polyester
PRODUITS CONNEXES
- CT2-h poinçonneuse électro-hydraulique
- CT2-m poinçonneuse manuelle
- emporte-pièces ronds et rectangulaires pour acier standard
- emporte-pièces ronds et rectangulaires pour inox
- emporte-pièces ronds et rectangulaires "hors standard"
- coffrets pompe hydraulique manuelle et emporte pièces pour acier tristar
- coffrets pompe hydraulique manuelle et emporte pièces pour inox tristar plus
- pompe hydraulique portable pour emporte pièces akku punch
- vérin de poinçonnage pour emporte pièces avec pompe à pied hydraulique
- scie cloche
OUTILLAGES EN RECHANGE
Poinçon Ø 22,5 maxi standard PO23
Matrice Ø 22,5 maxi standard M022
Lame de 20 x 3 L20
Matrice de 20 x 3 M20
MACHINES ET ACCESSOIRES
DESIGNATION REFERENCE
POINCONNEUSE CT2 HYDRAULIQUE
Col de cygne profondeur 500 mm, sur socle avec roulettes , avec vérin et centrale intégrés, commande par pédales descente / montée du poinçon, arrêt en position pour travail au tracé, règle de 2 mètres, 2 butées, pour travail en coordonnées, centrale hydraulique 240 v 90 bars. CT2-H
TABLES PORTE-MATRICES: (indispensables, à choisir en fonction des diamètres de poinçonnage)
TABLE PORTE-MATRICES DE 30: pour matrices diamètre 3 à 22,5 mm
TABLE PORTE-MATRICES DE 80: pour matrices diamètre 25,5 à 60 et carrés 50x50 maxi TPM30
TABLE PORTE-MATRICES DE 150: pour matrices de grandes dimensions 92x92 et autres TPM150
DEVETISSEUR POUR TABLE DE 150: obligatoire avec table de 150 (permet de poinçonner du diamètre 3 au diamètre 120) DV150
ACCESSOIRES
SUPPORT A ROULETTE POUR PORTES (indispensables pour grandes portes) SRP
REGLE DE GUIDAGE 1m POUR CT2-MANUELLE (pour aligner les trous et les découpes rectangulaires) RG
PANNEAU DE RANGEMENT POUR OUTILLAGES CRO
SOCLE POUR POINCONNEUSE MANUELLE SRCT2
PIÈCES DÉTACHÉES
DESIGNATION REFERENCE
Dévétisseur complet DVCOCT2
Broche de poinçon
Plaque de dévétissage DVAL
Rehausse matrice sur table de 80 PMG
Manche pour CT2M
Porte poinçon pour CT2-H
Manette de serrage règle M6 mâle
Manette de serrage butée M8 femelle
ADAPTATEURS POUR POINCON GENRE "GREEN LEE"
Pour filetage Ø 9,5 PP9.5
Pour filetage Ø 11,1 PP11.1
Pour filetage Ø 19 PP19
POINÇONS MATRICES D.65 - 120
PERCAGE DESTINATION REFERENCE
Perçages ronds:
Ø68 PMR68
Ø70 PMR70
Ø75,5 PMR75,5
Perçages carrés et rectangulaires :
66,4X66,4 PMC66,4X66,4
68x44.5 Boitier Essailec PMC68X44.5
68X68 Appareils 72x72 PMC68
71X29 PMC71X29
73X47 PMC73X47
80X50 PMC80X50
92X45,3 Appareils 96x48 PMC92X45,3
92X92 Appareils 96x96 PMC92
Autres dimensions suivant vos plans PMCS
Ensemble lame et matrice 80 x 5 Encochage et grandes découpes LD80
Ensemble lame et matrice 100 x 5 Encochage et grandes découpes LD100
Ensemble lame et matrice 120 x 5 Encochage et grandes découpes LD120
