Plénum et diffuseur carrée plafonnier tdf

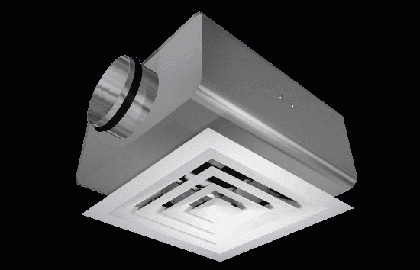

Le TDF est un diffuseur plafonnier de forme carrée. Il convient pour des applications de type bureaux. L'appareil est raccordé au plénum d'équilibrage TRI ayant un raccordement d'un diamètre allant de 100 à 250 mm. Le raccordement comporte un joint d'étanchéité. La veine d'air de l'appareil est fixe. L'appareil est muni des fonctions de mesure et de réglage de débit. L'organe de mesure et de réglage est démontable pour permettre le nettoyage. Le réseau de gaine et l'appareil sont nettoyables après dépose du noyau de cônes central de diffusion. L'appareil atténue les bruits amont provenant du réseau. Le plénum de l'appareil est en tôle d'acier galvanisée à chaud et la façade de diffusion est en aluminium extrudé, dont la finition est assurée par oxydation anodique ou peinture époxy en blanc (RAL 9010). La collerette est en tôle d'acier laminée à froid. Dans cette collerette on trouve une tôle perforée à 45 % galvanisée à chaud. La tôle perforée est fixée à la collerette à l'aide de clips. Le raccordement comporte un joint d'étanchéité et un bouchon d'obturation pour l'essai d'étanchéité du réseau sous pression. Le matériel d'insonorisation du plénum est de la laine minérale.
