Routeur petit à moyen
Platinum - VX est une gamme de routeurs vidéo utilitaires abordables de petite à moyenne taille.
Avec ses quatre tailles de cadre, le Platinum VX prend en charge les matrices de 16x16 à 288x288. Dotés d'une architecture hautement robuste et tolérante aux pannes, les routeurs offrent la flexibilité nécessaire pour gérer tous les types de signaux vidéo de manière fiable.
Une série exceptionnellement dense et puissante de routeurs 3G / HD / SD, le Platinum VX est livré en standard avec des utilitaires de configuration et d'installation Magellan - intégrés. Lorsqu'il est implémenté dans le cadre d'un système de routage plus large dans un environnement hybride, Platinum VX peut fonctionner de manière transparente sous la gestion globale du Magellan - SDN Orchestrator , qui fournit un chemin transparent vers IP tout en maintenant le routage standard et les flux de travail de diffusion.
AVANTAGES
Quatre tailles de trame - Prend en charge une variété d'exigences de matrice (de 16 × 16 à 288 × 288)
Contrôle Magellan intégré - Élimine le besoin d'un contrôleur externe dans l'installation et la configuration du système, simplifiant et accélérant le processus
Connectivité fibre et électrique - Utilise les modules SFP et HD-BNC pour une flexibilité de configuration complète
Prouvé dans l'industrie - Optimise la technologie de routeur Platinum de pointe largement déployée, offrant une qualité et une fiabilité élevées
Densité inégalée - Offre la densité la plus élevée par unité de rack de tout système de routage vidéo SDI
Propre et silencieux - Fournit cette capacité dans une version 1RU, éliminant l'interruption du signal en aval
Flexibilité à l'épreuve du temps - Permet la mise à niveau des trames 4RU et 8RU sur le terrain à mesure que les demandes de routage changent
TRAITS

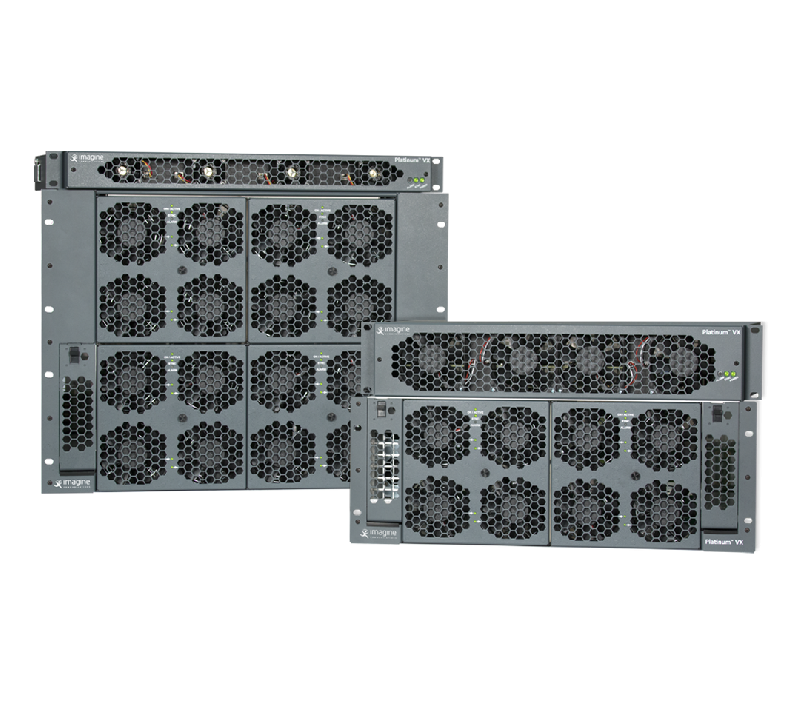

La gamme de routeurs vidéo Platinum VX prend en charge des tailles de matrice de 16 × 16 à 288 × 288 dans quatre tailles de trame différentes:

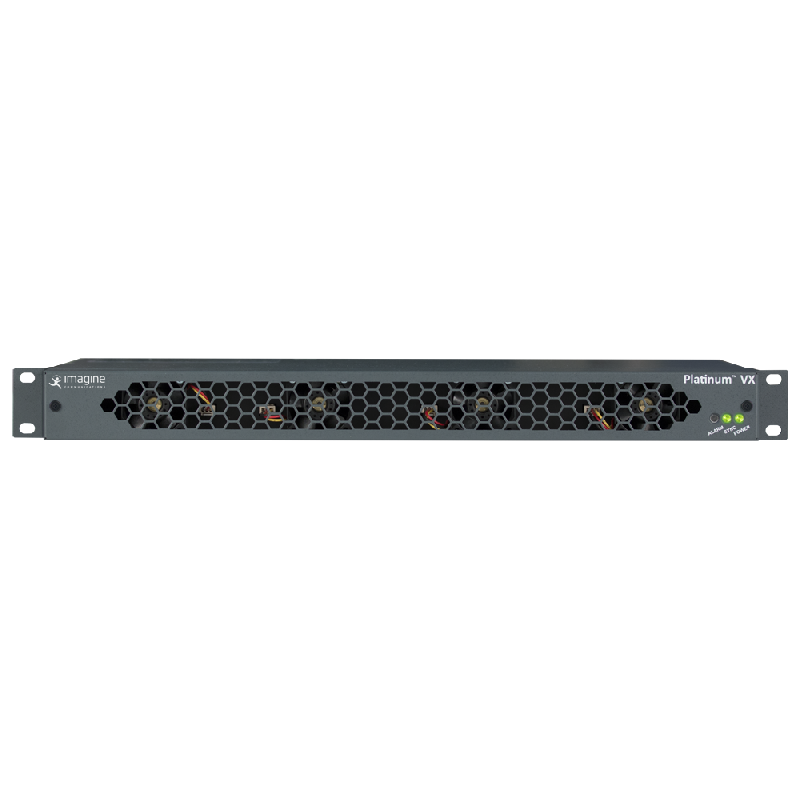

1RU (16 × 16 HD-BNC en standard avec cages SFP pour une extension à 32 × 32)
1RU propre et silencieux
2RU (48 × 48 et 72 × 72 HD-BNC)
4RU (144 × 144 E / S modulaires avec connectivité SFP en option)
8RU (E / S modulaires 288 × 288 avec connectivité SFP en option)
Traitement propre et silencieux
Deux canaux de sortie propre et silencieux chacun avec accès à toutes les entrées de l'appareil. Chaque canal est indépendant et prend en charge une variété de types de transition, y compris, V-Fade, Cut-Fade, Fade-Cut et Cross Fade, en plus d'une transition de coupure immédiate.
Véritable capacité de prévisualisation
Le fonctionnement est similaire à un commutateur de contrôle principal. La sortie d'aperçu montre les sources immédiatement lorsqu'elles sont sélectionnées sur le bus de programme. Cela permet à l'opérateur de vérifier visuellement les sources qu'il s'apprête à apporter à la sortie du programme. Une fois que la source appropriée a été identifiée sur le bus de prévisualisation, appuyez simplement sur Take pour lancer la transition vers la sortie du programme.
Densité
En utilisant la connectivité HD-BNC et SFP, Platinum VX offre une densité inégalée pour un système de routage vidéo SDI.
Large gamme de types de signaux pris en charge de 3 Mo / s à plus de 3 Go / s
SD-SDI et HD-SDI à 1080p (3 Go / s)
ASI, SMPTE 310, SMPTE 305, etc.
Routage 4K et graphique au-delà de 3 Go / s pris en charge via plusieurs chemins
Vidéo analogique héritée prise en charge via la conversion vers / depuis SD-SDI sur les E / S SFP
Panneaux de contrôle
La gamme complète de surfaces de contrôle Magellan peut être utilisée avec le Platinum VX. Plusieurs panneaux peuvent être utilisés sur un seul cadre, selon les besoins, pour les besoins de routage individuels. Les panneaux de contrôle Magellan sont ultra-minces, moins de 2 ”de profondeur. Cela leur permet d'être placés n'importe où qui convient aux besoins opérationnels du routeur. Ils peuvent être montés dans le rack avec le Platinum VX ou placés dans un emplacement distant.
Système de contrôle
Platinum VX exploite le logiciel Magellan Controller développé pour le plus grand Platinum IP3. Toutes les fonctions d'installation et de configuration sont disponibles via l'interface Web logée dans chacun des quatre cadres. Une programmation simple de la base de données est réalisée en mode autonome. Le routeur Platinum VX peut également être programmé pour faire partie d'un système plus grand sous le contrôleur Magellan, avec des routeurs plus grands.
