Plateforme élévatrice électrique E10 avec cabine - AR:IA Électrique

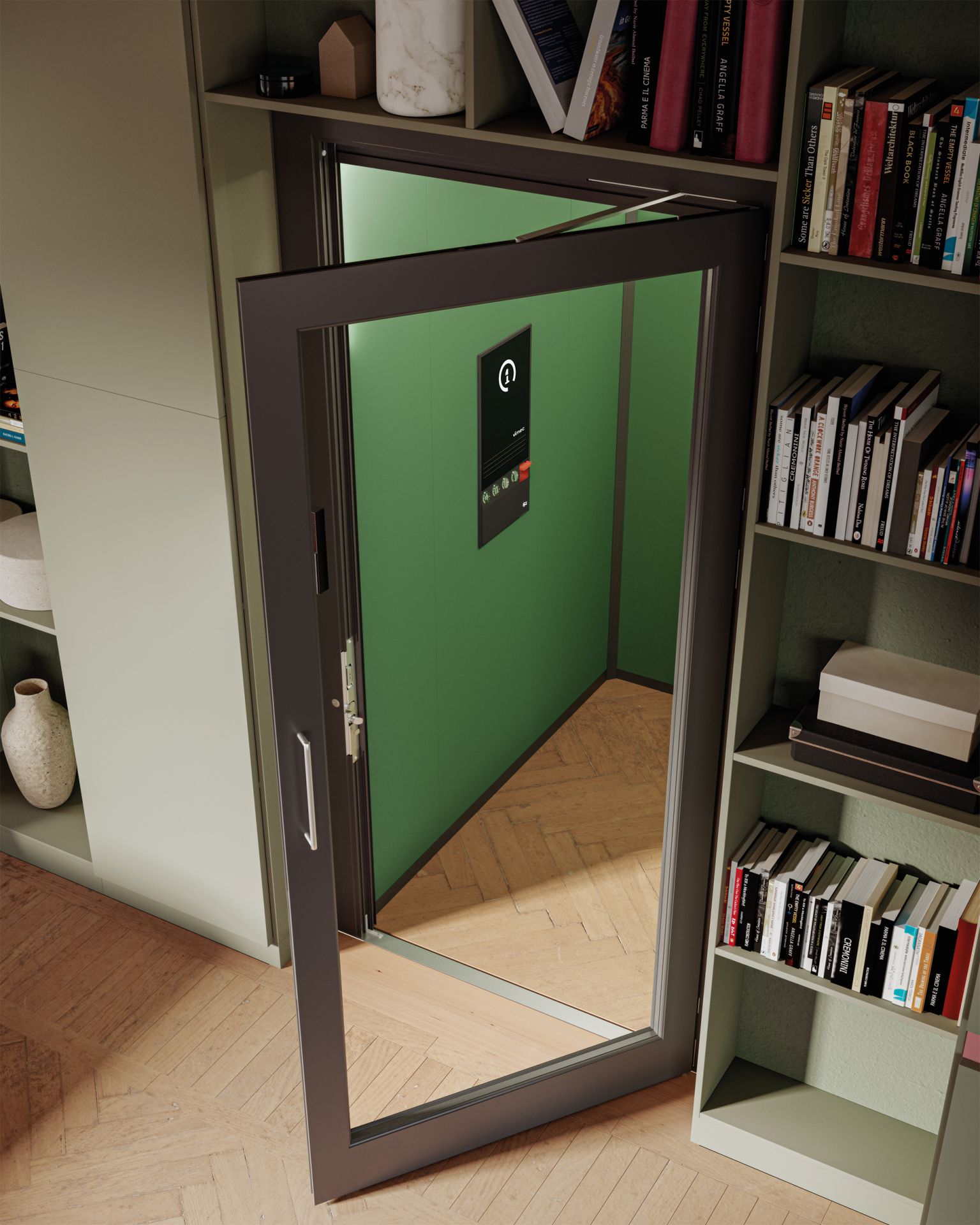

• Conforme à la Directive Européenne 2014/30 (Compatibilité Électromagnétique).
• Conforme à la Directive Européenne 42/2006 (Directive Machines).
• Conforme au D.Lgs. 17 du 19/02/2010.

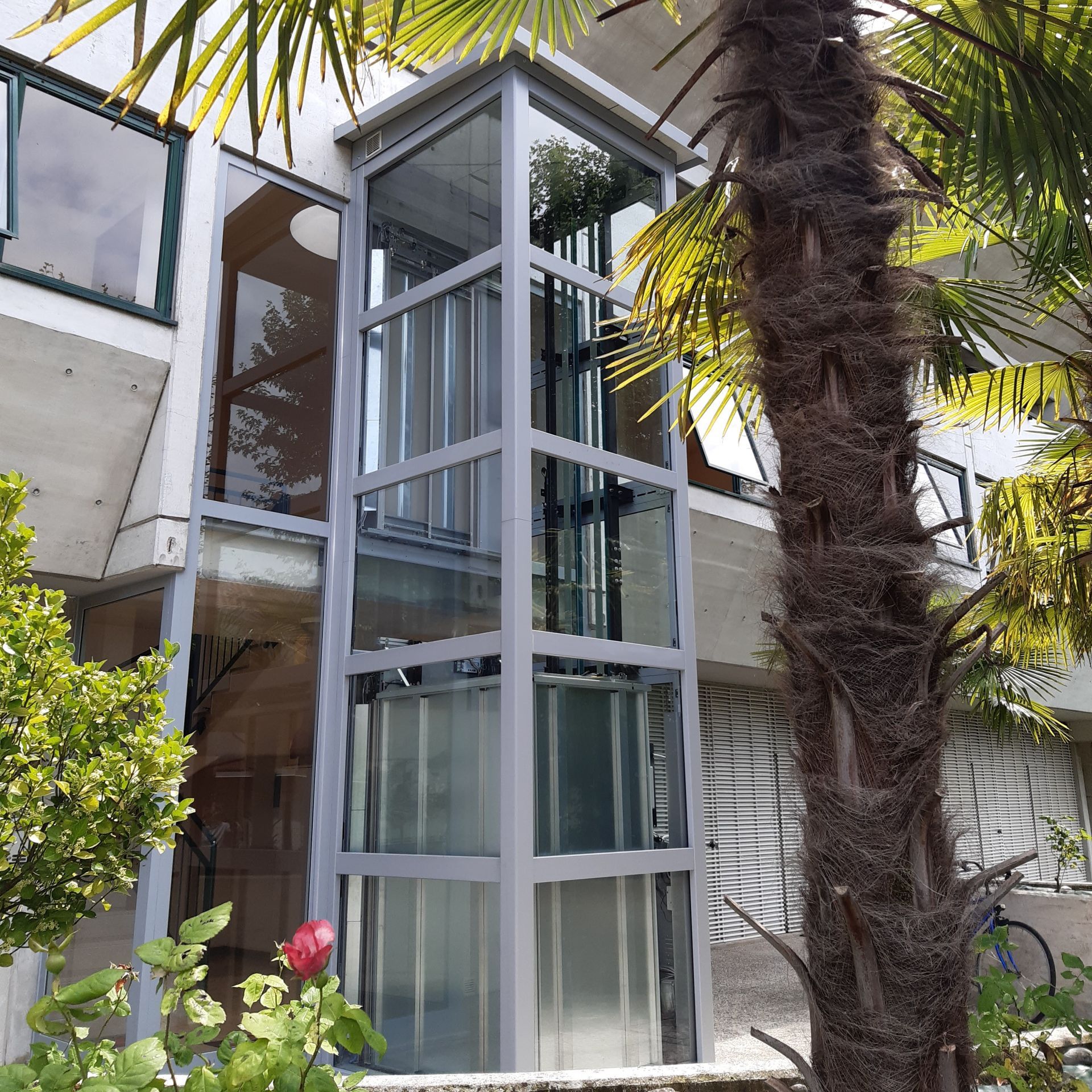

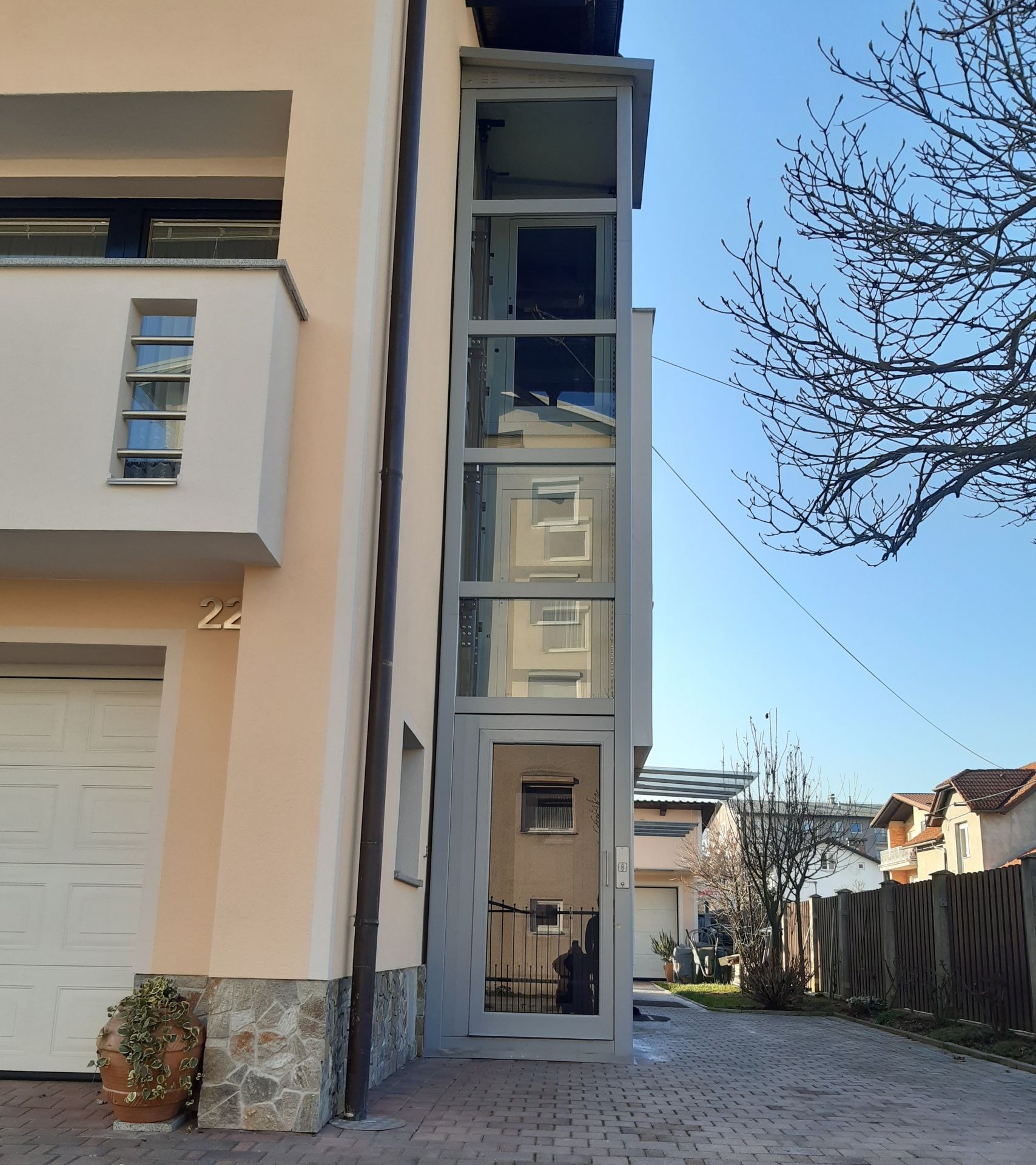

L’installation peut être réalisée aussi bien à l’intérieur qu’à l’extérieur. Il s’agit d’un système MRL (Machine Room Less), sans local machine et sans contrepoids.
Pour les installations extérieures, le toit sur les protections est obligatoire.

La version E10 HL (Heavy Load) est disponible uniquement pour les plateformes de 1400x1140 mm et 1250x1000 mm.

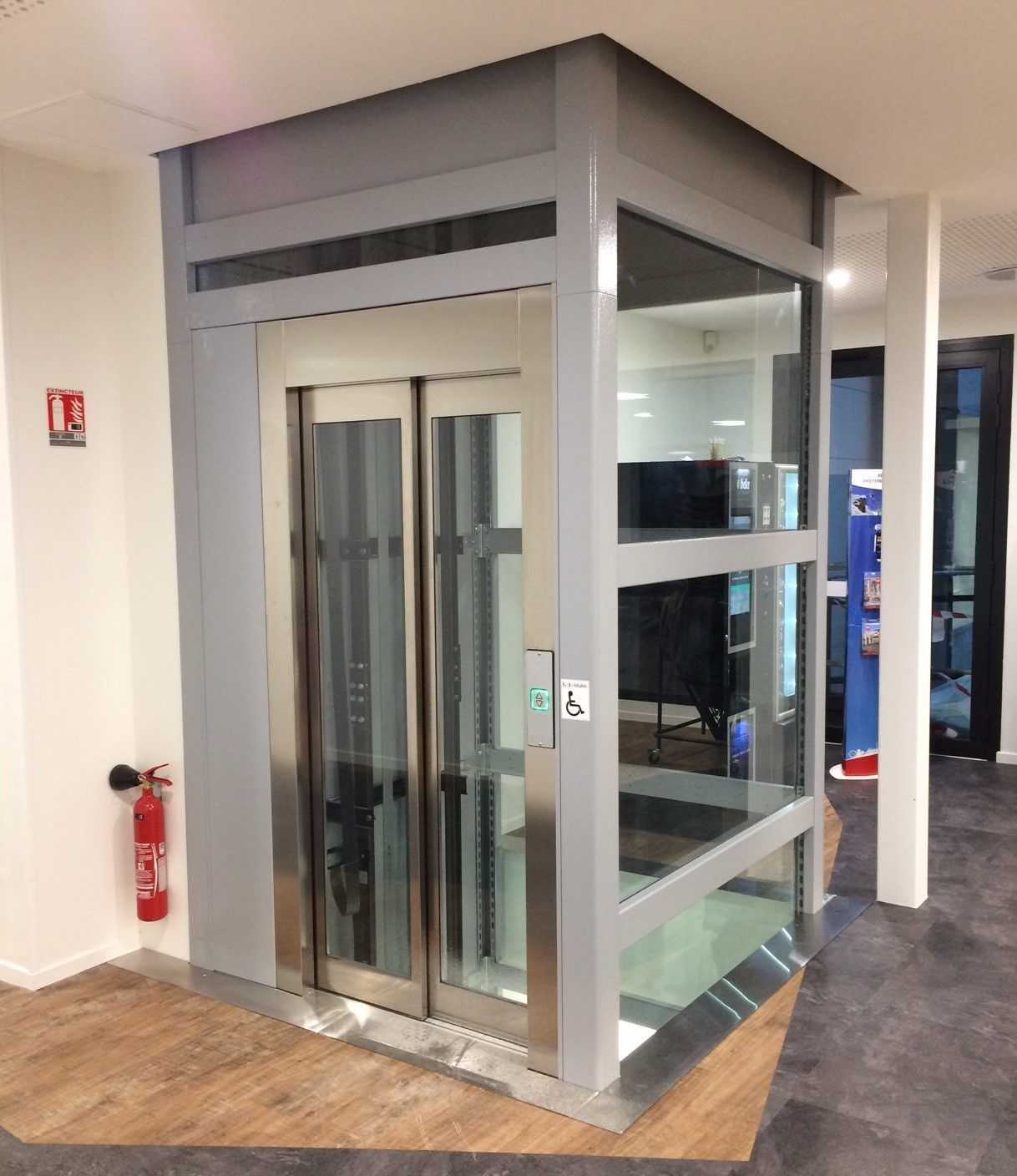

Les capacités de charge varient selon la configuration de la cabine :

• Base avec 2 parois en tôle et une porte battante : 400 à 500 kg
• Base avec 1 paroi en verre : 400 à 450 kg
• Base avec 2 parois en verre : 385 à 450 kg
• Base avec 1 porte télescopique en tôle : 385 à 450 kg
• Base avec 1 porte télescopique en tôle et 1 paroi en verre : 350 à 400 kg
• Base avec 2 portes télescopiques en tôle : 350 à 385 kg
• Cabine avec 1 porte télescopique en tôle et 2 parois en verre : 300 à 350 kg
• Cabine avec 2 portes télescopiques en tôle et 1 paroi en verre : 300 à 350 kg
• Cabine avec 1 porte télescopique en verre : 350 à 400 kg

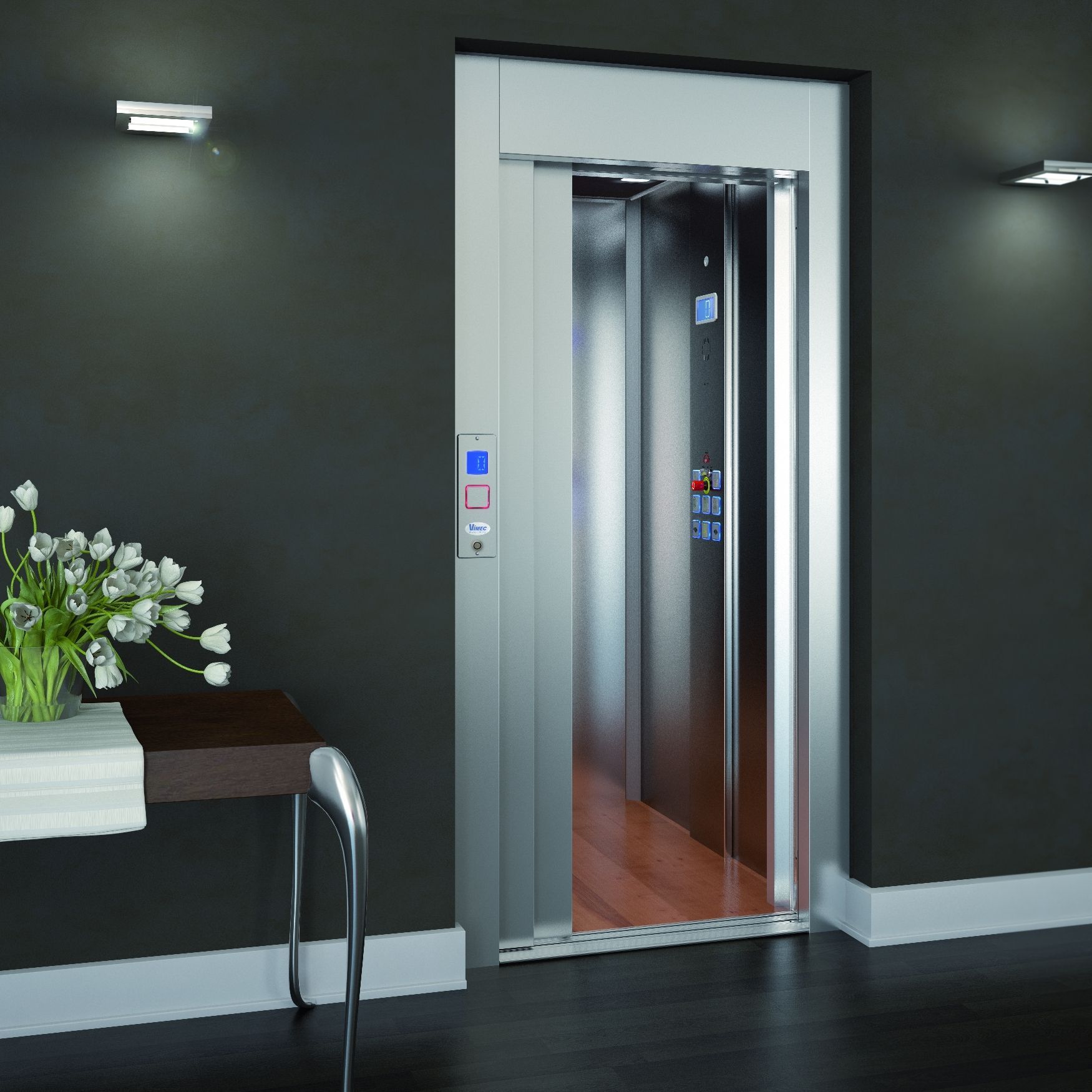

• Course maximale : 14,6 m / 5 arrêts
• Hauteur sous plafond : 2 450 mm (standard) ou 2 600 mm avec porte télescopique automatique en cabine
• Entraînement : moteur électrique et courroies
• Vitesse : jusqu’à 0,15 m/sec
• Arrêts intermédiaires : jusqu'à 4, avec une distance minimale de 350 mm (200 mm en cas de demande spécifique au Bureau Technique)

Le moteur est placé à l’intérieur de la gaine de course avec les spécifications suivantes :

• Puissance : 1,5 kW (versions HL Heavy Load et HS High Speed à 3 kW)
• Tension de ligne : 230V-mono AC - 50Hz
• Tension d’alimentation du moteur : 230V ± 5%
• Tension d’alimentation auxiliaire : 24V DC

Plusieurs options sont disponibles selon les besoins du client :

• Avec supports d’ancrage pré-murés
• Au mur arrière avec chevilles mécaniques
• Au mur arrière avec chevilles chimiques ou poutrelle
• Avec structure métallique

Les guides sont en profilés T70-1A usinés.

• Parois : 3 parois (ou 2 en cas d'accès adjacents ou opposés) en tôle pré-revêtue couleur similinox (autres couleurs disponibles : blanc, noir, gris ciment, vert, ivoire, bleu pervenche, effet corten, effet cuivre)
• Revêtement du sol : série "Caoutchouc", type "à pastilles noires"

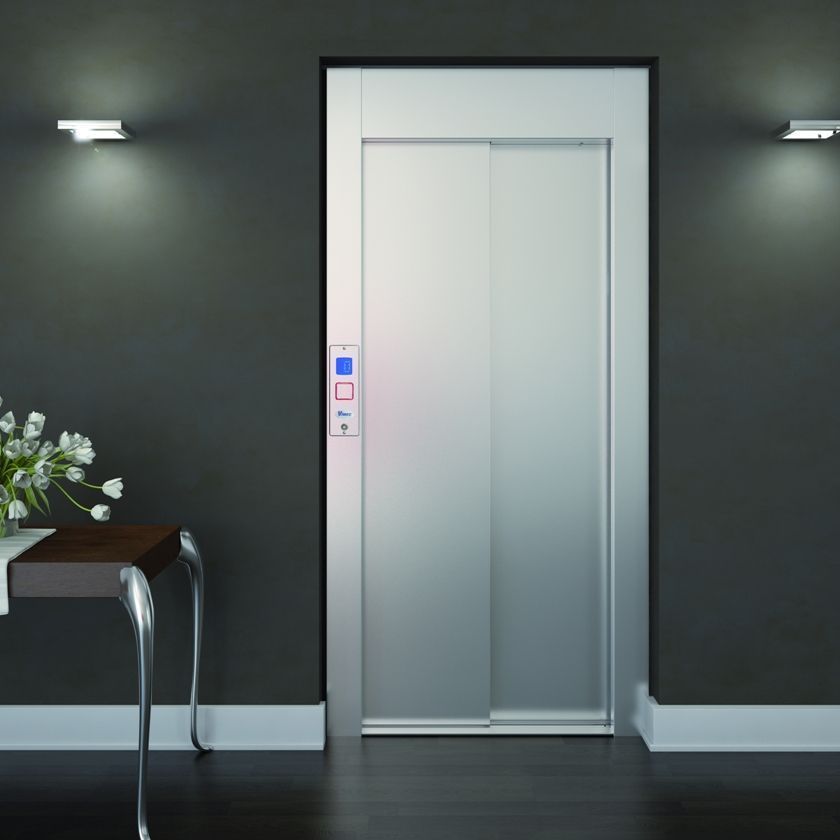

• Plafond : éclairage à bandes LED en motif "L"
• Portes et structure métallique : finition Vimec type 7040-gris clair

• Parois :
  • Série "Inox" (Lino brillant ou satiné – max 3 parois)
  • Série "Verre" (Transparent ou fumé – max 2 parois)
  • Série "Stratifié plastique" (Effet bois – max 2 parois)
• Planchers :
  • Quatre finitions antiglisse Safe-Step (ciment, beige, vert, ardoise)

• Composée de 3 parois physiques parmi les matériaux mentionnés ci-dessus.
• Tout côté libre de parois est doté d’une barrière infrarouge à développement vertical.
• Commandes en cabine :
  • Design exclusif Vimec en plastique noir mat
  • Boutons conformes à la norme EN81-41, activation par carte RFID
  • Téléphone et affichage LCD fournis de série

• Poignée en aluminium noir mat satiné
• Miroir vertical
• Affichage TFT
• Kit d'affichage LCD à l'étage
• Combiné téléphonique
• Kit téléphonique GSM
• Synthèse vocale
• Gong à l’étage d’arrivée
• Panneau de commande à distance
• Rampe d’accès

• Standard : 2 000 mm
• Option : 2 100 mm
