La plateforme de stockage

Optimisez vos espaces de stockage grâce à la plateforme de stockage / mezzanine. Multipliez jusqu'à 3 fois vos espaces.

Robustesse, sécurité et esthétique

Montage simple et rapide
Des réalisations sur mesure dans les meilleures délais.
Capacités de charges au m2 adaptées précisément à votre utilisation.
Type de profil calculé en fonction de la portée souhaitée.
Espace entre poteaux pour l’aménagement et la circulation sous la plate-forme.
Réalisation de porte-à-faux.
Structure auto-porteuse.
Possibilité de bureau au-dessus et en dessous de la plate-forme.
Possibilité d’utiliser un transpalette manuel sur la plate-forme

2 solutions technique sont disponibles :

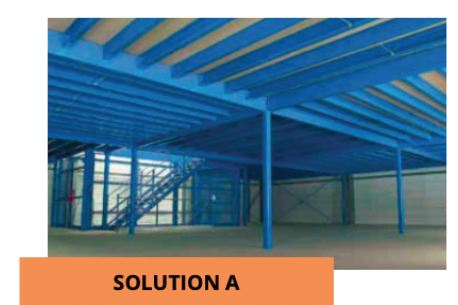

SOLUTION A

Porteurs et solives en profil “C” ou rectangulaires peints.
Finition peinte coloris Bleu RAL 5015.
Section de 180x80x3 à 250x100x4 mm selon configurations

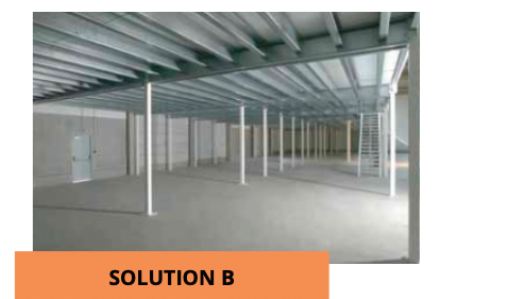

SOLUTION B

Profils “C” galvanisés.
Sections de 150x50x2 à 400x100x3 mm.
Selon configurations et capacités de charge au m2 (jusque 1.000 kg/m2).
Les solives sont boulonnées sur l’âme des lisses porteuses.
Chaque solive étant grugée et pliée à ses extrémités.

Les poteaux
Structure acier, robuste et autoporteuse

Poteaux en tube carré soudé de différentes sections : 100x100x3 mm, 120x120x3 mm, 120x120x5 mm, etc.
Finition peinture Epoxy, coloris bleu RAL 5015.
Platines métal, soudées à la base pour une meilleure répartition de la charge au sol 200x200x10 mm ou 300x300x15 mm, munies de 4 perforations 13 mm pour chevillage au sol.
Connecteurs, soudées en tête des poteaux pour assurer une liaison fiable avec les lisses porteuse.

Les lisses et solives
Systèmes de fixation éprouvés et performants

Les lisses principales ou porteuses se fixent aux platines des poteaux par boulonnage.
Les lisses secondaires ou solives assurent le maillage de la structure

CARACTÉRISTIQUE GENERALE

Les planchers

En Standard : Aggloméré 30 mm et 38 mm en standard ou en 38 mm avec sous-face blanche L’optimisation du nombre de solives de la PF 4 Omega et leur disposition dans le même sens élargissent les possibilités de mise en place de plusieurs types de planchers tels que :

le caillebotis métallique.
la tôle larmée.
le bac acier.

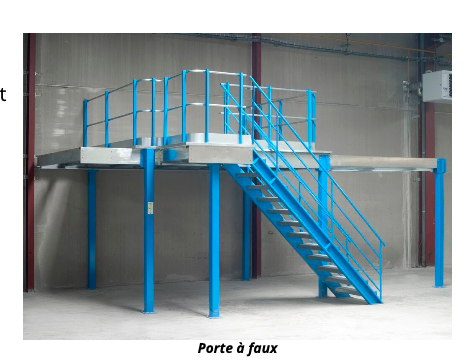

Le porte à faux
Contourner un obstacle en hauteur tels que RIA, Poteau de bâtiment, machine,etc, avec des “semi- lisses” d’une longueur
allant jusqu’à 350 mm. Couvrir un couloir ou une partie de la surface de la plate-forme avec des porte-à-faux allant jusqu’à 2 m.

Les paliers de réception
Prévus et installés pour recevoir les escaliers en décalé ou intégré à la surface de la plateforme de stockage.

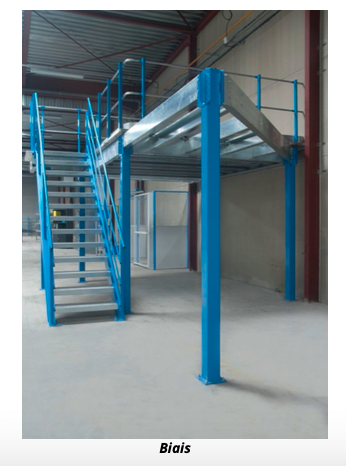

Les biais
Préconisés pour adapter la structure de la plateforme aux contours du bâtiment dans le cas d’espaces triangulaires à contourner.

LES OPTIONS ET ACCESSOIRES

Rambarde de sécurité

H. 1100 mm conforme aux normes européennes et/ou françaises NF EN ISO 14122-1 à 3 / NF E 85-015.
Avec plinthe H. 150 mm.
Main courante et tube intermédiaire Diamètre 30 mm.

SAS de sécurité

Un système sûr et efficace pour la manutention de palettes sur plate-forme de stockage et installation sur plusieurs niveaux.
Evite tout contact direct des personnes avec le vide.
Parfaitement compatible avec nos rambardes de sécurité H. 1800 mm, L. 1500 mm, 2300 mm ou 3000 mm
Conforme à la norme européenne NF EN ISO 14122-3 et à la directive machine 98/37/CE (norme EN292, EN954, EN1050).

Protection de poteaux

Protège votre plate-forme contre les chocs.
H. 440 mm.
Largeur 340 mm avec pattes de fixation.
Version 2 ou 4 faces.
Conforme aux recommandations FEM 10.2.02.
Obligatoire en cas de circulation d’engins roulants sous la plate-forme.

Escalier

Inclinaison à 38° ou 45°.
Largeur hors tout 800, 1000 ou 1200 mm
Conforme aux normes européennes et/ou françaises NF EN ISO 14122-1 à 3 et NF E 85-015.
Avec ou sans pallier intermédiaire.

Portillon à retour automatique
