Plafond rayonnant plâtre dynapan

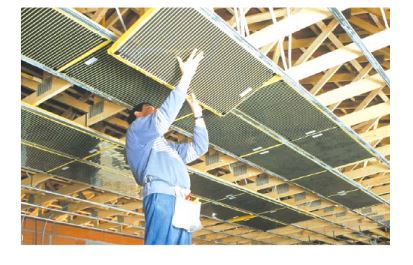

Les panneaux Dynapan chauffants et neutres sont conçus pour être posés sur les ossatures métalliques de faux plafond standard.
Le plafond est ensuite « fermé » à l'aide des plaques de plâtre spécifiques pour cet usage et sous Avis Technique délivré par le CSTB (Centre Scientifique & Technique du Bâtiment, www.cstb.fr).
L'ensemble peut être recouvert si nécessaire d'une isolation complémentaire en laine minérale.
Le raccordement des panneaux chauffants Dynapan à la ligne d'alimentation spécialisée se fait « sans outil », par simple embrochage des connecteurs.
CONSTITUTION DES MODULES

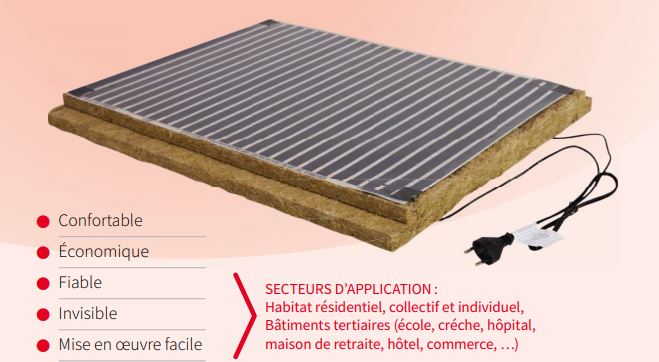

le module rayonnant Dynapan est composé :
d'un isolant thermique en laine minérale rigide de 40 mm d'épaisseur, feuilluré sur ses bords longitudinaux ;
d'un élément chauffant basse température ACSO.
Le complexe est assemblé par collage, dans l'usine ACSO.
Les modules chauffants sont livrés équipés d'une liaison froide normalisée de 1 m. Les modules chauffants ont une puissance de 135 W/m² actif ou 75 W/m² actif suivant l'isolation du bâti (rénovation, isolation suivant la réglementation thermique en vigueur, maisons BBC, …).
Les modules neutres ont une constitution identique aux modules rayonnants mais sans le film chauffant.
ALIMENTATION ET PROTECTION
Les plafonds rayonnants sont alimentés par des lignes électriques issues du tableau général et protégées à l'origine en conformité avec la norme NF C 15-100. La protection
contre les contacts indirects sera assurée par des différentiels 30 mA par tranche maxi de 13 kW en 400 V ou 7,5 kW en 230 V
Avantages:
Confortable
Économique
Fiable
Invisible
Mise en œuvre facile
SECTEURS D'APPLICATION :
Habitat résidentiel, collectif et individuel,
Bâtiments tertiaires (école, créche, hôpital,
maison de retraite, hôtel, commerce, …)
