Plafond rayonnant modulaire

Secteurs d'application :

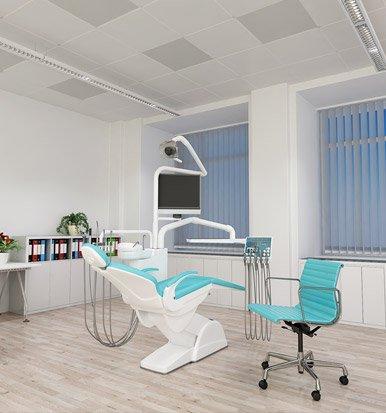

Bâtiment tertiaires (écoles, crèches, hôpitaux, maisons de retraite, hôtels, commerces, bureaux, salles polyvalentes, etc…)
Les modules Dynawatt sont prévus pour s'intégrer dans l'ossature du plafond suspendu 600×600 ou 600×1200 mm.
Composition :
Le module rayonnant Dynawatt est composé :
d'un isolant thermique en laine minérale rigide de 40 mm d'épaisseur
d'un élément chauffant basse température ACSO (film chauffant Flexel)
d'un parement décoratif à choisir parmi les fiches décors Dynasoft (voile souple) ou Dynagypse (plaque de plâtre)
Le complexe est assemblé par collage, dans l'usine ACSO.
Les modules chauffants sont livrés équipés d'une liaison froide normalisée de 2 m.
Les modules neutres ont une constitution identique aux modules rayonnants mais sans le film chauffant.
Les modules Dynawatt sont garantis 5 ans (plafond démontable) sous-couverts du strict respect du CPT/PRM.
Mise en œuvre :
Les modules rayonnants sont raccordés par embrochage de leur liaison froide sur une ligne préfabriquée normalisée, équipée de connecteurs 2 entrées. Les modules de dimension 600×600 sont disponibles en 44, 60 ou 75w.
Les modules de dimension 1200×600 sont disponibles en 88, 120 ou 150w.
Les plafonds rayonnants sont alimentés par des lignes électriques issues du tableau général et protégées à l'origine en conformité avec la norme NF C 15-100.
La protection contre les contacts indirects sera assurée par des différentiels 30 MA par tranche maxi de 13 kW en 400V ou 7.5 kW en 230V.
Concernant la mise en œuvre, se conformer strictement à l'étude préalable et au plan de calepinage.
L'isolant complémentaire sera de la laine minérale en rouleau ou en panneau conforme à la norme NF EN 13162. Dans le cas de présence d'un pare-vapeur, il devra être classé M1 et sera situé entre les modules Dynawatt et l'isolation complémentaire, à condition que celle-ci ait une résistance thermique minimum de 3.5 m²k/W.
La pose de l'ossature sera réalisée conformément aux spécifications du fabricant et aux règles de l'art.
La ligne spécialisée est posée au-dessus des modules PRM. Elle peut éventuellement être recouverte par l'isolant complémentaire. Dans les 2 cas, la puissance maximum admissible est indiquée sur l'emballage.
La pose de l'isolant complémentaire sera réalisée avec soin, en respect du DTU et recommandations du fabricant et règles de l'art.
Les travaux des autres corps d'état intervenant dans le plénum du plafond chauffant doivent être terminés.
Les modules rayonnants seront mis en place conformément au plan de calepinage et seront distants d'au moins 10 cm du nu intérieur des murs extérieurs. Ils seront raccordés à la ligne spécialisée au fur et à mesure de l'avancement.
Les modules neutres seront posés ensuite dans les emplacements restés libres, assurant ainsi la fermeture du plafond.
La mise en service de l'installation, les contrôles et vérifications seront exécutés conformément aux prescriptions du chapitre 61 de la norme NF C 15-100, pour tous les points où ce chapitre s'applique.
