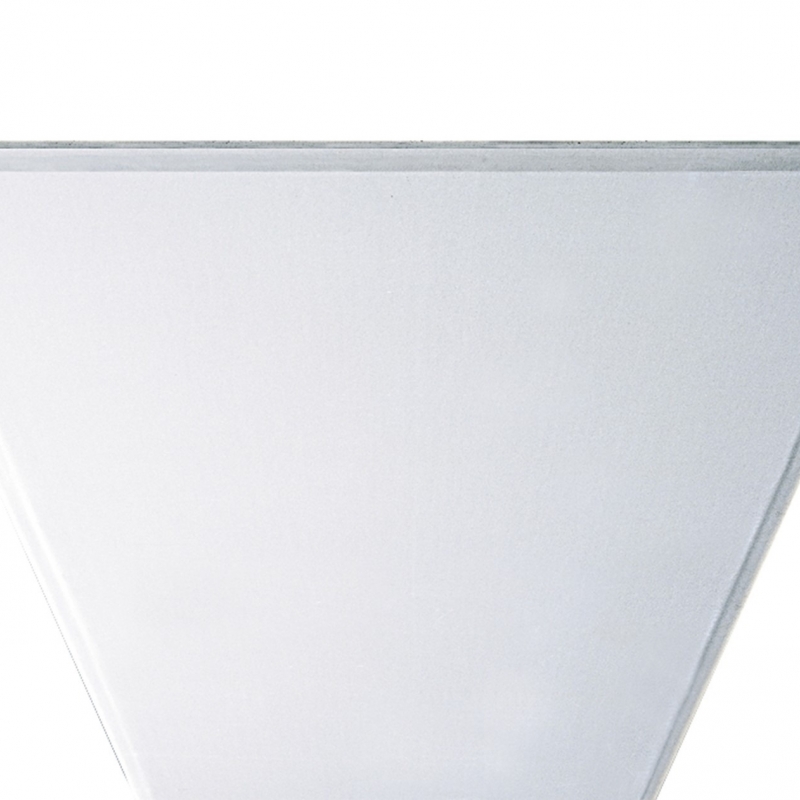

Plafond rayonnant électrique knauf métal km avec plaque - 2400x1200mm - knauf horizon 4

  PLAFOND RAYONNANT ÉLECTRIQUE KNAUF MÉTAL KM AVEC PLAQUE KNAUF HORIZON 4
Intégrées au bâti avec un système de chauffage invisible, les dalles Knauf Sigma laissent les murs libres de tout appareil de chauffage de type radiateur à circulation d'eau, convecteurs, panneaux radiants.
La technique du plafond chauffant Sigma utilise le phénomène naturel du rayonnement.
Ces ondes sont réfléchies et absorbées par les parois rencontrées (sol, murs, meubles) qui s'échauffent et échangent à leur tour de l'énergie. Une répartition homogène de la température s'effectue alors dans le local.
L'étude et le développement de ce système ont été effectués en collaboration avec EDF (Direction des études et Recherches). Dans le cadre du Cahier des Charges de l'Avis Technique, les films de divers fabricants peuvent être associés à Sigma : Hora, Frico-sertim, Tresco
DESCRIPTION DÉTAILLÉE(ONGLET ACTIF)
  APPLICATION

• Constructions neuves et réhabilitation
• Tertiaires et collectifs : bureaux, cantines, éducation, lieux culturels, halles, locaux commerciaux

LES + KNAUF

• Chauffage confortable, contrôlable et programmable
• Absence de frais d'entretien
• Libère les parois verticales des émetteurs traditionnels pour gagner de l'espace
• Possibilité d'utiliser la plaque Sigma ou les plaques standards de la gamme Delta 4

CARACTÉRISTIQUES TECHNIQUES
DIMENSIONS : 2 400 x 1 200 mm
ÉPAISSEUR : 12,5 mm
MASSE SURFACIQUE : 10,3 kg/m2
PAREMENT :

• Plaques Sigma ou Horizon 4
• Plaques Sigma Snowboard ou Horizon 4 Snowboard
• Plaques Delta 4

RÉSISTANCES THERMIQUES :

• entre étages courants : 1 m2.K/W minimum, épaisseur de 50 à 60 mm
• sous combles (ou sous toiture), 2 m2.
• K/W2 couches croisées : une 1ère épaisseur de 50 mm sans pare-vapeur afin d'éviter tout contact avec le film, le complément avec pare-vapeur (ce dernier sera M1 en ERP).
• Les laines soufflées sont autorisées dans l'Avis Technique.
• L'utilisation d'éléments isolants prédimensionnés intégrant déjà l'élément chauffant facilitera la mise en œuvre.

PERFORMANCES ACOUSTIQUES :

• bruits d'impact : amélioration jusqu'à 27 dB
• bruits aériens : amélioration jusqu'à 9 dB

RÉSISTANCE AU FEU R (SF) : SF ½ h selon PV CTICM 03-H-060, Ext 03/1 et Rec. 13/2.
Panneaux chauffants bénéficiant d'un Avis Technique 9/15-1003 du 29.07.15 valide jusqu'au 09.01.21, conforme à la publication UTE C-73 999, de puissance limitée à 135 Watts/m2 (surface active).
Panneau rayonnant intégrant le film, l'isolant et sa connectique.
Ligne d'alimentation spécialisée.
Laine minérale, isolation complémentaire.
Conforme à la norme NF EN 14190
