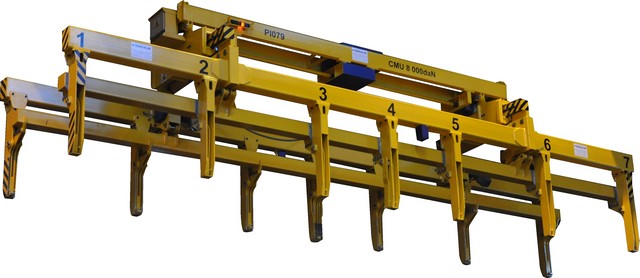

Pince de levage et de manutention de tôles pi2m120

La pince à tôles est destinée à manutentionner des tôles épaisses en aluminium d'une charge maximum de 8 tonnes disposées sur convoyeurs. Les tôles sont manutentionnées par prise positive grâce à l’insertion de plusieurs sabots de préhension sous la tôle.
Descriptif :
La pince à tôles type PI2M120 se compose essentiellement de :
Un palonnier supérieur réalisé en élément mécano soudé : il est conçu pour recevoir la motorisation du mouvement d’ouverture et fermeture des bras de préhension.
Deux bâtis mécano-soudés sans soudure portante suspendus sous le palonnier supérieur : ils sont conçus afin de recevoir la partie basse de la chaine cinématique d’ouverture et fermeture des bras de préhension.
Quatre coulisseaux massifs en acier allié : ils sont guidés sur rails bronze,
Deux bras de préhension boulonnés, par vis HR, sur les coulisseaux : ils sont équipés chacun en partie basse de sept sabots de préhension démontables et de dix points de fixation pour les sabots auxiliaires,
Deux palpeurs mécaniques installés sur deux des sabots de préhension : ils sont articulés sur bague d’usure autolubrifiante.
Protection :
Les pièces mécano soudées sont sablées (SAE 2,5) avant l’application de :
1 première couche antirouille
2 couches de finition par peinture polyuréthane RAL1007 (jaune)
1 couche de finition par peinture polyuréthane RAL 5002 (bleu) sur les carters
Stries noires RAL 9005 en partie basse des bras de préhension
Documentation :
Avant exécution, le plan d’ensemble du matériel reprenant ses caractéristiques essentielles vous est adressé pour approbation. A l’issue de la réception provisoire en nos ateliers, vous sont transmis les documents suivants :
Le plan d’ensemble du matériel,
La notice d’utilisation et de maintenance, incluant la documentation des éléments du commerce,
L’auto certification CE respectant la directive machines 2006/42/CE ainsi que la F.E.M.1.001 3ième édition révisée 1998.10.01,
Les calculs des pièces sous efforts seront réalisés par éléments finis. Ces calculs sont consultables en nos bureaux.
