![Pince de levage et de manutention de bobines de fil pi271_0](https://www.hellopro.fr/images/produit-2/7/4/3/pince-de-levage-et-de-manutention-de-bobines-de-fil-pi271-6027347.jpg)

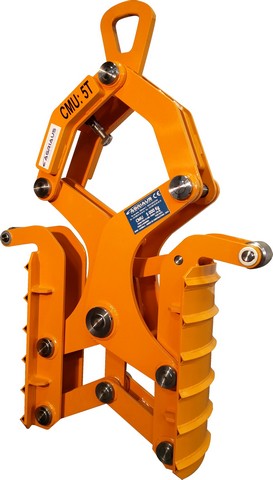

Pince de levage et de manutention de bobines de fil pi271
![Pince de levage et de manutention de bobines de fil pi271_0](https://www.hellopro.fr/images/produit-2/7/4/3/pince-de-levage-et-de-manutention-de-bobines-de-fil-pi271-6027347.jpg)
Description
La pince de levage est destinée à manutentionner des bobines de fil d’acier cerclées disposées axe vertical jusque tonnes.
Descriptif :
La pince proposée est une pince type ciseaux dont le serrage est proportionnel à la charge manutentionnée ainsi qu’à son diamètre intérieur. La géométrie de la pince est définie afin d’obtenir un serrage efficace sur bobines de fil d'acier. Le parallélisme des sabots est garanti par un jeu de deux parallélogrammes.
Le verrouillage en ouverture est réalisé par un verrou automatique 1/4 de tour disposé en partie supérieure de la pince.
Toutes les articulations de la pince sont montées sur bague d’usure. Toute la boulonnerie composant cette pince est montée au frein filet moyen.
Protection:
Les pièces mécano soudées sont sablées (SAE 2,5) avant l’application de :
1 première couche antirouille
2 couches de finition par peinture polyuréthane RAL1007 (jaune)
1 couche de finition par peinture polyuréthane RAL 5002 (bleu) sur les carters
Stries noires RAL 9005 en partie basse des bras de préhension
Documentation :
Avant exécution, le plan d’ensemble du matériel reprenant ses caractéristiques essentielles vous est adressé pour approbation. A l’issue de la réception provisoire en nos ateliers, vous sont transmis les documents suivants :
Le plan d’ensemble du matériel,
La notice d’utilisation et de maintenance, incluant la documentation des éléments du commerce,
L’auto-certification CE respectant la directive machines 2006/42/CE ainsi que la F.E.M.1.001 3ième édition révisée 1998.10.01,
Les calculs des pièces sous efforts seront réalisés par éléments finis. Ces calculs sont consultables en nos bureaux.
Descriptif :
La pince proposée est une pince type ciseaux dont le serrage est proportionnel à la charge manutentionnée ainsi qu’à son diamètre intérieur. La géométrie de la pince est définie afin d’obtenir un serrage efficace sur bobines de fil d'acier. Le parallélisme des sabots est garanti par un jeu de deux parallélogrammes.
Le verrouillage en ouverture est réalisé par un verrou automatique 1/4 de tour disposé en partie supérieure de la pince.
Toutes les articulations de la pince sont montées sur bague d’usure. Toute la boulonnerie composant cette pince est montée au frein filet moyen.
Protection:
Les pièces mécano soudées sont sablées (SAE 2,5) avant l’application de :
1 première couche antirouille
2 couches de finition par peinture polyuréthane RAL1007 (jaune)
1 couche de finition par peinture polyuréthane RAL 5002 (bleu) sur les carters
Stries noires RAL 9005 en partie basse des bras de préhension
Documentation :
Avant exécution, le plan d’ensemble du matériel reprenant ses caractéristiques essentielles vous est adressé pour approbation. A l’issue de la réception provisoire en nos ateliers, vous sont transmis les documents suivants :
Le plan d’ensemble du matériel,
La notice d’utilisation et de maintenance, incluant la documentation des éléments du commerce,
L’auto-certification CE respectant la directive machines 2006/42/CE ainsi que la F.E.M.1.001 3ième édition révisée 1998.10.01,
Les calculs des pièces sous efforts seront réalisés par éléments finis. Ces calculs sont consultables en nos bureaux.
Caractéristiques
Couleur
noire
Disposition
verticale
