Pince de levage et de manutention de billettes pi2m291

La pince ciseau double modules, objet de la présente proposition est destinée à la manutention de billettes de cuivre de 2,5 tonnes. Cette opération de manutention consiste à disposer depuis la sortie de chaine du convoyeur, chacune des billettes sur leur berceau de transport.
Descriptif :

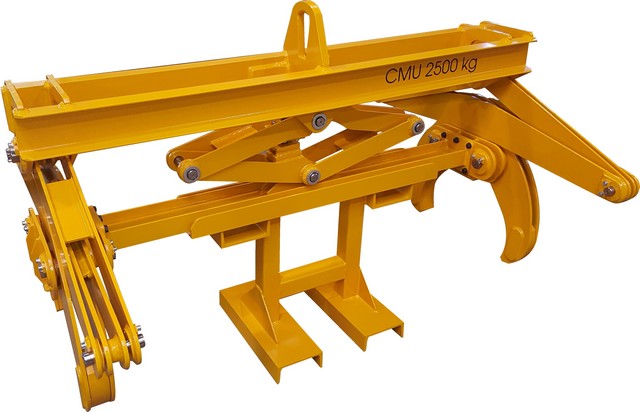

La pince proposée est une pince type ciseau, composée de deux modules, dont le serrage est proportionnel à la charge manutentionnée ainsi qu’à sa largeur. Chaque module de pince est composé en partie inférieure, de deux sabots de préhension en acier. Les deux modules sont suspendus sous une poutre supérieure réalisée en éléments mécano soudés sans soudure portante. Ils sont également reliés par une traverse inférieure garantissant l’entraxe des modules. Le parallélisme entre la poutre supérieure et la traverse inférieure est assuré par un parallélogramme supportant le verrou 1/4 de tour.
Toutes les articulations de la pince sont montées sur bague d’usure, les parties les plus sollicitées des leviers sont pourvus de renforts en acier S355, les soudures sont détentionnées. Tous les axes composant la pince sont réalisés en acier allié 42CrMo4. Toute la boulonnerie composant cette pince est montée au frein filet moyen..
Protection :
Les pièces mécano soudées sont sablées (SAE 2,5) avant l’application de :
1 première couche antirouille
2 couches de finition par peinture polyuréthane RAL1007 (jaune)
1 couche de finition par peinture polyuréthane RAL 5002 (bleu) sur les carters
Stries noires RAL 9005 en partie basse des bras de préhension
Documentation :
Avant exécution, le plan d’ensemble du matériel reprenant ses caractéristiques essentielles vous est adressé pour approbation. A l’issue de la réception provisoire en nos ateliers, vous sont transmis les documents suivants :
Le plan d’ensemble du matériel,
La notice d’utilisation et de maintenance, incluant la documentation des éléments du commerce,
L’auto-certification CE respectant la directive machines 2006/42/CE ainsi que la F.E.M.1.001 3ième édition révisée 1998.10.01,
Les calculs des pièces sous efforts seront réalisés par éléments finis. Ces calculs sont consultables en nos bureaux.
