Pilote d'atomisation - mp314
Description

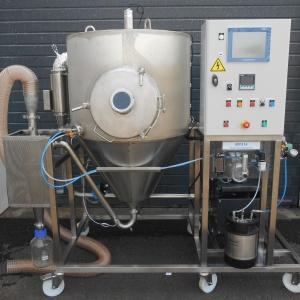

Pilote d'atomisation à deux modes d'injection :
En contrecourant et avec buse fontaine bi-fluide alimenté en liquide sous pression et air sous pression ou en co-courant avec buse rotative électrique.
La poudre produite est récoltée à la base du cône et dans le cyclone dans des recettes en verre.
Objectifs Pédagogiques :
Production d'une poudre à partir d'une solution
Influence des paramètres opératoires
Détermination des bilans thermiques et bilan eau.
Exploitation du diagramme de Mollier
Description technique :
Chambre d'atomisation. Calorifugeage partie cylindrique et conique. Avec collecteur de poudre en verre. Chambre montée sur pieds avec roulettes.
Une trappe de visite équipée d'un hublot éclairant pour le nettoyage.
Une trappe latérale pour accès aisé à la buse.
Une boule de nettoyage
Une cuve d'alimentation sous pression.
Toutes la tuyauterie est en inox 316L démontables facilement par raccord SMS pour faciliter le nettoyage.
Une buse fontaine bi-fluide
Une batterie de résistance de réchauffage de l'air d'une puissance de 12KW avec thermostat de surchauffe. Corps du réchauffeur protégé par une grille.
Un ventilateur
Un cyclone avec collecteur de poudre
2 sondes de température Pt100, une à l'entrée de la chambre de l'atomiseur pour la régulation de température. Une en sortie de la chambre d'atomisation.
2 sondes de mesure d'humidité et température, une à l'entrée du réchauffeur l'autre à la sortie du cyclone.
Une sécurité surpression par sonde de mesure de pression 0,5 bar coupant l'alimentation en air comprimé
Une sonde de mesure de débit d'air à fil chaud à l'entrée du réchauffeur.
Deux débitmètres à flotteur en verre : un pour le liquide et un pour l'air en entrée des buses d'injection.
Coffret électrique comprenant :
Un régulateur Pour la régulation de la température entrée de la chambre d'atomisation.
La commande et la protection du ventilateur
Régulateur de température d'air à l'entrée de la chambre d'atomisation.
Afficheurs température et humidité
Bouton arrêt d'urgence, sectionneur, disjoncteurs, voyant de mise sous tension.
Options :
Option1 : Cuve d'alimentation de 40l en inox 316, pression, avec agitateur à moteur pneumatique.
Option 2 : Acquisition des données : Visualisation des données (températures, débits, humidités) sur l'écran tactile de 10''.
Débitmètres électroniques sur les débits de liquide et air débits en remplacement des débitmètres à flotteurs.
Commandes des fonctions de la machine à partir de l'écran.
Accès aux paramètres des régulateurs.
Stockage des données dans la mémoire de l'écran et sortie sur USB.
Communication avec un PC.
Option 3 : Buse Rotative électrique tournant à 22 000 Tr/min, avec pompe péristaltique d'alimentation
En contrecourant et avec buse fontaine bi-fluide alimenté en liquide sous pression et air sous pression ou en co-courant avec buse rotative électrique.
La poudre produite est récoltée à la base du cône et dans le cyclone dans des recettes en verre.
Objectifs Pédagogiques :
Production d'une poudre à partir d'une solution
Influence des paramètres opératoires
Détermination des bilans thermiques et bilan eau.
Exploitation du diagramme de Mollier
Description technique :
Chambre d'atomisation. Calorifugeage partie cylindrique et conique. Avec collecteur de poudre en verre. Chambre montée sur pieds avec roulettes.
Une trappe de visite équipée d'un hublot éclairant pour le nettoyage.
Une trappe latérale pour accès aisé à la buse.
Une boule de nettoyage
Une cuve d'alimentation sous pression.
Toutes la tuyauterie est en inox 316L démontables facilement par raccord SMS pour faciliter le nettoyage.
Une buse fontaine bi-fluide
Une batterie de résistance de réchauffage de l'air d'une puissance de 12KW avec thermostat de surchauffe. Corps du réchauffeur protégé par une grille.
Un ventilateur
Un cyclone avec collecteur de poudre
2 sondes de température Pt100, une à l'entrée de la chambre de l'atomiseur pour la régulation de température. Une en sortie de la chambre d'atomisation.
2 sondes de mesure d'humidité et température, une à l'entrée du réchauffeur l'autre à la sortie du cyclone.
Une sécurité surpression par sonde de mesure de pression 0,5 bar coupant l'alimentation en air comprimé
Une sonde de mesure de débit d'air à fil chaud à l'entrée du réchauffeur.
Deux débitmètres à flotteur en verre : un pour le liquide et un pour l'air en entrée des buses d'injection.
Coffret électrique comprenant :
Un régulateur Pour la régulation de la température entrée de la chambre d'atomisation.
La commande et la protection du ventilateur
Régulateur de température d'air à l'entrée de la chambre d'atomisation.
Afficheurs température et humidité
Bouton arrêt d'urgence, sectionneur, disjoncteurs, voyant de mise sous tension.
Options :
Option1 : Cuve d'alimentation de 40l en inox 316, pression, avec agitateur à moteur pneumatique.
Option 2 : Acquisition des données : Visualisation des données (températures, débits, humidités) sur l'écran tactile de 10''.
Débitmètres électroniques sur les débits de liquide et air débits en remplacement des débitmètres à flotteurs.
Commandes des fonctions de la machine à partir de l'écran.
Accès aux paramètres des régulateurs.
Stockage des données dans la mémoire de l'écran et sortie sur USB.
Communication avec un PC.
Option 3 : Buse Rotative électrique tournant à 22 000 Tr/min, avec pompe péristaltique d'alimentation
