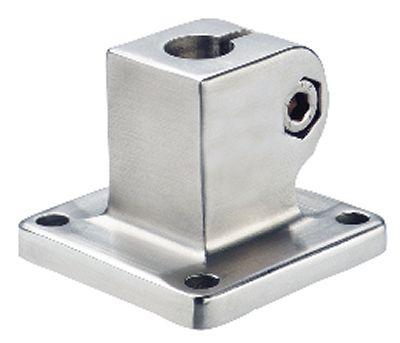

PIED POUR TUBE ROND - INOX (92-162.1)

MATIERE - Aluminium pelliculé noir (SW), RAL 9005, finition mate. - INOX (NI) 1.4501, poli mat - Alésage usiné. Insert polyamide - Vis 6 pans creux DIN 912 en acier zingué ou en inox 1.4301. - Manette indexable pelliculée argent avec tige filetée en acier zingué ou en inox 1.4305. - Vis à tête hexagonale ISO 4017 en acier zingué ou en inox 1.4301. - Ecrou 6 pans DIN 985 en acier zingué ou en inox 1.4301. REMARQUE - L'insert polyamide des noix de serrage à embase 92-162.1 est fixé dans l'alésage. - Grâce aux vis (points de serrage A et B), on peut soit avoir un réglage prédéfini, soit serrer la noix après avoir défini l'ajustement final. - En général, les noix de serrage pour unités linéai-res tubulaires sont fournies assemblées sur une unité linéaire tubulaire. - Les écrous 6 pans sont soit en acier zingué, soit en inox selon les vis choisies. - Les différents modes de fixation (1 à 6) comprennent une vis et un écrou. Dans le cas de la vis à tête hexagonale et des manettes indexables, on ajoute une bague. Ces vis et manettes ref 92-911.1 à 92-911.6 sont livrées complètes mais les composants peuvent aussi être fournis séparément à l'unité. - Exécutions spéciales : - différentes finitions ou couleurs - Visserie complète 92-911.1 – 92-911.6 - Unité linéaire tubulaire 92-291 – 92-292 EXEMPLE DE COMMANDE - Pied pour tube rond 92-162.1-B18-1-SW Modèle 92-162.1 d1 B18 Choix de fixation : Point de serrage A 1 Finition SW - Pied pour tube rond 92-162.1-G18-4-NI Modèle 92-162.1 d1 G18 Choix de fixation : Point de serrage A 4 Finition NI
