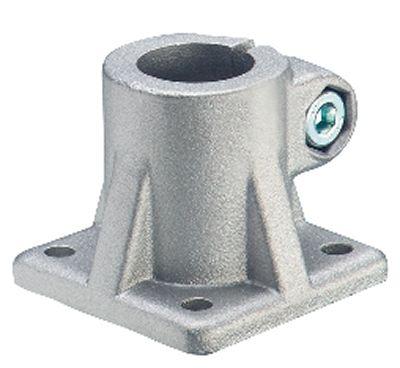

PIED MONOBLOC POUR TUBE ROND - ALU (92-163)

MATIERE - Aluminium pelliculé noir (SW), RAL 9005, finition mate. naturel (BL), grenaillé mat. - Alésages usinés. - Vis 6 pans creux DIN 912 en acier zingué ou en inox 1.4301. - Manette indexable pelliculée argent avec tige filetée en acier zingué ou en inox 1.4305. - Vis à tête hexagonale ISO 4017 en acier zingué ou en inox 1.4301. - Ecrou 6 pans DIN 985 en acier zingué ou en inox 1.4301. REMARQUE - Les alésages des pieds monoblocs pour tube rond 92-163 sont usinés et conçus pour les tubes 92-990 ou DIN 2391, DIN 2395 et DIN 2462. - Les écrous 6 pans sont soit en acier zingué, soit en inox selon les vis choisies. - Les différents modes de fixation (1 à 6) comprennent une vis et un écrou. Dans le cas de la vis à tête hexagonale et des manettes indexables, on ajoute une bague. Ces vis et manettes ref 92-911.1 à 92-911.6 sont livrées complètes mais les composants peuvent aussi être fournis séparément à l'unité. - Exécutions spéciales : - différentes finitions ou couleurs - Visserie complète 92-911.1 – 92-911.6 - Tube 92-990 Pied monobloc pour tube rond pour unités linéai-res tubulaires 92-163.1 EXEMPLE DE COMMANDE Pied monobloc pour tube rond 92-163-B40-85-1-BL Modèle 92-163 d1 B40 k 85 Choix de fixation : Point de serrage A 1 Finition BL
