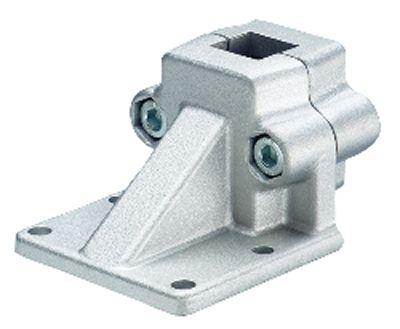

PIED A EMBASE DEPORTEE (92-166)

MATIERE - Aluminium pelliculé noir (SW), RAL 9005, finition mate. naturel (BL), grenaillé mat. - Alésages non usinés. - Vis 6 pans creux DIN 912 en acier zingué ou en inox 1.4301. - Manette indexable pelliculée argent avec tige filetée en acier zingué ou en inox 1.4305. - Vis à tête hexagonale ISO 4017 en acier zingué ou en inox 1.4301. - Ecrou 6 pans DIN 985 en acier zingué ou en inox 1.4301. REMARQUE - Les alésages des pieds à embase déportée 92- 166 ne sont pas usinés, ils sont conçus pour les tubes 92-990 ou DIN 2391, DIN 2395 et DIN 2462. - Les écrous 6 pans sont soit en acier zingué, soit en inox selon les vis choisies. - Les différents modes de fixation (1 à 6) comprennent une vis et un écrou. Dans le cas de la vis à tête hexagonale et des manettes indexables, on ajoute une bague. Ces vis et manettes ref 92-911.1 à 92-911.6 sont livrées complètes mais les composants peuvent aussi être fournis séparément à l'unité. - Exécutions spéciales : - différentes finitions ou couleurs - Visserie complète 92-911.1 – 92-911.6 - Tube 92-990 EXEMPLE DE COMMANDE Pied à embase déportée 92-166-B25-22-BL Modèle 92-166 d1 (ou s1) B25 Choix de fixation : Point de serrage A 2 Point de serrage B 2 Finition BL
