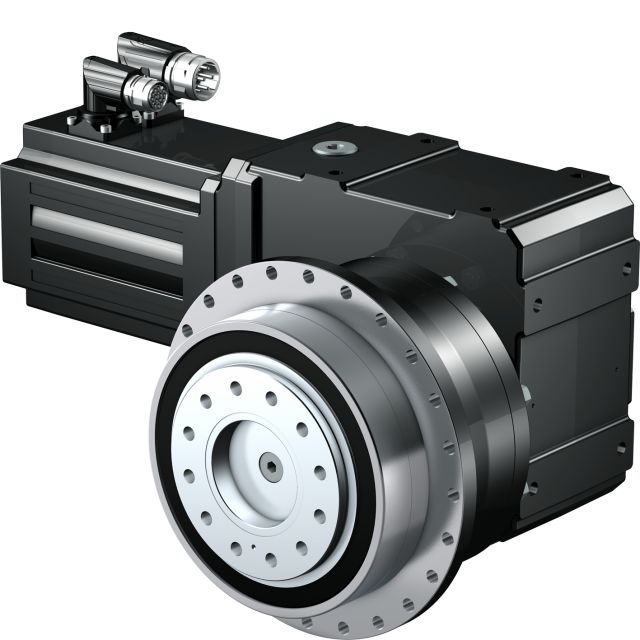

Phq731_k202 - motoréducteurs à courant continu - stober - rapport 22 – 305

Gamme PHQK
Nos nouveaux motoréducteurs planétaires à couple conique STOBER se distinguent surtout par leur précision et leur performance exceptionnelles ainsi que par un très faible jeu rotatif, une rigidité en torsion élevée et une excellente synchronisation.
Disponibilité: PHQ5K − PHQ7K: 03/20 │ PHQ8K: 05/20
Quattro Power garantie par un système à quatre planètes. Unité d'entraînement hautement rigide composée d'un réducteur à renvoi d'angle à plusieurs rapports situé en amont et d'un étage de sortie planétaire sur roulement robuste. Arbre de sortie à bride. Moteur brushless synchrone EZ. Extrêmement compact. Capacité volumétrique maximale. Couple élevé. Dynamique élevée.
Détails
Modèles d'arbres Arbre à bride
Modèle de roulement - Roulement standard
- Roulement à renfort (PHQ4 - PHQ5)
Jeu rotatif - Standard
- Réduit
Positions de montage - Montage universel
- Vous trouverez l'explication des positions de montage et les quantités de remplissage de lubrifiant dans le document Quantité de lubrifiant pour réducteur ID 441871
Lubrifiants et maintenance - Lubrifiant synthétique CLP HC ISO VG 150
- Lubrification à vie
- Sans entretien
Laque Noir RAL 9005
Moteur brushless synchrone EZ Construction extrêmement compacte.
- Puissance volumique maximale.
- Couple élevé.
- Dynamique élevée.

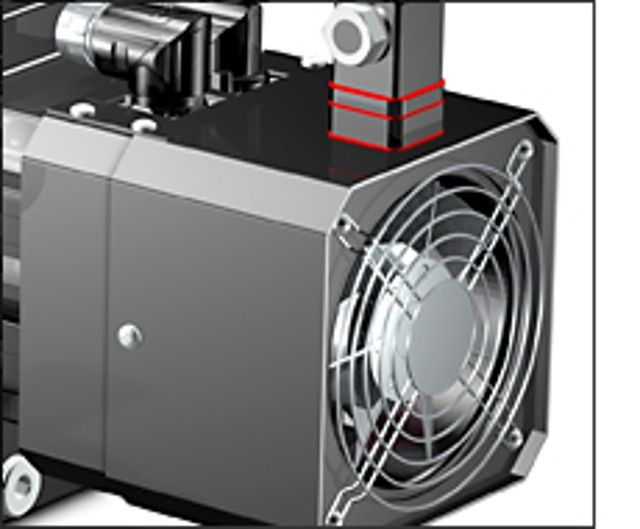

Ventilateur externe - Selon la norme DIN EN 60034-6, IC416
- Pour l'augmentation du couple et de la puissance continue.
- En présence de températures ambiantes élevées.
- Disponible également comme set de rééquipement ultérieur.

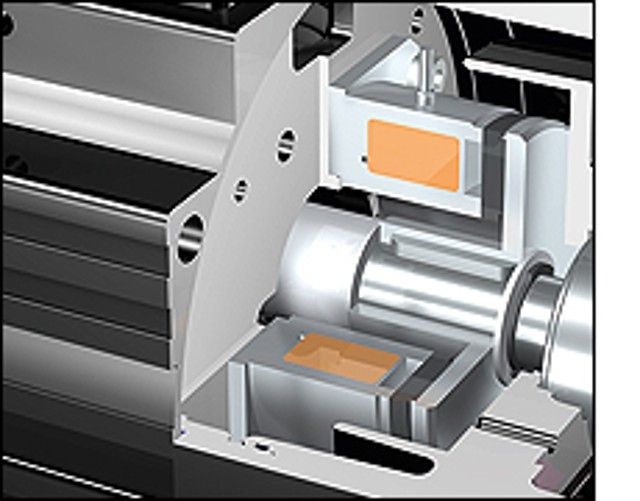

Frein moteur En option, le côté B du moteur peut être équipé d'un frein de maintien à aimant permanent.
Encodeur Codeurs absolus EnDat® 2.1 ou EnDat® 2.2
- Principe de mesure optique ou inductif
- Précision du système élevée avec résolution jusqu'à 23 bits
- Jusqu'à 4096 rotations saisissables dans la version Multiturn
- Plaque signalétique électronique pour mise en service rapide et fiable
- Transmission d'informations supplémentaires avec la valeur de position (EnDat® 2.2)
- Compatible avec les servo-variateurs de STOBER et de beaucoup d'autres fabricants
Résolveur
- Résistance thermique élevée
- Haute résistance aux chocs et aux vibrations
Interfaces performance et encodeur - Connecteurs tournants avec fermeture rapide.
- Option : livraison avec contre-connecteurs.
Encodeur One Cable Solution (OCS) HIPERFACE DSL One Cable Solution (OCS)
- Nette réduction du volume de câblage, le câble d'encodeur n'étant pas nécessaire
- Encombrement considérablement réduit parce que le connecteur d'encodeur n'est pas nécessaire
- Précision du système élevée avec résolution jusqu'à 20 bits
- Jusqu'à 4096 rotations saisissables dans la version Multiturn
- Plaque signalétique électronique pour mise en service rapide et fiable
- Transmission d'informations supplémentaires avec la valeur de position
Interfaces performance et encodeur One Cable Solution (OCS) - Connecteur tournant avec fermeture rapide (entraînement des connexions entre l'encodeur et le servo-variateur dans le câble d'alimentation).
- Option : livraison avec contre-connecteur.
Protection du bobinage Dans les moteurs brushless synchrones STOBER, des résistances CTP sont installées en série pour réaliser la protection du bobinage thermique. Le moteur peut ainsi en cas de dépassement de la température du bobinage admissible maximale être débranché à l'aide des appareils correspondants.
Recommandation visant les servo-variateurs - POSIDRIVE MDS 5000 avec plage de puissances allant de 0,75 à 45 kW
- POSIDYN SDS 5000 avec plage de puissances allant de 0,75 à 45 kW
- SD6 avec plage de puissances allant de 0,75 kW à 45 kW
- SI6 avec plage de puissances allant de 0,75 kW à 25,9 kW
Pour de plus amples informations, voir Servo-variateurs
