Photogoniomètre conçu pour mesurer tous les types de sources - 4FA

loading

Description

Photogoniomètre 4FA
Mesure de tous les types de Sources y compris sources à LED

- 2 configurations possibles :

  • Photoglobe 4FA : 3x3x3 m, 19 sondes
  • Photoglobe 4FA compact : environ 2x2x2 m, 10 sondes
1. Absence de mouvement de la source
2. Très bon rapport qualité/prix
3. Rapide : mesure simultanée de 19 capteurs optiques (gamme de 0 à 500 000cd, résolution de 0,01cd)
4. Précis : 0.0015mm
5. 100% compatible avec les normes UNI EN 13032-1 et IES LM-79-08

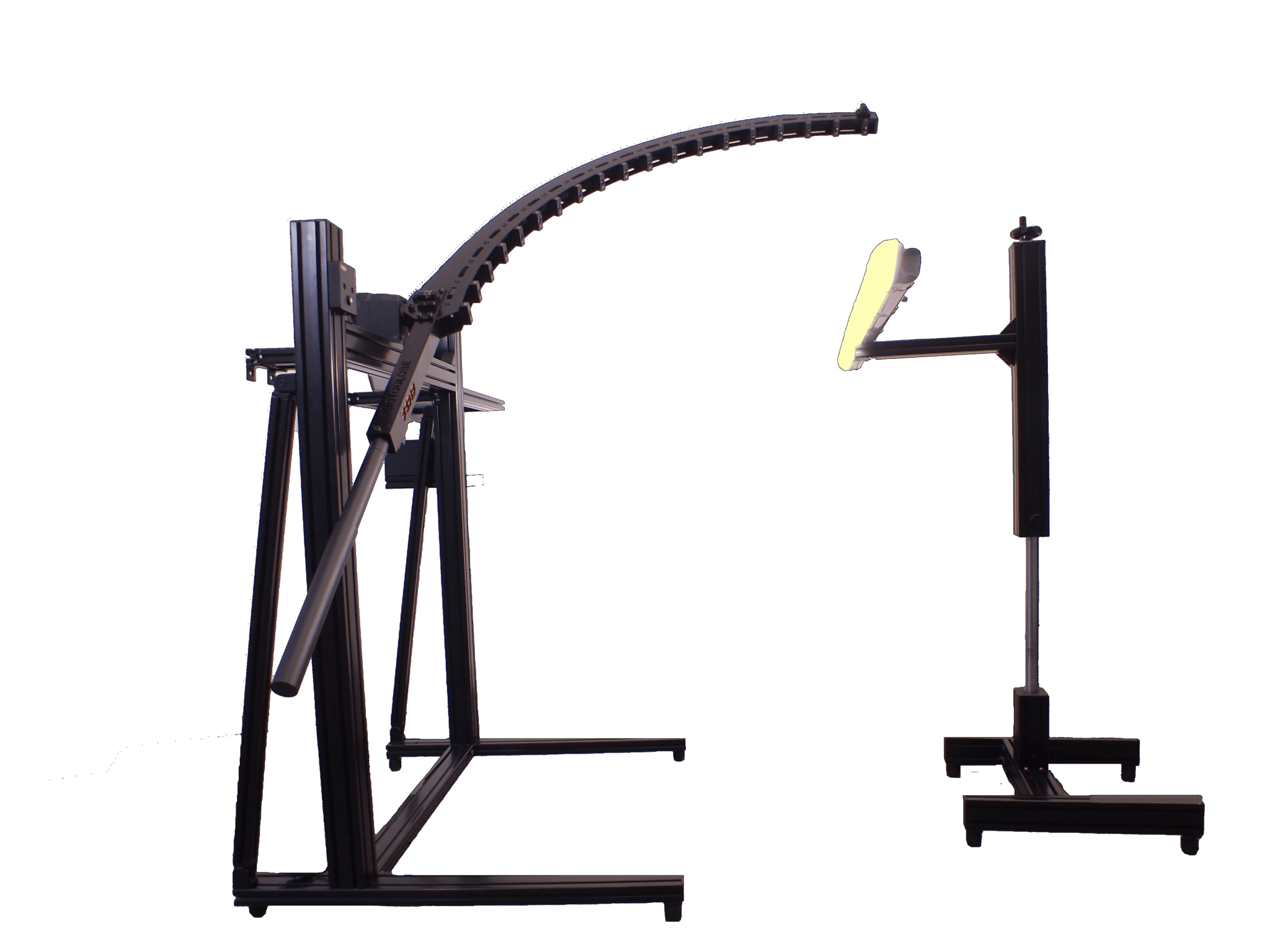

PhotoGlobe 4fA est un goniophotomètre "far field" sans miroir, très compact et pouvant être contenu dans un espace de 3x3x3 m ou 2x2x2m.
Il est équipé de 19 capteurs optiques brevetés (de 0 à 500 000 cd, résolution 0,01 cd).
La structure circulaire tourne autour du luminaire qui est fixe en capturant 19 points par position (Photoglobe 4FA), ce qui permet une mesure très rapide et totalement compatible avec les normes UNI EN 13032-1 et IES LM-79-08.

Principales Applications

La source lumineuse est fixe durant toute la mesure.
Le photogoniomètre se déplace sur la superficie d’une sphère dont le centre coïncide avec le centre photométrique de la source lumineuse.
La mesure de la répartition de l’intensité lumineuse est généralement effectuée grâce à un mouvement continu en zones sphériques (parallèles à l’équateur) ou en segments sphériques.



Le photogoniomètre mesure :

  • La distributions de l’intensité lumineuse sur l'ensemble de rayons

  • Les distributions de luminance et les données spectrales de LED jusqu’aux grands luminaires

Caractéristiques du mouvement mécanique :

  • Bras rotatif : +/- 180°
  • Précision : 0.0015mm
  • Mouvement angulaire ( plan C) : 0.10°
  • Résolution : 0.01°
  • Contrôle et mouvement de l'axe : moteur pas à pas
  • Rayon d'action : 1350 mm et 530 mm (pour le modèle compact)

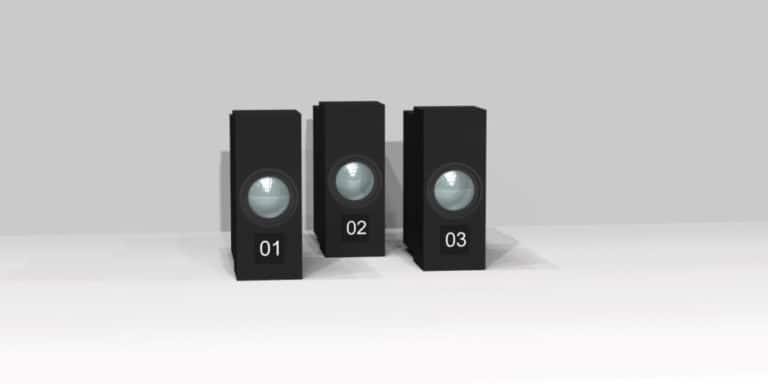

Les sondes
  • Gamme de mesure : 0 à 300 000 lux
  • Vision photopique V(λ) f1' :
