Pf4/5 - transmetteur de pression - rotronic - différentielle
Obtenir un devis / prix
Prix et détails sur demande
Mr. Cédric Develay
Echanger avec le vendeur
Vendu
et fabriqué par ROTRONIC
En savoir plus
Description

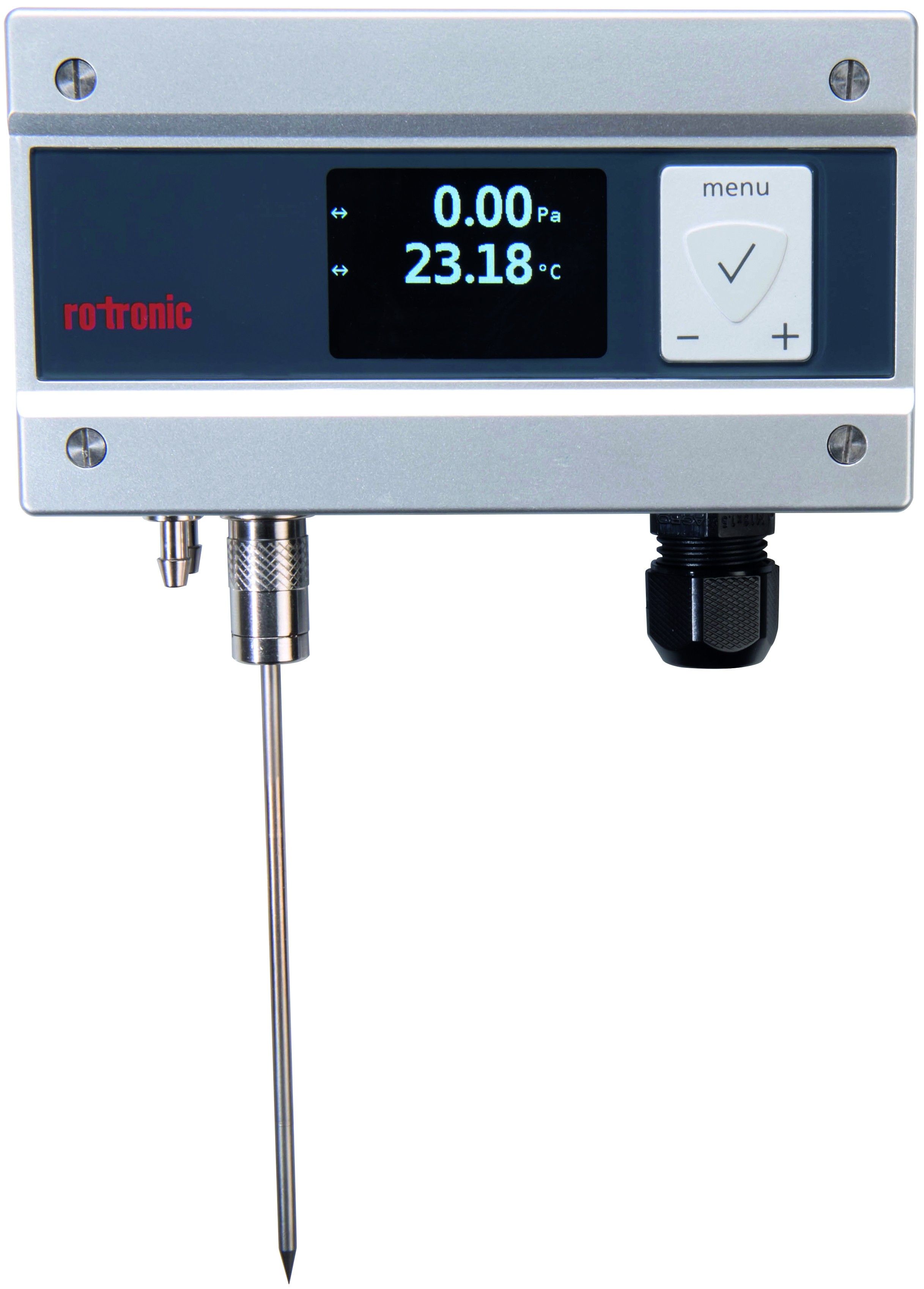

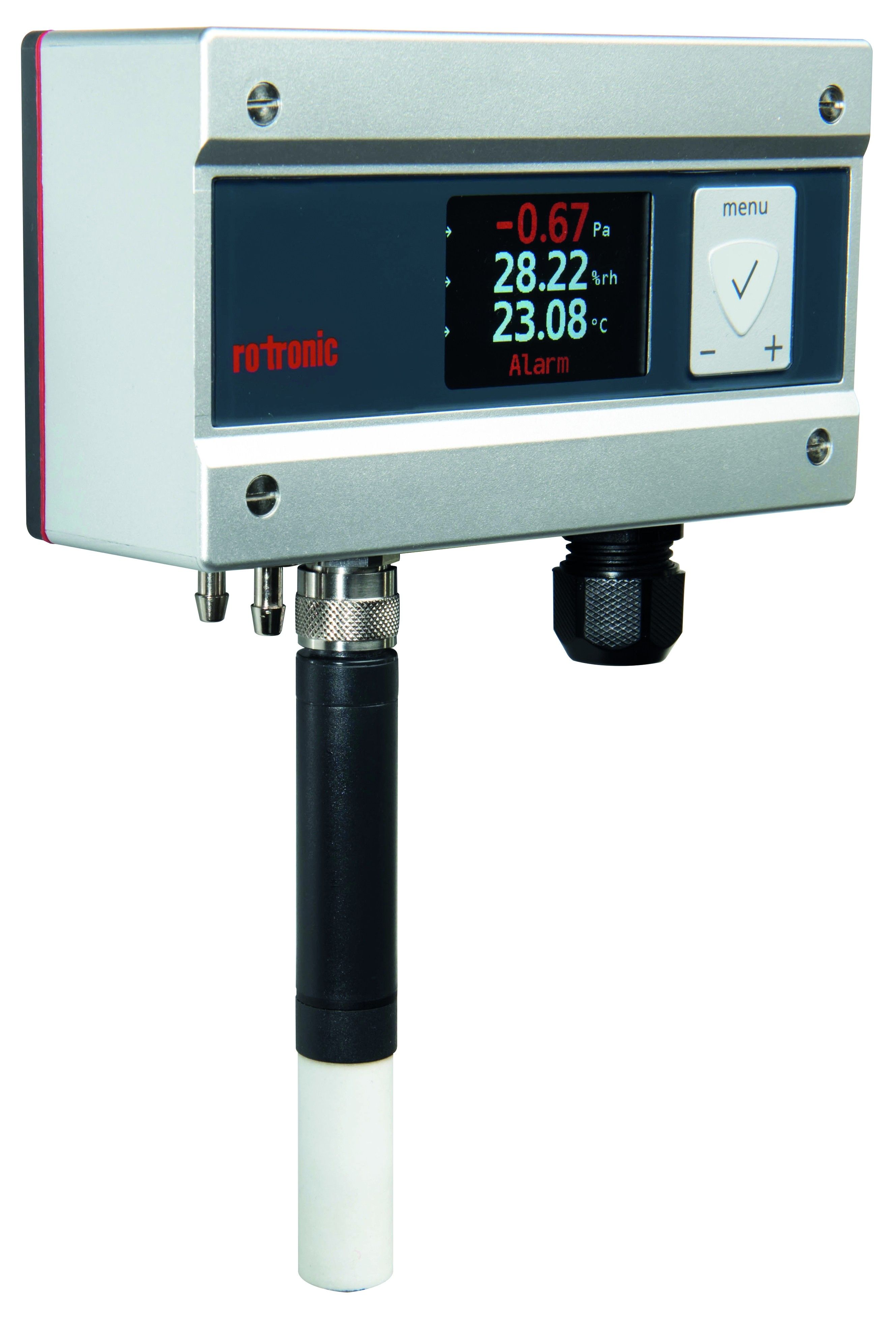

PF4/5 TRANSMETTEUR DE PRESSION DIFFÉRENTIELLE
Les nouveaux transmetteurs de mesure FP4 et FP5 pour la pression différentielle, avec deux technologies différentes d'éléments sensibles (processus thermique sur le FP4 et capteur à membrane pour le FP5), offrent, grâce à leur capteur intégré pour l'environnement, des résultats de mesure toujours parfaits. Les deux capteurs disposent d'une compensation automatique du point zéro. Celle-ci est effectuée automatiquement, toutes les 5 ms dans l'élément sensible du PF4, sur le PF5, la compensation est faite à l'aide d'une valve intégrée et de la programmation dans le logiciel HW4 V3.9.0. Les deux appareils peuvent, de plus, être commandés avec un raccordement pour HygroClip 2 ou un connecteur B4 pour PT100. Le nouvel écran couleurs permet aux utilisateurs d'afficher jusqu'à 4 lignes et un maximum de 3 valeurs de mesure. Un menu intuitif permet de paramétrer toutes les sorties analogiques, les entrées et les réglages des alarmes. Grâce à la communication analogique et numérique, les deux types d'appareils peuvent être intégrés très facilement dans n'importe quel système de monitoring.
Avantages
PRÉCISION ±1 hPa (0…65 °C; 950…1100 hPa) max.
COMMUNICATION NUMÉRIQUE Ethernet (TCP)/RS-485 (Modbus RTU) TYPE D'ÉLÉMENT SENSIBLE PF4: Capteur de flux / PF5: Capteur à membrane INFLUENCE DE LA RÉSISTANCE DES CONDUCTEURS RTD/RÉSISTANCE 3 CONDUCTEURS ±0.05 %FS/Ω
GAMME D'UTILISATION -5…60 °C/0…100 % HR, sans condensation CONSOMMATION ÉLECTRIQUE NOMINALE <300 mA @ 24 VCC
RÉSOLUTION 0 à 1V 13 Bit, sinon 16 Bit
GAMMES DE MESURE PF4: ±25 Pa / ±50 Pa / ±100 Pa / ±250 Pa / ±500 Pa
PF5: ±25 Pa / ±50 Pa / ±100 Pa / ±250 Pa / ±500 Pa RÉSISTANCE À LA SURPRESSION PF4: 5 bar, PF5: 0.7 bar
COMPENSATION DU POINT 0 PF4: Automatique, toutes les 5ms dans le capteur, PF5: Automatique, ajustable par HW4 SORTIE DE COMMUTATION 1 relais commutateur à potentiel libre (NC - COM - NO)
PUISSANCE DE COMMUTATION 30VCC/1A ou 35VCA/1A
ALIMENTATION ÉLECTRIQUE 18…48 VCC / 16…35 VCA (Séparation galvanique)
Optionnel : alimentation par Ethernet
STABILITÉ À LONG TERME PF4: ±0,05 % FSS/an (typique) / ±0,1 % FSS/an (max) PF5: ±0,25 % FSS (typique) par an à ±250 et gamme de mesure ±500 Pa ±0,3125 % FSS (typique) par an avec gamme de mesure ±100 Pa ±0,625 % FSS (typique) par an à ±50 Pa
Gamme de mesure ±1,25 % FSS (typique TEMPS DE RÉACTION T 63 < 1 s, typique
TYPE D'AFFICHEUR Écran couleurs TFT RACCORDEMENTS ÉLECTRIQUES Bornes à vis dans le boîtier
SORTIES ANALOGIQUES Min.1, max. 3, à configuration libre CHARGE MIN. /MAX. SIGNAUX DE TENSION / COURANT > 1 kΩ/V (sortie en tension) / < 500 Ω (sortie en courant)
CLASSE DE PROTECTION D'INCENDIE
Correspond UL94-HB BOÎTIER ABS MONTAGE
Montage mural LOGICIEL DE TRAITEMENT / COMPATIBILITÉ ROTRONIC HW4 V3.9 TYPE D'ENTRÉE ANALOGIQUE 0…10 V, impédance d'entrée >50 k 0…24 mA, impédance de mesure 412,5 Ω ENTRÉE ANALOGIQUE 1 à configuration libre TYPE DE SORTIE ANALOGIQUE 0...1 V, 0...5 V, 0...10 V, 0...20 mA, 4...20 mA
PRÉCISION DE LA SORTIE ANALOGIQUE (@23°C)
Sortie en tension : ±1 mV/V Sortie en courant : ±20 μA DÉPENDANCE À LA PRESSION DE L'ENVIRONNEMENT PF4: Compensée, PF5: Aucune DIMENSIONS 129 mm x 72 mm x 45 mm DEGRÉ DE PROTECTION IP IP65 (sans Ethernet)/IP40 (avec Ethernet) ALTITUDE D'INSTALLATION MAXIMALE 2000 m au-dessus du niveau de la mer POIDS 243 g with display & Ethernet GAMME DE TRAVAIL DE LA PRESSION 300…1100 hPa GAMME DE TRAVAIL DE LA TEMPÉRATURE -5...65 °C
Les nouveaux transmetteurs de mesure FP4 et FP5 pour la pression différentielle, avec deux technologies différentes d'éléments sensibles (processus thermique sur le FP4 et capteur à membrane pour le FP5), offrent, grâce à leur capteur intégré pour l'environnement, des résultats de mesure toujours parfaits. Les deux capteurs disposent d'une compensation automatique du point zéro. Celle-ci est effectuée automatiquement, toutes les 5 ms dans l'élément sensible du PF4, sur le PF5, la compensation est faite à l'aide d'une valve intégrée et de la programmation dans le logiciel HW4 V3.9.0. Les deux appareils peuvent, de plus, être commandés avec un raccordement pour HygroClip 2 ou un connecteur B4 pour PT100. Le nouvel écran couleurs permet aux utilisateurs d'afficher jusqu'à 4 lignes et un maximum de 3 valeurs de mesure. Un menu intuitif permet de paramétrer toutes les sorties analogiques, les entrées et les réglages des alarmes. Grâce à la communication analogique et numérique, les deux types d'appareils peuvent être intégrés très facilement dans n'importe quel système de monitoring.
Avantages
- Capteurs de pression différentielle à débit ou à membrane
- 1 à 3 sorties analogiques, 1 entrée analogique
- Compatible réseau (Ethernet)
- TCP ou RTU compatible Modbus via RS485
- Relais sans potentiel avec contacts inverseurs
- Technique de chauffage, de ventilation et de climatisation
- Industrie alimentaire
- Domaine pharmaceutique
- Chambres propres
PRÉCISION ±1 hPa (0…65 °C; 950…1100 hPa) max.
COMMUNICATION NUMÉRIQUE Ethernet (TCP)/RS-485 (Modbus RTU) TYPE D'ÉLÉMENT SENSIBLE PF4: Capteur de flux / PF5: Capteur à membrane INFLUENCE DE LA RÉSISTANCE DES CONDUCTEURS RTD/RÉSISTANCE 3 CONDUCTEURS ±0.05 %FS/Ω
GAMME D'UTILISATION -5…60 °C/0…100 % HR, sans condensation CONSOMMATION ÉLECTRIQUE NOMINALE <300 mA @ 24 VCC
RÉSOLUTION 0 à 1V 13 Bit, sinon 16 Bit
GAMMES DE MESURE PF4: ±25 Pa / ±50 Pa / ±100 Pa / ±250 Pa / ±500 Pa
PF5: ±25 Pa / ±50 Pa / ±100 Pa / ±250 Pa / ±500 Pa RÉSISTANCE À LA SURPRESSION PF4: 5 bar, PF5: 0.7 bar
COMPENSATION DU POINT 0 PF4: Automatique, toutes les 5ms dans le capteur, PF5: Automatique, ajustable par HW4 SORTIE DE COMMUTATION 1 relais commutateur à potentiel libre (NC - COM - NO)
PUISSANCE DE COMMUTATION 30VCC/1A ou 35VCA/1A
ALIMENTATION ÉLECTRIQUE 18…48 VCC / 16…35 VCA (Séparation galvanique)
Optionnel : alimentation par Ethernet
STABILITÉ À LONG TERME PF4: ±0,05 % FSS/an (typique) / ±0,1 % FSS/an (max) PF5: ±0,25 % FSS (typique) par an à ±250 et gamme de mesure ±500 Pa ±0,3125 % FSS (typique) par an avec gamme de mesure ±100 Pa ±0,625 % FSS (typique) par an à ±50 Pa
Gamme de mesure ±1,25 % FSS (typique TEMPS DE RÉACTION T 63 < 1 s, typique
TYPE D'AFFICHEUR Écran couleurs TFT RACCORDEMENTS ÉLECTRIQUES Bornes à vis dans le boîtier
SORTIES ANALOGIQUES Min.1, max. 3, à configuration libre CHARGE MIN. /MAX. SIGNAUX DE TENSION / COURANT > 1 kΩ/V (sortie en tension) / < 500 Ω (sortie en courant)
CLASSE DE PROTECTION D'INCENDIE
Correspond UL94-HB BOÎTIER ABS MONTAGE
Montage mural LOGICIEL DE TRAITEMENT / COMPATIBILITÉ ROTRONIC HW4 V3.9 TYPE D'ENTRÉE ANALOGIQUE 0…10 V, impédance d'entrée >50 k 0…24 mA, impédance de mesure 412,5 Ω ENTRÉE ANALOGIQUE 1 à configuration libre TYPE DE SORTIE ANALOGIQUE 0...1 V, 0...5 V, 0...10 V, 0...20 mA, 4...20 mA
PRÉCISION DE LA SORTIE ANALOGIQUE (@23°C)
Sortie en tension : ±1 mV/V Sortie en courant : ±20 μA DÉPENDANCE À LA PRESSION DE L'ENVIRONNEMENT PF4: Compensée, PF5: Aucune DIMENSIONS 129 mm x 72 mm x 45 mm DEGRÉ DE PROTECTION IP IP65 (sans Ethernet)/IP40 (avec Ethernet) ALTITUDE D'INSTALLATION MAXIMALE 2000 m au-dessus du niveau de la mer POIDS 243 g with display & Ethernet GAMME DE TRAVAIL DE LA PRESSION 300…1100 hPa GAMME DE TRAVAIL DE LA TEMPÉRATURE -5...65 °C
