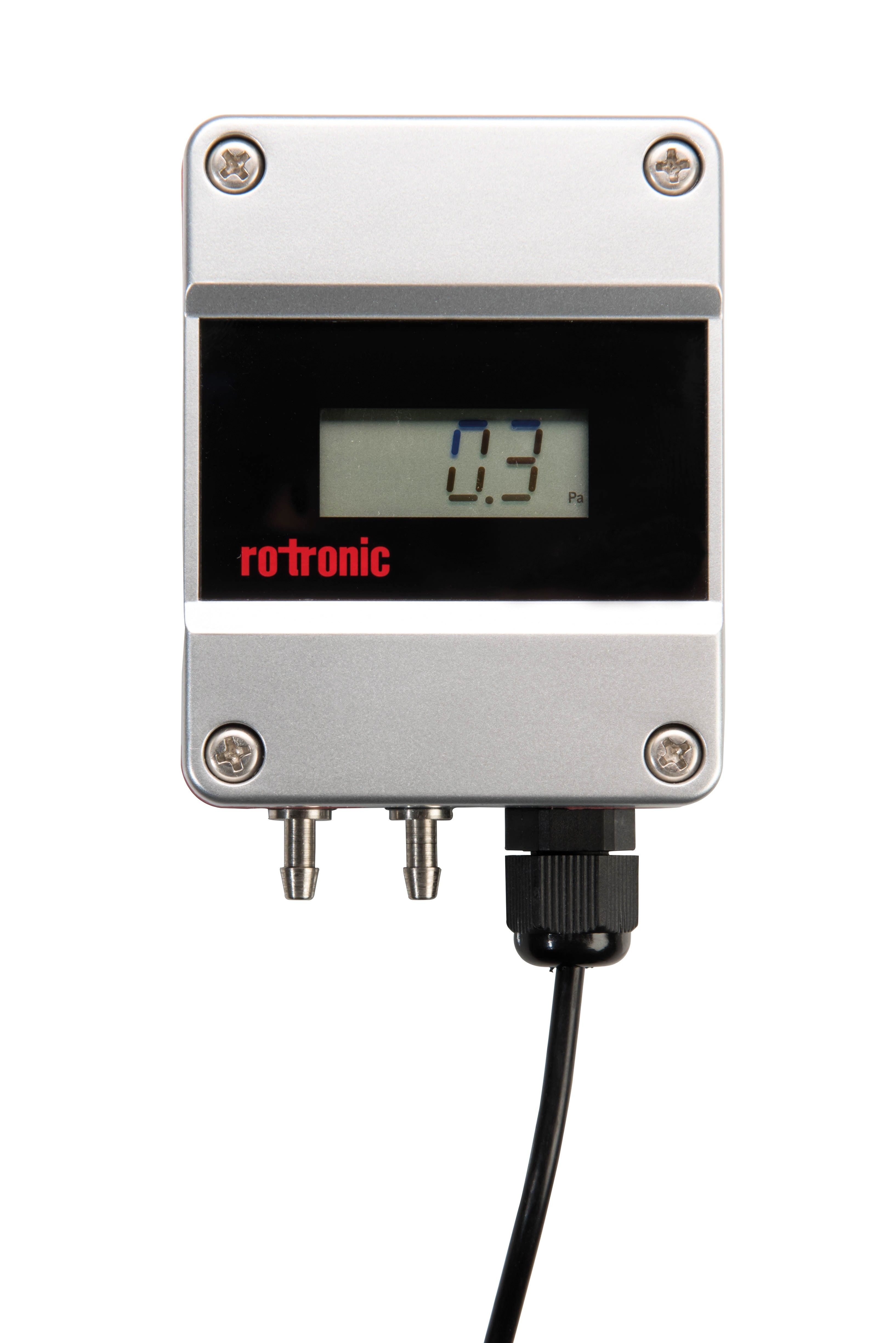

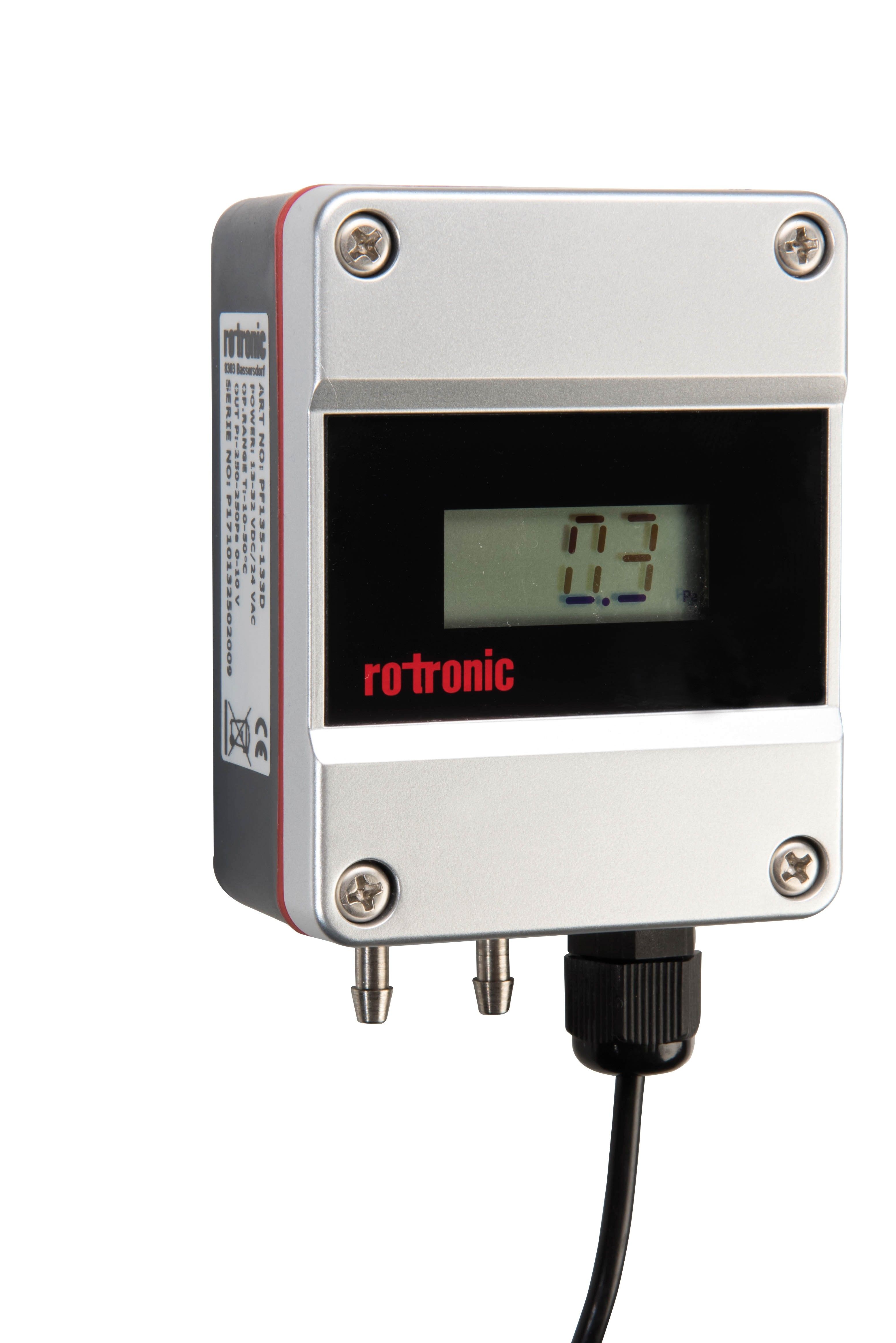

Pf1 - transmetteur de pression - rotronic - différentielle
Description
PF1 - TRANSMETTEUR DE MESURES DE PRESSION DIFFÉRENTIELLE POUR LES APPLICATIONS DU SECTEUR CAC
Mesure de la pression différentielle en toute simplicité
La série PF1 est composée de transmetteurs de mesure économiques, très précis et solides, pour la saisie de la pression différentielle. Les appareils sont équipés d'une membrane MEMS et font preuve d'une excellente stabilité à long terme.
Caractéristiques
Versions
±1,0 %FullScale Gamme de mesure > 50 Pa UNITÉS DE MESURE Pression différentielle GAMME D'UTILISATION -10...+50 °C / 0…90 %HR PRINCIPE DE LA MESURE Élément sensible MEMS à membrane GAMMES DE MESURE -25…+25 Pa / 0…+50 Pa / -50...+50 Pa / 0...+100 Pa / 0...250 / -250...+250 Pa / 0...500 Pa / -500...+500 Pa RÉSISTANCE À LA SURPRESSION ≤ ±100 Pa => 1 kPa
≤ ±500 Pa => 15 kPa PRESSION DE RUPTURE ≤ ±100 Pa => 15 kPa
≤ ±500 Pa => 20 kPa RACCORDEMENTS DE PRESSION Embout de conduit Ø 4,0 mm x 10 mm ALIMENTATION / CONSOMMATION DE COURANT PF132 Analog 3-wire: 13…32 V PF120 Analog 2-wire. 10…32 V STABILITÉ À LONG TERME 0,1 %FS / An TYPE D'AFFICHEUR LCD, 4 chiffres (en option) RACCORDEMENTS ÉLECTRIQUES Bornes à vis internes, visserie pour câble M12 ALIGNEMENT DU POINT ZÉRO Par touche SORTIES ANALOGIQUES 1 SIGNAL DE SORTIE ANALOGIQUE (STANDARD) PF132: 0...10 V
PF120: 4...20 mA CLASSE DE PROTECTION D'INCENDIE Correspond UL94-HB BOÎTIER ABS CLASSE DE PROTECTION IP IP65 MONTAGE Montage mural, indépendant de la position de montage CONFORMITÉ CE / EMC 2014/30/EU CONDITIONS DE TRANSPORT ET DE STOCKAGE -20…+70 °C / 0…90 %HR DIMENSIONS 84 x 66 x 36 mm Incl. steel conduit screw fitting: 105 x 66 x 36 mm POIDS 100 g
Mesure de la pression différentielle en toute simplicité
La série PF1 est composée de transmetteurs de mesure économiques, très précis et solides, pour la saisie de la pression différentielle. Les appareils sont équipés d'une membrane MEMS et font preuve d'une excellente stabilité à long terme.
Caractéristiques
- Haute stabilité et reproductibilité
- Construction compacte
- Configuration des gammes de mesure par micro-interrupteurs
- Montage mécanique très simple
- Excellent rapport prix / performances
- Idéal pour les applications du secteur CAC
Versions
- PF132 Analogique 3 conducteurs
- PF120 Analogique 2 conducteurs
±1,0 %FullScale Gamme de mesure > 50 Pa UNITÉS DE MESURE Pression différentielle GAMME D'UTILISATION -10...+50 °C / 0…90 %HR PRINCIPE DE LA MESURE Élément sensible MEMS à membrane GAMMES DE MESURE -25…+25 Pa / 0…+50 Pa / -50...+50 Pa / 0...+100 Pa / 0...250 / -250...+250 Pa / 0...500 Pa / -500...+500 Pa RÉSISTANCE À LA SURPRESSION ≤ ±100 Pa => 1 kPa
≤ ±500 Pa => 15 kPa PRESSION DE RUPTURE ≤ ±100 Pa => 15 kPa
≤ ±500 Pa => 20 kPa RACCORDEMENTS DE PRESSION Embout de conduit Ø 4,0 mm x 10 mm ALIMENTATION / CONSOMMATION DE COURANT PF132 Analog 3-wire: 13…32 V PF120 Analog 2-wire. 10…32 V STABILITÉ À LONG TERME 0,1 %FS / An TYPE D'AFFICHEUR LCD, 4 chiffres (en option) RACCORDEMENTS ÉLECTRIQUES Bornes à vis internes, visserie pour câble M12 ALIGNEMENT DU POINT ZÉRO Par touche SORTIES ANALOGIQUES 1 SIGNAL DE SORTIE ANALOGIQUE (STANDARD) PF132: 0...10 V
PF120: 4...20 mA CLASSE DE PROTECTION D'INCENDIE Correspond UL94-HB BOÎTIER ABS CLASSE DE PROTECTION IP IP65 MONTAGE Montage mural, indépendant de la position de montage CONFORMITÉ CE / EMC 2014/30/EU CONDITIONS DE TRANSPORT ET DE STOCKAGE -20…+70 °C / 0…90 %HR DIMENSIONS 84 x 66 x 36 mm Incl. steel conduit screw fitting: 105 x 66 x 36 mm POIDS 100 g
