PERCEUSE RADIALE OPTIMUM RD 4 Perceuse radiale lourde. Pour un travail précis. Grande polyvalence pour la réalisation de pièces uniques ou la production en série.
- Grandes possibilités d’applications : perçage, alésage, taraudage
- Exécution en fonte robuste de haute qualité
- Moteur de grande puissance, couple de travail très élevé
- Protection en cas de surcharge
- Large plage de travail grâce au réglage horizontal de la tête de perçage
- Panneau de commande clair et ergonomique
- Table de perçage rigide et de grandes dimensions
- Table équipée de rainures en “T” pour un bridage parfait de la pièce
- Bras porte à faux rigide pour une grande précision et de grandes dimensions
- Montée et descente motorisées du bras grâce à une vis de levage précise entraînée par un moteur puissant
- Boîte de vitesses mécanique et de descente automatique de broche
- Pignons en acier chrome-nickel rectifiés avec précision, fonctionnement très souple
- Inversion de rotation droite/gauche

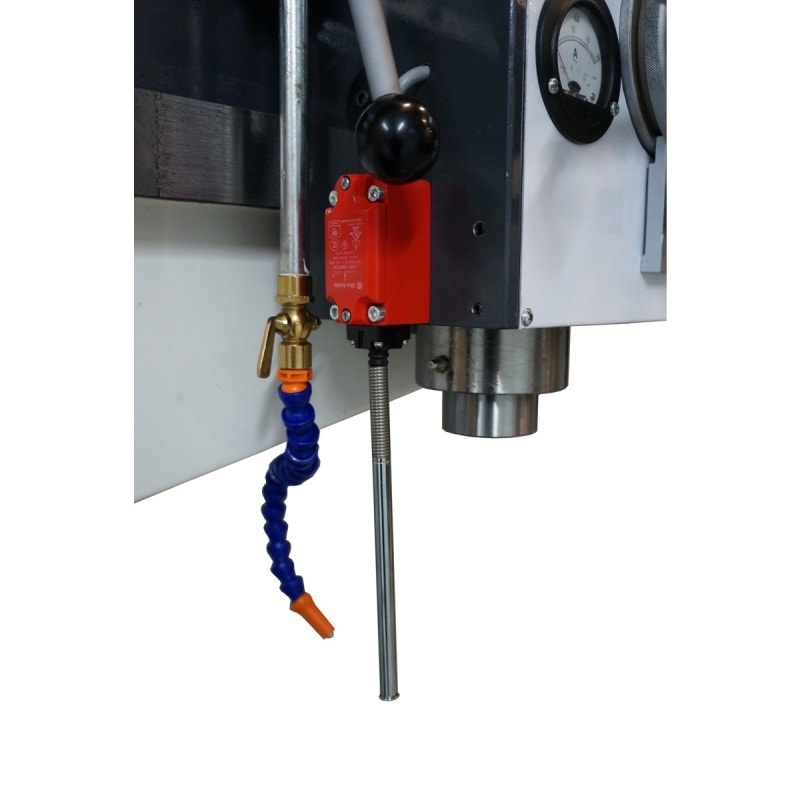

- Système d’arrosage complet avec réservoir intégré dans le socle
- Arondes de guidage du bras trempées et rectifiées avec précision
- Equipées de série d’une lampe de travail LED
- Frein moteur électrique
- Colonne en acier à parois épaisses pour une grande stabilité
- Butée de profondeur réglable avec vernier millimétrique
- La tête de perçage et la colonne peuvent être serrées ou desserrées ensemble ou individuellement
- Mise en service et prise en main fortement recommandées, nous consulter
- Prévoir des moyens de déchargement adaptés
- Serrage manuel de tous les axes

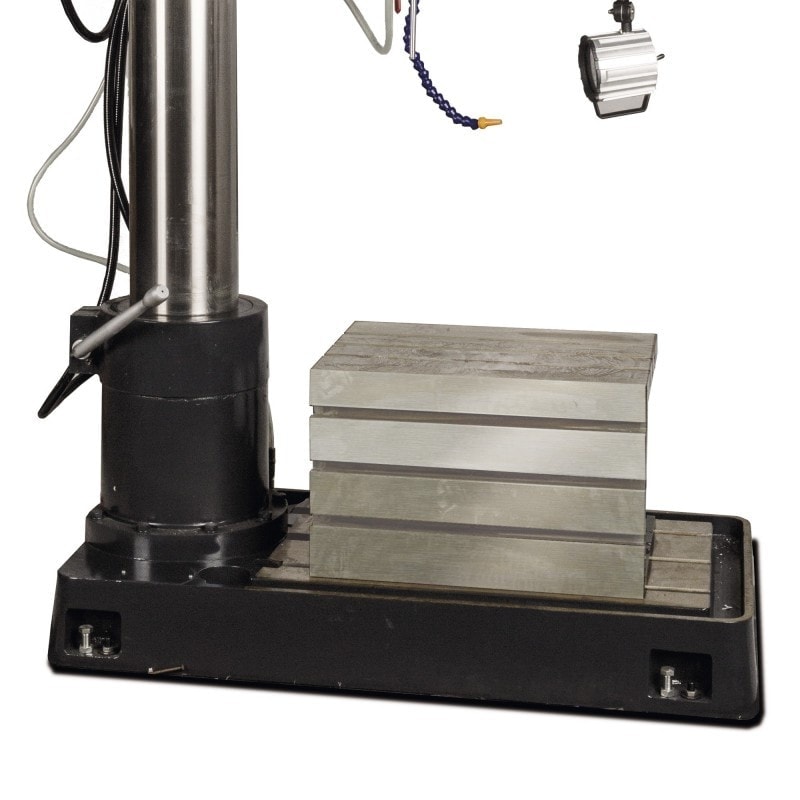

Accessoires de série :- Table de bridage
- Système d’arrosage
- Clefs de service
- Patins niveleurs

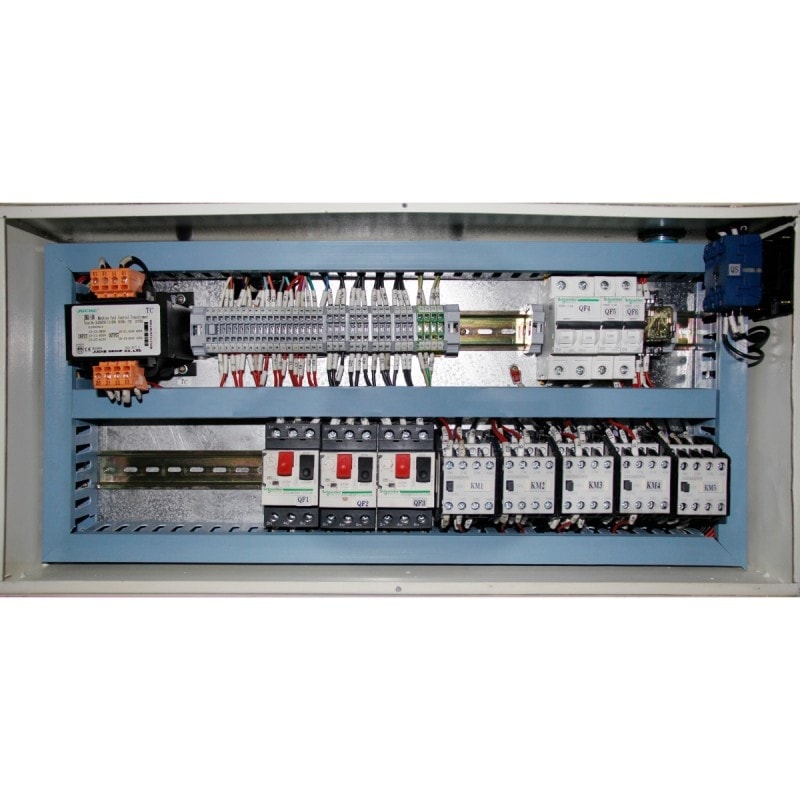

Données électriques- Puissance moteur 3 kW
- Fréquence 50 Hz
- Alimentation 400 V
Vitesse- Nombre de vitesses 6
- Vitesse de broche 73 – 1247 T/min.
Capacité de perçage- Capacité de perçage (acier S235JR) 32 mm
- Capacité en continu (acier S235JR) 28 mm
Table de perçage- Dimensions rainures en "T" 19 mm
- Distance broche - table (max.) 1060 mm
Socle de machine- Longueur de travail du socle 828 mm
- Largeur de travail de bridage de la pièce 522 mm
- Dimensions tasseaux en T 19 mm
- Nombres de rainures en T 3
- Longueur de la table de perçage 1260 mm
- Distance entre les rainures en T 100 mm
- Largeur de la table de perçage 700 mm
Table de perçage- Nombre de rainures en "T" 3
- Distance des rainures en "T" 171 mm
- Longueur de la table de bridage 600 mm
- Distance min. broche - table 260 mm
- Largeur de la table de bridage 445 mm
- Hauteur de la table de bridage 380 mm
- Espacement des rainures en "T" 100 mm
- Distance min. broche - table de bridage 0 mm
- Taille de la rainure en "T" 19 mm
- Distance max. broche - table de bridage 675 mm

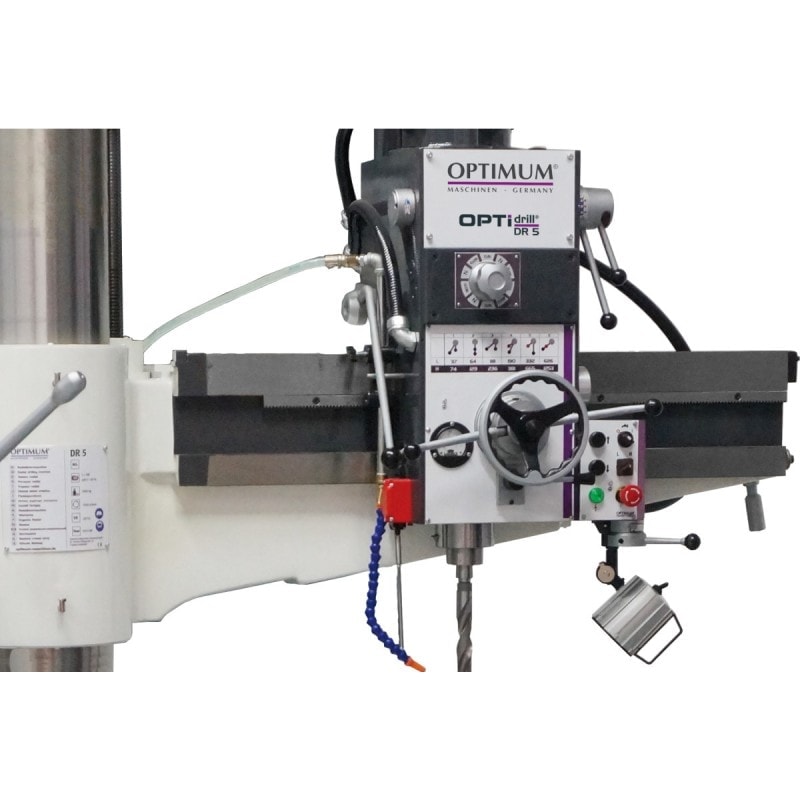

Tête de perçage- Angle de rotation ± 180 °
Attachement- Vitesse descente automatique 0.05 – 0.15 mm/T.
- Attachement de broche CM 4
- Course de broche 210 mm
- Nombre de vitesse de descente 3
Course- Course axe X manuelle 530 mm
- Distance min. broche - colonne 220 mm
- Course axe Z manuelle 580 mm
- Distance max. broche - colonne 750 mm
Moteur- Puissance moteur 1,5 kW
- Motorisation de la colonne 0,75 kW
- Puissance système d'arrosage 90 W
Dimensions et poids- Ø de la colonne Ø 210 mm
- Longueur 1260 mm
- Largeur 700 mm
- Hauteur 2180 mm
- Poids net (brut) 1120 kg
