PC industriel Nexcom - PC transport ferroviaire EN 50155 - Série nROK 7251 - Processeur Intel® Core 9ème génération i7/i5/i3 - Jusqu'à 64GB DDR4

PC transport ferroviaire EN 50155 - Série nROK 7251

• CPU Intel® Core 8/9ème génération i7/i5/i3, jusqu'à 64GB DDR4
• 2x SSD/HDD externes et 2x mSATA, RAID 0/1
• 3x slots pour module WWAN, et 6x slots pour carte SIM
• 3x slots pour carte mini-PCIe et 2x slots pour carte M.2
• Entrée d’alimentation 24~110VDC, IP65 (Nrok 7251-WI-7C4IP)
• Température de fonctionnement : de-40°C à 70°C
• Certifié EN50155 classe OT4 / EN 45545-2/ MIL-STD-810G

Les PC embarqués nROK 7251 de NEXCOM, fanless (sans ventilateur), sont pensés pour assurer la maîtrise de l’efficacité opérationnelle des transports ferroviaires.

Basés sur les processeurs Intel® Core™ i7/i5/i3, 9ème génération, les systèmes nROK-7251 offrent une puissance de calcul élevée. Ils intègrent la communication sans fil (3x slots pour modules WWAN et 6 emplacements pour cartes SIM) et prennent en charge le système de localisation satellite GNSS afin de collecter et partager les informations essentielles telles que le positionnement et l’état des véhicules ferroviaires ainsi que les données relatives aux lignes de chemin de fer. Cette communication ininterrompue des données va permettre de poser un diagnostic sur l’état des différents éléments de circulation afin d’améliorer la sécurité des réseaux de transport et la fiabilité des services. Il est à noter que ces ordinateurs embarqués sont également prêts à accueillir un modem 5G.

Destinés à fonctionner dans des environnements difficiles, les PC nROK 7251 sont conformes aux normes EN 50155 (pour les applications ferroviaires), EN 45545-2 (contre les incendies dans les véhicules ferroviaires) et MIL-STD-810G (contre les chocs et les vibrations).

De plus, conçus dans un boîtier robuste et dotés de connecteurs à vis M12, ces systèmes embarqués, sans ventilateur, fonctionnent en toute fiabilité à des températures allant de -40°C à 70°.

La série nROK 7251 de NEXCOM se décline en trois versions :

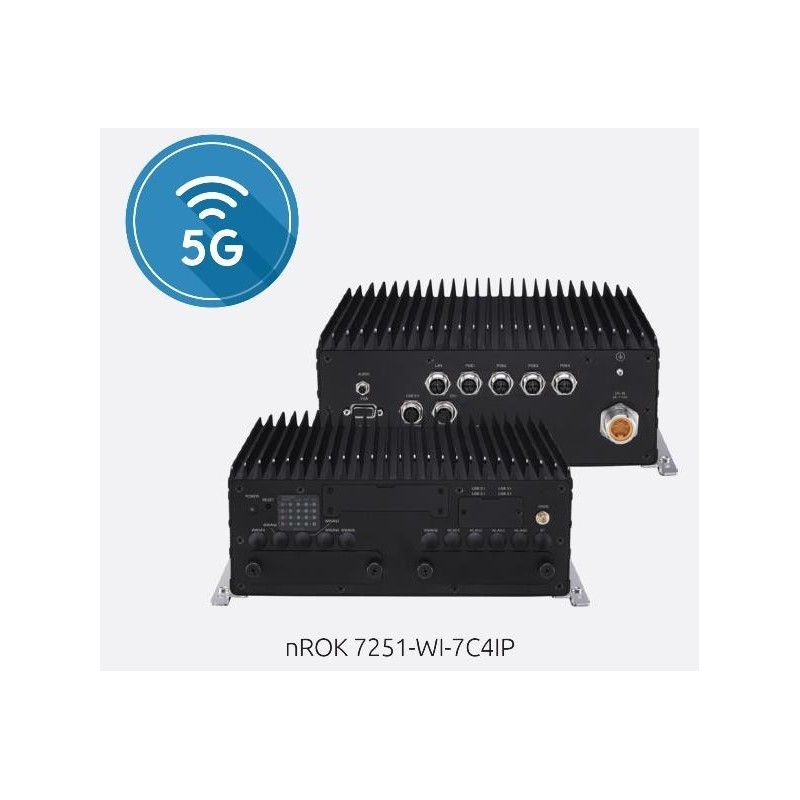

• nROK 7251-WI-7C4IP : Processeur Intel® Core™ i7-9700TE 9ème génération, Alimentation 24 à 110VDC isolée, x1 VGA, x1 LAN, x4 PoE 802.3af/at (60W), IP65.

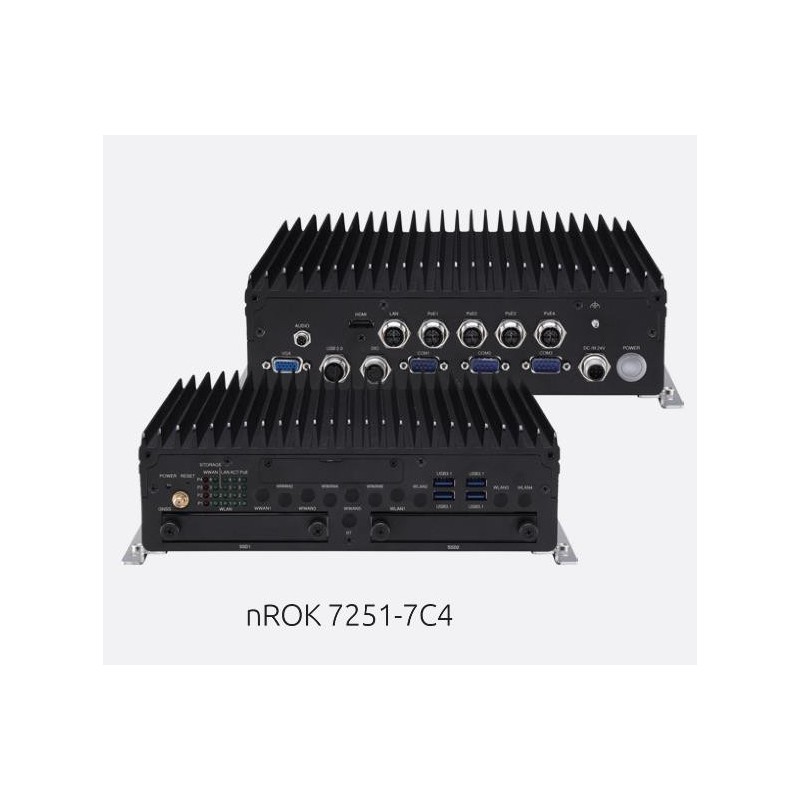

• nROK 7251-7C4 : Processeur Intel® Core™ i7-9700TE 9ème génération, Alimentation 24VDC isolé, x1 VGA, x1 HDMI, x1 LAN, x4 PoE 802.3af/at (60W).
• nROK 7251-7A : Processeur Intel® Core™ i7-9700TE 9ème génération, Alimentation 24VDC isolé, x1 VGA, x1 HDMI, x 2 LAN.

CPU Support 9th/8th generation Intel® Core™ i7/i5/i3 LGA1151 socket - Intel® Core™ i7-9700TE, TDP 35W

Chipset Intel® Q370 platform controller hub

Memory 2-Channel 260-pin DDR4 SO-DMIM sockets up to 32GB/channel (64GB for two channels, non-ECC up to 2666 MHz), default 4GB + 4GB industrial grade memory

Video Output Chipset Intel® UHD graphics 630

• 1 x Waterproof VGA up to 1920 x 1200 @ 60Hz
• 1 x HDMI 1.4b up to 4096 x 2160 @ 30Hz

Storage 2 x 2.5” SATA 3.0 external SSD/HDD (compatible with 15mm height), RAID 0/1 supported

• 2 x mSATA 3.0 (BIOS selection, occupied mPCIe slot)

Expansion 1 x Full size mini-PCIe socket (USB 2.0, PCIe 3.0/SATA 3.0 (BIOS selection))

• 1 x Full size mini-PCIe socket (USB 2.0, PCIe 3.0/SATA 3.0 (BIOS selection)), BOM optional full size mini-PCIe socket (USB 2.0) for LTE module with 2 x external SIM

1 x Full size mini-PCIe socket (USB 2.0) for LTE module, BOM optional M.2 3042 Key B socket (USB 2.0, USB 3.1 Gen2) for LTE/5G NR module with 2 x external SIM

• 1 x M.2 3042/3050/3052 Key B socket (USB 2.0, USB 3.1 Gen2) for LTE/5G NR module with 2 x external SIM

1 x M.2 3042/3050/3052 Key B socket (USB 2.0, USB 3.1 Gen2, PCIe 3.0 (BOM optional)) for LTE/5G NR modem with 2 x external SIM

• GNSS and Onboard Sensor 1 x Default U-blox NEO-M8N GNSS module for GPS/Gloness/QZSS/ Galileo/Beidou
• Optional modules with dead reckoning available
• G Sensor (3-axis, 10-bit resolution)

LAN and Power over Ethernet 2 x LAN, 10/100/1000 Mbps I210/I219 (support iAMT and WOL)

Security TPM 2.0: Infineon SLB9665TT2.0FW5.62 (BOM optional)

I/O Interface-Front 14 x LED indicators (including 4 x programmable LED)

• 6 x Externally accessible SIM card sockets (4 x WWAN + 8 x SIM, BOM optional) w/ cover

1 x Reset button

• 2 x 2.5” external SSD/HDD

12 x SMA antenna hole

• 3 x USB 3.1 Gen1 type A (5V/1A)
• 1 x USB 3.1 Gen2 type A (5V/1A)

I/O Interface-Rear 2 x M12 X-coded LAN port, 10/100/1000 Mbps

• 1 x Waterproof DC input connector with ignition, male type

1 x M8 for 1 x Mic-in, 1 x Line-out

• 2 x Waterproof DB9 (COM1/COM2) for full RS232 (isolation)

1 x Waterproof DB9 (COM3) for full RS232/422/485 (isolation)

• 1 x M12 A-coded 10pin (DIO)

4 x DI and 4 x DO (isolation)

• Power in for DIO isolation, 9~36VDC

1 x M12 A-coded for 2 x USB 2.0

• 1 x VGA
• 1 x HDMI

Power Management & Software Support Power input 24 VDC w/o isolation

• Reverse protection, OCP & UVP
• Selectable boot-up & shut-down voltage for low power protection by software
• Setting 8-level power on/off delay time by software
• 10~255 seconds WDT support, setup by softwareSDK (Windows/Linux) including utility and sample code

Operating System Windows 10Linux

Dimensions 260 x 256 x 84 (W x D x H) (mm)

Weight 4.3kg

Environment Operating temperatures - EN 50155, class OT4 (-40~70°C), 85°C for 10 minutes (w/ 35W TDP CPU, industrial SSD) with air flow Storage temperatures: -40°C~80°C Relative humidity: 90% (non-condensing) Vibration (random) - 2g@5~500 Hz (in operation, SSD) Vibration (SSD) - Operating: MIL-STD-810G, Method 514.6, Category 4, common carrier US highway truck vibration exposure - Storage: MIL-STD-810G, Method 514.6, Category 24, minimum integrity testShock (SSD) - Operating: MIL-STD-810G, Method 516.6, Procedure I, functional shock=40g - Non-operating: MIL-STD-810G, Method 516.6, Procedure V, crash hazard shock test=75g Certifications CE FCC Class A EN 50155: 2017 - Ambient temperature EN 50155, Class OT4 (-40~70°C), 85°C for 10 minutes - Interruptions of voltage supply class S1 - Supply change over class C1, C2 - EMC EN 50121-1: 2017, EN 50121-3-2: 2016+A1: 2019 - Environment EN 60068-2-1, EN 60068-2-2, EN 60068-2-30 - Shock and vibration IEC 61373 Class B - Protective coating class PC1 (PC2, by request) EN 45545-2: 2013+A1:2015 Références spécifiques mpn X-nROK7251
