PC industriel Nexcom - PC ferroviaire fanless (EN50155) - nROK 1020-A

PC ferroviaire fanless (EN50155) - nROK 1020-A
Référence : BBNENROK-1020-A
Marque : NEXCOM
PC pour transport ferroviaire sans ventilateur (EN50155-EN45545-2)
Intel Atom x5-E3930, jusqu’à 8GB Max.
2.5 SSD, Msata, GPS, G-SENSOR, TPM,VGA, HDMI,
1xLAN, 4xRS-232, 2xRS-485,1xCAN 2.0, 5xDIO, 2xUSB 3.0
Alimentation : 9/36VDC (24VDC EN50155)
fonctionne de -40°C à +70°C, MIL-STD-810F
Le nROK 1020-A de NEXCOM, basé sur le processeur Intel Atom x5-e3930 cadencé à 1,8 GHz, est un ordinateur conçu pour le transport ferroviaire.
Grâce à son design compact avec ses dimensions de 185mm (P) x 120mm (L) x 45mm (H) , ce mini PC s’installe aisément dans tous les emplacements exigus sans compromettre ses fonctionnalités. Le nROK 1020-A est un système fanless (sans ventilateur), robuste et conforme à la norme EN45545-2 relative au choix des matériaux pour le ferroviaire en cas d'incendie (tenue au feu et fumée non toxique) et à la norme EN50155 Classe TX pour garantir un haut niveau de protection contre les chocs, les vibrations, les interférences électromagnétiques et supporter des températures extrêmes pouvant aller de -40°C à +70°C.
Les ports LAN, Power-in et Audio sont pourvus d’un système anti-arrachement (connecteurs M12) pour résister aux vibrations et chocs générés lors d’un transport sur rails. Ce système ferroviaire de NEXCOM dispose d’un GPS avancé prenant en charge Gloness / QZSS / Galileo / Beidou avec, en option, la fonction ‘’Dead Reckoning’’ (recalcul). Grâce à deux connecteurs mini PCIe, le nROK 1020-A est un ordinateur idéal pour les applications sans fil telles que les données WLAN et WWAN ainsi que la transmission vocale. De plus, les utilisateurs peuvent facilement accéder à la carte SIM par sa trappe externe.
Le PC ferroviaire Nrok 1020-A de NEXCOM convient parfaitement aux applications de transmission de données et de transmissions vocales, de signalisation numérique, aux systèmes d’information des passagers, à la surveillance technique….
• Design compact et sans ventilateur
• Récepteur GPS intégré avec fonction ‘’Dead Reckoning’’ (recalcul) en option
• Variété d'options de communication sans fil
• Gestion intelligente de l'alimentation avec temporisation d'allumage / extinction par contrôle logiciel et protection basse tension
• Large plage d'entrée DC de 9 à 36V
• Conformité à la norme EN50155 Classe TX
• Conformité à la norme EN45545-2
• 5 x RS232 et 2 x RS485
CPU Intel Atom® x5-E3930 dual core 1.8GHz
Memory 1 x 204-pin DDR3L SO-DIMM socket support 1867MHz up to 8GB.
Expansion 1 x mini-PCIe socket (USB)
1 x mini-PCIe socket (PCIe + USB + mSATA)
Function 1 x u-blox NEO-M8N module (support GPS/Gloness/QZSS/Galileo/Beidou) or optional module with Dead Reckoning
Built-in G-sensor
Built-in TPM

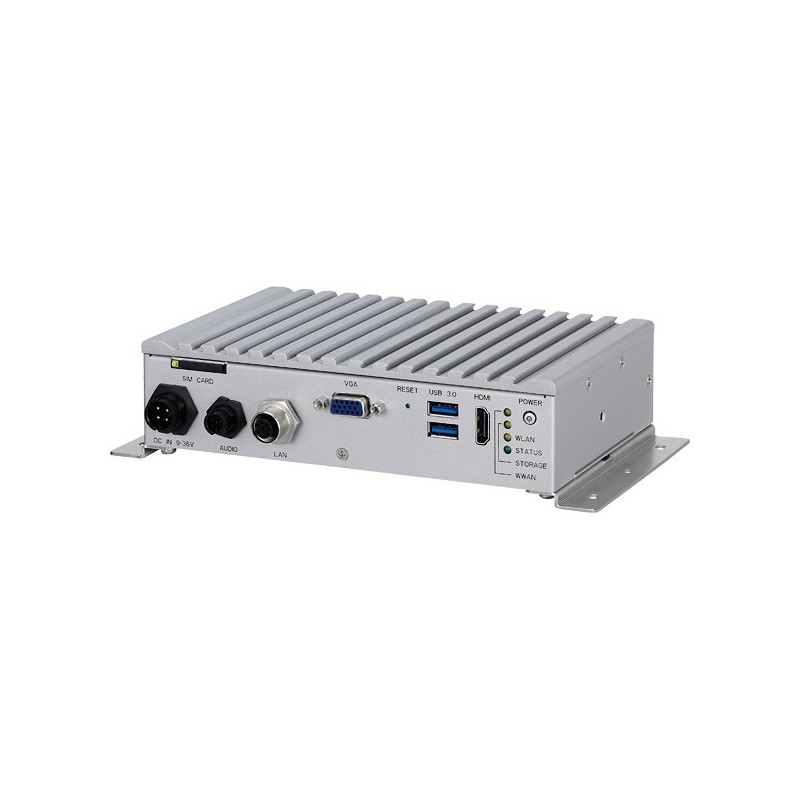

I/O Interface-Front 1 x power button
4 x LED indicators for Status (programmable), Storage, WLAN and WWAN
1 x system reset button
2 x type A USB 3.0 compliant host, supporting system boot up
1 x DB-15 VGA
1 x HDMI
1x external SIM card socket
1 x circular connector for 9~36VDC input with ignition and 20W typical power consumption
1 x circular connector for Audio-In and Audio-Out
1 x M12 connector for 10/100/1000Mbps Ethernet

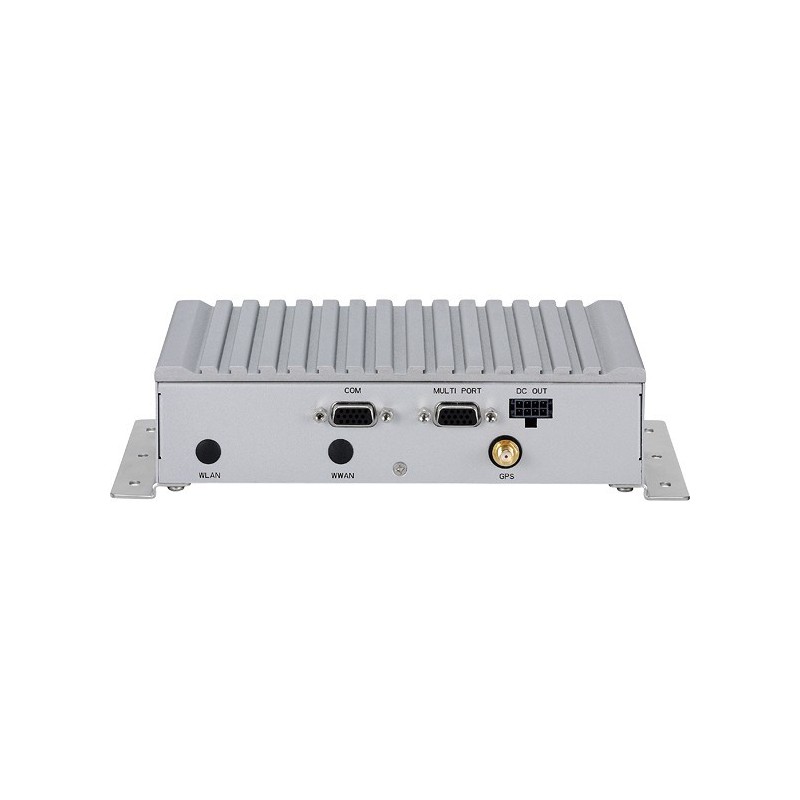

I/O Interface-Rear 1 x 12V/2A DC output, SMBus, power button
1 x DB15 COM port for 4 x RS232 Tx/Rx and 2 x RS4851 x DB15 for multi port
- 1 x CAN2.0
- 1 x RS232 Tx/Rx
- 1 x odometer and direction for optional DR
- 5 x programmable DIO
Input voltage (internal type): 5VDC TTL (default)
Input voltage (source type): 3~24VDC
Digital output (sink type): 5VDC TTL (default), max current: 20mA
Digital output (source type): 3~24VDC3 x Antenna hole for SMA-type antenna (WWAN/WLAN/GPS)
Expandable Storage 1 x 2.5” SSD SATA 3.0
1 x mSATA
Operating System Windows 10
Linux YOCTO(by request)
Power Management Selectable boot-up & shut-down voltage for low power protection
HW design ready for 8-level delay time on/off at user's self configuration
Power on/off ignition, software detectable
Support S3, S4 suspend mode
Dimensions 185mm (W) x 120mm (D) x 45mm (H) (7.3" x 4.7" x 1.8")
1 kg (2.20 lbs)
Construction Aluminum top case with sheet metal
Environment Storage temperatures: -40°C to 85°C
Relative humidity: 10% to 90% (non-condensing)Vibration:
Vibration (random): 2g @5~500 Hz
Operating: MIL-STD-810F, Method 514.5, Category 20, Ground Vehicle – Highway Truck
Storage: MIL-STD-810F, Method 514.5, Category 24, Integrity TestShock:
Operating: MIL-STD-810F, Method 516.5, Procedure I, Trucks and semi-trailers=20g
Crash hazard: MIL-STD-810F, Method 516.5, Procedure V, Ground equipment=75g
Standards/Certifications CE approval
FCC Class A
24VDC EN50155 Class TX conformity
Références spécifiques
mpn
NROK-1020-A
