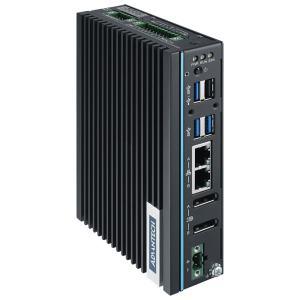

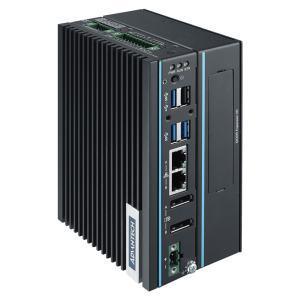

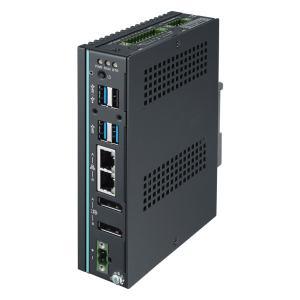

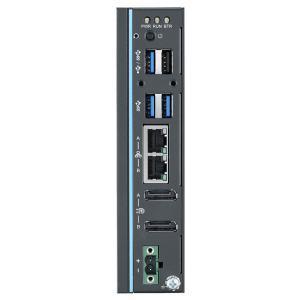

Le UNO-137-I23BA est un contrôleur compact monté sur rail DIN, équipé d'un processeur Intel® Atom® x6425RE cadencé à 1,9 GHz et de 8 Go de RAM DDR4. Il est conçu pour des applications industrielles et offre une flexibilité de configuration grâce à son design modulaire.
Configurable, de nombreuses extensions via modules iDoor sont disponibles.
Caractéristiques principales :
Processeur : Intel® Atom® x6425RE à 1,9 GHz.
Mémoire : 8 Go de DDR4, extensible jusqu'à 32 Go.
Entrées/Sorties numériques :
8 canaux d'entrée numérique avec isolation 2500 VDC.
8 canaux de sortie numérique avec une capacité de sortie maximale de 500 mA par canal.
Ports de communication :
2 ports LAN (10/100/1000/2500 Mbps).
2 ports COM isolés RS-232/422/485.
3 ports USB 3.2 Gen2, 1 port USB 3.2 Gen1, et 1 port USB 2.0.
2 DisplayPort (DP 1.2) avec une résolution maximale de 4096 x 2160 à 60Hz.
Caractéristiques: Valeur
Système d'exploitation: Linux, Windows 10 IoT
Fonctionnalités: Display Port, Ethernet RJ45, Port USB, Port série
Processeur: Pentium / Celeron / ATOM
Montage: A poser, Rail DIN
Architecture: Fanless
Type d'E/S: Digitale
Protocoles de communication: EtherNet/IP
Interface de communication: Ethernet, Série, USB
Nombre de ports ethernet: 2 ports
Température extrême: Oui
Nombre de ports séries: 2
Certification: CE, FCC, UL 61010-2-201, CCC, BSMI
Dimensions (L x P x H): 35 x 105 x 150 mm (1.4 x 4.1 x 5.9 in)
Boîtier: aluminium
Montage: rail DIN
Poids (net): 0,8 kg
Alimentation requise: 10 ~ 36 VDC
Consommation électrique: 21W (typique), 47W (max.)
Système d'exploitation supporté: Win 10 2021 LTSC, Win 11, AdvLinux (Ubuntu 20.04)
BIOS: AMI 256 Mbit SPI
Minuterie Watchdog: programmable avec 255 intervalles
TPM 2.0: oui
Processeur: Intel Atom x6425RE, 1.9 GHz
Mémoire: 8 Go DDR4 intégrée, 3200 MHz (jusqu'à 32 Go)
Moteur graphique: Intel UHD Graphics pour processeurs Intel de 10e génération
Ethernet: Intel i226-IT 2.5G, IEEE802.1AS, 802.3az
Indicateurs LED: 1 LED programmable, 1 LED d'alimentation, 1 LED de batterie RTC, et LAN (actif, état)
Stockage: 1 x M.2 M key 2242 SSD (signal PCIe x2/SATA)
Expansion: 1 x Full-size mPCIe (signal PCIe-USB2.0-SATA), 1 x M.2 (E-key) 2230 pour modules Wi-Fi (signal PCIe x2-USB2.0), 1 x slot pour carte nano SIM
Ports série isolés: 2 x RS-232-422-485 (bornier) 50bps ~115.2 kbps (protection d'isolation
LAN: 2 x 10-100-1000-2500 Mbps (RJ45)
USB: 2 x USB 3.2 Gen2 (Type A), 1 x USB 3.2 Gen1 (Type A), 1 x USB 2.0 (Type A)
Entrée numérique isolée: 8 canaux avec protection d'isolation 2500 VDC, contact humide
Sortie numérique isolée: 8 canaux
Connecteur d'alimentation: 1 bornier avec 2 broches
Plage de température de fonctionnement: -40°C ~ 60 °C
Humidité relative: 95% RH à 40 °C, non condensant
Protection contre les chocs: en fonctionnement, IEC 60068-2-27, 50G, 11ms
Protection contre les vibrations: en fonctionnement, IEC 60068-2-64, 2 Grms, aléatoire, 5 ~ 500 Hz, 1hr-axe
Protection contre l'entrée: IP20
SKU: UNO-137-I23BA
Fabricant (Marque): Advantech
