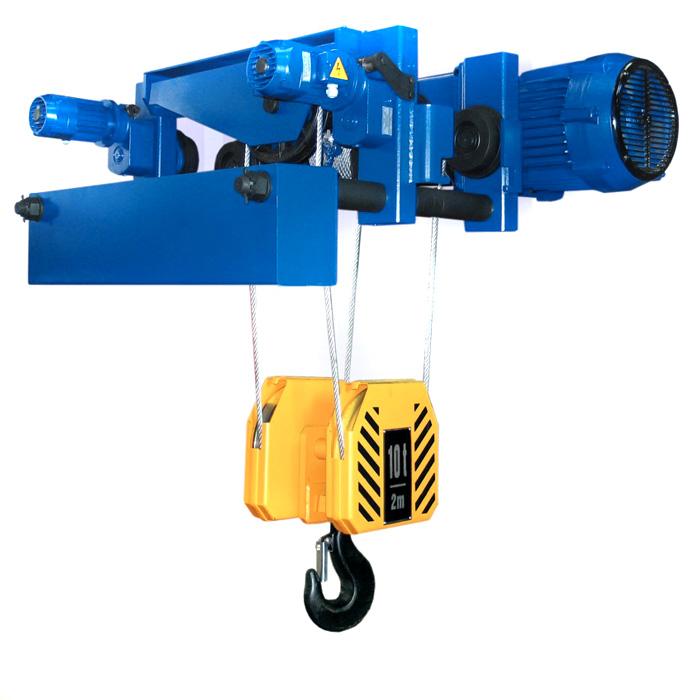

Palan électrique à câble TVA - Vinca Ref. 15.8 - 500 à 80000 daN

Le palan électrique à câble VAT est élaboré selon la technologie des plus avancées, résultat d'une longue expérience sur le marché. De nos jours, dans l'Union Européenne, plus d'un million de machines fonctionnent, respectant les exigences de ses utilisateurs. Sa conception selon les exigences des normes FEM permet la production en série flexible, qui se réalise très attentivement tout en assurant une longue vie des équipements.

Le palan VINCA VAT présente un produit solide, fort et en même temps de construction simple et compacte. La manutention de la machine est facile et minime. Les palans électriques à câbles série VAT inclut 8 types basiques - de VAT05 à VAT75, d'une capacité de 500 à 80000 daN dans la version de double câble. Les palans ont une ample nomenclature de charges à lever, groupes de travail, hauteur d'élévation et vitesse d'élévation et de déplacement qui couvre différents types d'utilisation pour les utilisateurs. Les palans électriques sont conçus et construits selon les exigences FEM et élaborés selon les exigences des Directives des machines EC 99/392/EWG, 91/368/EWG, 93/44/EWG, 93/68/EWG.

MOTEUR ÉLECTRIQUE AVEC FREIN
Le moteur de levage est asynchrone, en trois phases, avec frein intégré et rotor conique avec un long moment de démarrage. Les moteurs électriques peuvent être d'une ou de deux vitesses avec une relation d'1/4 entre les vitesses basiques. Il est situé à l'extérieur du corps supportant du palan afin d'assurer un rafraîchissement suffisant et une portée facile en cas de réparation.

RÉDUCTEUR
Le réducteur est de type planétaire, il est composé de roues dentées ainsi que de couronnes dentées situées à l'intérieur d'une construction portante en acier. Les roues dentées et les engrenage à dentures satellites ont un traitement thermique. Ils sont appuyés aux arbres sur roulements à billes et ils se lubrifient par un bain d'huile.
Si vous utilisez l'huile recommandée, le palan peut fonctionner dans des environnements où les températures sont de -20°C à +60°C.

ACCOUPLEMENT
La connexion du moteur et du réducteur se réalise par un accouplement qui peut supporter de nombreuses connexions et déconnexions du moteur tout en diminuant la charge résultante.

GUIDAGE DE CÂBLE
Le guidage de câble est composé de secteurs filetés qui permettent le glissage dans les rainures du tambour connectés entre eux par une bande en métal qui facilite le montage. Un ressort de resserrement du câble, situé à l'intérieur du guidage, assure la fixation et l'alignement correct du câble dans les rainures du tambour. Le guidage prévient d'un croisement du câble pendant le travail du palan chargé. Il est appuyé sur des roulements à billes afin d'atteindre un mouvement axial sans friction et permet une déviation maximale du câble de +/- 3,5º.

INTERRUPTEUR DE FIN DE COURSE
Les palans électriques sont équipés d'un dispositif de sécurité qui limite la course de l'élévation. En cas d'urgence, l'interrupteur de fin de course limite le mouvement du crochet et l'arrête en positions finales de haut en bas. Il se compose d'un micro interrupteur qui s'ouvre lentement et de manière sûre, connecté au circuit opératif du bloc de commande. L'interrupteur final se propulse d'un mode mécanique par le guidage de câble grâce à un système de leviers et de limiteurs ajustables.

LIMITEUR DE CHARGE
Il est composé d'un système très sensible et flexible de ressorts ajustés qui actionnent un micro interrupteur connecté au circuit opératif du bloc de commande. Le limiteur de charge sert au blocage des commandes de levage lorsque la charge élevée surpasse la charge nominale. Il fonctionne comme un dispositif de protection lorsque le palan électrique travaille dans des conditions opératives qui surpassent les exigences de surcharge, prévues dans les Directives de l'Union Européenne.
