Onduleur hybride solaire IMEON ENERGY 3.6

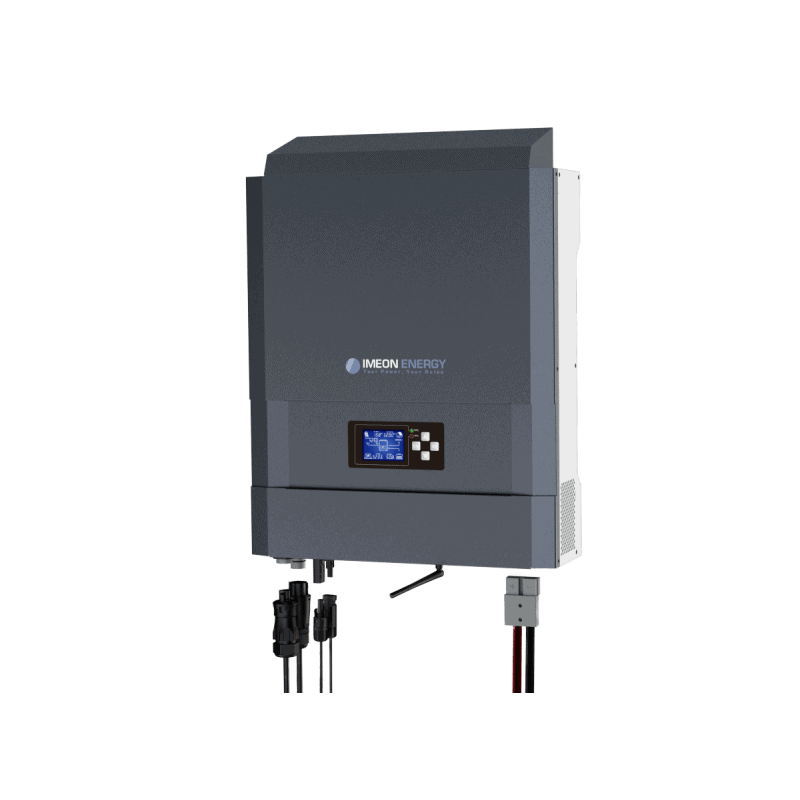

ONDULEUR HYBRIDE IMEON 3.6

ONDULEUR HYBRIDE IMEON 3.6 : DESCRIPTION
L’onduleur hybride Imeon 3.6 est un dispositif indispensable dans une installation photovoltaïque résidentielle d’autoconsommation. Il a pour fonction de convertir et stabiliser le courant continu issu des panneaux solaires en courant alternatif utilisable sur les consommateurs/appareils électriques. D’une puissance de 3 kW, cet onduleur solaire convient aux applications résidentielles dans un circuit monophasé. Il est adapté à plusieurs configurations :

• Configuration hors réseau : seule l’installation de panneaux solaires fournit l’électricité. L’onduleur hybride Imeon 3.6 permet aux consommateurs de recevoir l’électricité photovoltaïque produite. Si la production est suffisante, l’onduleur hybride Imeon 3.6 va la réinjecter dans la batterie de stockage. La nuit, l’onduleur photovoltaïque va puiser de l’énergie dans la batterie pour alimenter les consommateurs.
• Configuration hybride : l’installation photovoltaïque est combinée avec le réseau électrique ou à un générateur électrique (groupe électrogène). Si la production photovoltaïque est insuffisante, l’onduleur hybride Imeon 3.6 va la compléter avec l’électricité du réseau ou du générateur.
• Configuration alimentation de secours : l’onduleur hybride Imeon 3.6 peut aussi servir de back-up si toutes les sources de production électrique ne sont pas disponibles.

DOCUMENTATION TECHNIQUE SUR CET ONDULEUR CENTRAL IMEON 3.6
Pour comprendre les spécificités techniques de cet onduleur hybride Imeon 3.6 dans une installation photovoltaïque combinée au réseau ou à un générateur électrique, consultez les documentations et les vidéos.
FONCTIONNEMENT DU DISPOSITIF HYBRIDE DANS UNE INSTALLATION D’AUTOCONSOMMATION
Pour comprendre le fonctionnement de l’onduleur hybride Imeon 3.6, il faut d’abord connaitre le fonctionnement d’une installation d’autoconsommation électrique. Ce genre d’installation a pour but de répondre partiellement ou en totalité aux besoins électriques en résidence. En plus des panneaux solaires et des batteries, elle comprend :

• Un régulateur solaire qui va stabiliser le courant des panneaux photovoltaïques avant de le charger sur les batteries.
• Un convertisseur AC/DC qui va convertir la tension du courant.
• Un commutateur de sources qui permettra de passer de l’alimentation par batteries à l’alimentation par réseau lorsque la batterie est vide.

L’onduleur hybride Imeon 3.6 est à la fois un régulateur de charge, un convertisseur de tension et de courant et un commutateur de sources. Il assure ces trois fonctions et vous n’aurez plus besoin d’investir dans ces dispositifs.
Une vidéo qui vous permettra de comprendre le principe de fonctionnement de cet onduleur hybride Imeon 3.6 dans votre système photovoltaïque d’autoconsommation électrique dans l'onglet vidéo.
DONNÉES TECHNIQUES SUR LE CONVERTISSEUR/RÉGULATEUR/COMMUTATEUR
Afin de configurer l’onduleur hybride Imeon 3.6 dans votre installation photovoltaïque, découvrez dans le tableau suivant toutes les données techniques du commutateur :

• Gamme puissance PV entrée DC 4000 Wp
• Tension fonctionnement DC 120 - 560V max.
• Plage de tension MPP à puissance nominal 120 - 480V
• Nombre d'entrées 1 MPP tracker / 1 entrée DC
• Courant d'entrée max. 18A X 1
• Charge batterie 60A
• Tension du réseau (fenêtre) 230V (+/-15%)
• Puissance de sortie nominale 3000W
• Puissance de sortie maximale (3s) 6000W
• Courant de sortie max. 13A nominal / 26A max
• Fréquence 50-60 Hz (+/- 5hz)
• Décharge batterie max 80A
• Rendement max. 95,5%
• étanchéité IP20
• Communication Wifi, Ethernet, CAN-bus, RS485
• Poids 18 kg
• Dimensions (Lxlxh) 440 mm x 580 mm x 165 mm
• Tension batterie 48V (42-62V)
• Garantie 10 ans
