Onduleur hybride ax m2 5KVA 48V-230V mppt 80a EFFEKTA

loading

Description

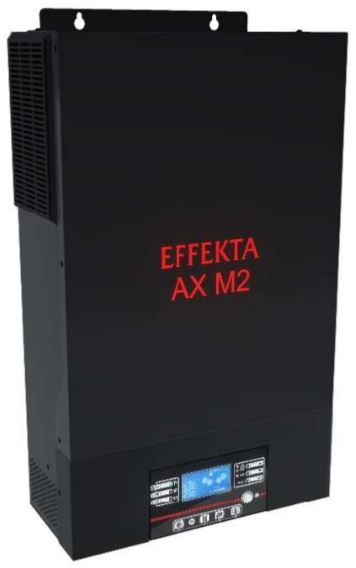

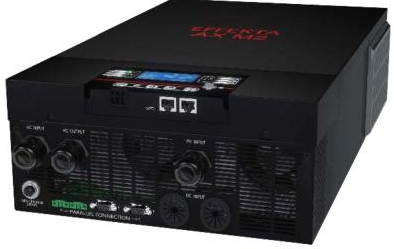

ONDULEUR HYBRIDE EFFEKTA AX M2 5KVA 48V-230V MPPT 80A

Pour convertir l’électricité produite par vos panneaux solaires et pour pouvoir l’utiliser sur vos appareils électriques, vous aurez besoin de cet onduleur hybride Effekta AX M2 5KVA 48V-230V MPPT 80 A. Ce dispositif se distingue par ses performances et son efficacité sur le réseau ou en site isolé.


ONDULEUR HYBRIDE EFFEKTA AX M2 5KVA 48V-230V MPPT 80A

Avec cet onduleur hybride Effekta AX M2 5KVA 48V-230V MPPT 80A, faites de l’autoconsommation électrique partout où vous êtes, que ce soit dans votre résidence principale ou en site isolé.


Issu de la gamme AX M2 de la marque Effekta, cet onduleur se distingue par ses multiples fonctions puisqu’il est à la fois convertisseur de tension, régulateur de charge, et chargeur de batterie. En outre, il s’agit d’un dispositif hybride, c’est-à-dire qu’il peut être utilisé sur une installation photovoltaïque reliée au réseau ou en hors réseau (site autonome).


D’une puissance électrique apparente de 5kVA, cet onduleur hybride Effekta AX M2 5KVA 48V-230V MPPT 80A supporte des appareils d’une puissance de 5000 kW. Il peut aussi convertir un courant d’une tension de 48 V en courant alternatif utilisable sur le réseau.


DOCUMENTATION TECHNQUE DE CET ONDULEUR SOLAIRE HYBRIDE AX M2


Dans un système de production d’électricité photovoltaïque, cet onduleur hybride Effekta AX M2 5KVA 48V-230V MPPT 80A vous permettra de convertir et stabiliser le courant des panneaux solaires afin de le réinjecter sur le réseau ou dans une batterie de stockage. Il permettra aussi de stabiliser et de protéger la charge de cette batterie.


Pour ce faire, l’onduleur hybride Effekta AX M2 5KVA 48V-230V MPPT 80A va se servir de deux technologies intégrées :

  • Le convertisseur pur sinus : qui va convertir l’électricité produite par les panneaux photovoltaïques en une forme de courant le plus proche de celui utilisé par le réseau électrique (ondes pur sinus). La technologie pur sinus garantit un courant stable et sans parasites.
  • Le régulateur de charge MPPT de 80 A qui va tracker le point maximal de puissance des panneaux solaires pour le charger dans la batterie. Il permettra aussi de réguler la charge de la batterie.

INFOS TECHNIQUES SUR L'EQUIPEMENT D'AUTOCONSOMMATION ELECTRIQUE AVEC STOCKAGE

Dans les tableaux suivants, retrouvez toutes les données techniques des trois dispositifs intégrés dans cet onduleur hybride Effekta AX M2 5KVA 48V-230V MPPT 80A :


Convertisseur de tension

  • Consommation en veille 2W
  • Puissance 5000W
  • Puissance crête (max.) 5000VA
  • Tension d'entrée 48V
  • Tension de sortie 230V +/- 5%, 50Hz
  • Dimensions (Long. x Larg. x Haut.) 525 x 303 x 140 mm
  • Poids 13,5 Kg
  • Température de fonctionnement 0°C à +50°C (refroidissement par ventilateur)
  • Garantie 2 ans

Chargeur de batterie
  • Entrée CA 280V AC +/-5%
  • Tension de charge d'absorption (VCC) -
  • Courant charge max. 140A

Contrôleur de charge solaire
  • Modèle MPPT
  • Puissance 80A
  • Puissance PV maximale 3000W
  • Tension PV maximale en circuit ouvert 145V
  • Rendement 98%
  • Autoconsommation 2W
  • Poids intégré
  • Température de fonctionnement 0°C à +50°C (refroidissement par ventilateur)
  • Garantie 2 ans

FONCTIONNEMENT DE CE DISPOSITIF D'INJECTION D'ELECTRICITE VERTE 5KVA
L’onduleur hybride Effekta AX M2 5KVA 48V-230V MPPT 80A fonctionne sur une installation de panneaux solaires avec batteries. Il peut aussi fonctionner sur le réseau électrique ou sur un générateur comme un groupe électrogène.

Il est possible de combiner ces trois sources d’énergie. Dans ce cas, l’onduleur hybride Effekta AX M2 5KVA 48V-230V MPPT 80Agèrera la production, le stockage et l’utilisation de l’énergie produite de façon intelligente. L’installation solaire reste la source d’énergie primaire.

Si la production est suffisante, l’onduleur hybride Effekta AX M2 5KVA 48V-230V MPPT 80A va stocker le surplus dans la batterie de stockage. Si la production solaire n’est pas suffisante, le convertisseur de courant pur sinus va puiser de l’énergie sur le réseau public ou encore dans le générateur électrique.

En outre, il est possible d’utiliser cet onduleur hybride Effekta AX M2 5KVA 48V-230V MPPT 80A en l’isolant complètement du réseau.

APPLICATIONS DE CE CONVERTISSEUR/REGULATEUR DE CHARGE DE BATTERIE SOLAIRE

Cet onduleur hybride Effekta AX M2 5KVA 48V-230V MPPT 80A est utilisé de trois manières :

  • Dans un système hors réseau : le système photovoltaïque assurera entièrement la production d’électricité. L’onduleur hybride Effekta AX M2 5KVA 48V-230V MPPT 80A est alimenté par les panneaux solaires. Le surplus de production sera injecté dans la batterie de stockage avec l’aide du régulateur solaire. La nuit, l’onduleur hybride Effekta AX M2 5KVA 48V-230V MPPT 80A va puiser l’énergie stockée dans la batterie pour fournir du courant électrique.

  • Dans un système réseau combiné : l’installation réunit panneaux solaires, batterie et réseau public ou générateur électrique. L’installation photovoltaïque est prioritaire. Si elle est insuffisante, l’onduleur hybride Effekta AX M2 5KVA 48V-230V MPPT 80A va puiser dans la batterie de stockage. Si celle-ci n’est pas non plus suffisante, l’onduleur hybride Effekta AX M2 5KVA 48V-230V MPPT 80A aura recours au réseau ou au groupe électrogène.

  • Dans un système back-up ou en mode secours solaire, vous pouvez utiliser cet onduleur hybride Effekta AX M2 5KVA 48V-230V MPPT 80A en fonction UPS sans panneaux solaires. Le dispositif servira de station de charge et fournira un courant électrique de 230V pur sinus à vos appareils électriques. Si le réseau est disponible, il prendra le relais pour alimenter vos appareils. Ce système est idéal en cas de coupure de courant ou dans les pays où le réseau électrique n’est pas stable et qui présentent des délestages intempestifs.

AUTRES CARACTERISTIQUES DES ONDULEURS CHARGEURS HYBRIDES EFFEKTA

En choisissant cet onduleur hybride Effekta AX M2 5KVA 48V-230V MPPT 80A, vous optez pour un dispositif de haute qualité, certifié aux normes ISO 9001 E13 et aux normes européennes EN60335-1, EN60335-2-29.


Ce dispositif bénéficie également de :

  • Protections contre les courts-circuits en sortie, surcharges, tension batterie, température.
  • Port de communication USB pour y recharger directement vos appareils électriques.
  • Connectivité wifi pour une communication des données sur smartphone ou sur PC.

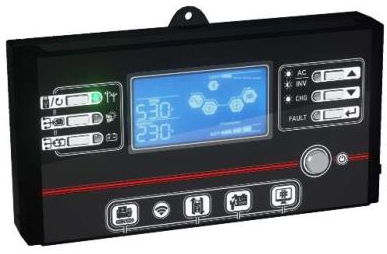

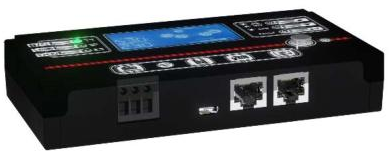

  • Module de contrôle LCD amovible avec plusieurs options de communication.
  • Plage de tension élevée 90-280 AVC et une grande compatibilité pour tous types d’installation extérieure ou intérieure.
  • Garantie fabricant de 2 ans pour l’ensemble onduleur hybride Effekta AX M2 5KVA 48V-230V MPPT 80A.

Télécharger la fiche technique
