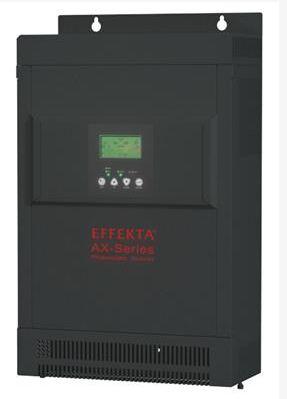

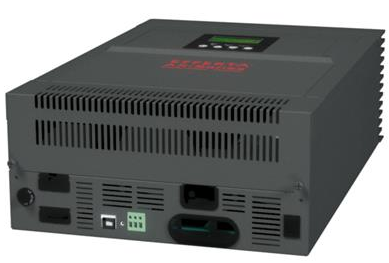

L'onduleur hybride Effekta 3000VA 24V est un combi convertisseur pur sinus, régulateur solaire MPPT et chargeur de batteries qui offre de multiples possibilités. Cet onduleur peut fonctionner dans des applications en site autonome grâce aux panneaux solaires et batteries mais est également adapté à un fonctionnement sur un groupe électrogène ou en complément du réseau électrique grâce à son entrée 230V AC.
En fonction de la programmation choisie, si les panneaux ne produisent pas assez d'énergie, l'onduleur pourra faire le complément en puisant dans les batteries ou sur le réseau électrique afin de pouvoir fournir la puissance nécéssaire aux consommateurs. L'onduleur hybride peut aussi être configuré dans des applications électriques en triphasé.
En cas de connexion de multiples sources d'énergies: solaire, batteries, groupe électrogène ou réseau. L'onduleur gère intelligement la gestion de la production, du stockage et de la fourniture d'énergie, voici les trois principaux modes de fonctionnement:
Utilisation en mode site isolé (hors-réseau)
Dans cette configuration, les consommateurs sont alimentés par les panneaux solaires via l'onduleur. Si la production solaire est suffisante, l'onduleur chargera aussi les batteries grâce au régulateur solaire intégré à l'appareil.
Durant la nuit, l'onduleur puisera l'énergie dans les batteries afin d'alimenter les consommateurs. En cas d'insuffisance de charge des panneaux, vous avez la possibilité d'ajouter un groupe électrogène sur l'entrée AC de l'onduleur afin d'assurer une alimentation de secours.
Utilisation en mode hybride (solaire/batterie + réseau)
- En utilisant ce mode, les panneaux solaires ainsi que le réseau électrique (ou groupe électrogène) sont connectés à l'onduleur WKS. Les panneaux solaires sont la source d'énergie prioritaire pour fournir l'énergie aux consommateurs. Si les panneaux solaires ne produisent pas assez pour délivrer le courant nécessaire, un complément s'effectue grâce aux batteries connectées. Si celles-ci sont faibles, le réseau assurera l'apport de l'énergie complémentaire. La carte électronique de l'appareil pourra ainsi gérer plusieurs sources d'énergies et répartir cela de façon intelligente afin que le réseau soit le moins sollicité.
- En cas de production solaire supérieure à la consommation, l'onduleur chargera les batteries pour une utilisation ultérieure (nuit, complément d'énergie en cas de PV faible). L'onduleur ne réinjecte pas de courant dans le réseau électrique.
Utilisation en mode secours (back-up)
- Vous avez la possibilité d'utiliser cet onduleur en fonction UPS sans panneaux solaires, c'est à dire que vous pouvez isoler une partie ou la totalité de votre installation électrique sur votre tableau électrique. L'alimentation se fait par l'onduleur. Lorsque le réseau électrique est disponible, le fonctionnement de vos consommateurs est assuré par le réseau. Mais en cas de coupure ou défaillance de l'alimentation électrique de votre prestataire, l'onduleur prend le relais et fourni un courant électrique 230V AC pur sinus stable à vos consommateurs via les batteries connectés. Vos consommateurs sont ainsi toujours alimentés.
- Cela permet de fournir un courant électrique fiable dans les pays ou le réseau électrique est instable comme dans certains pays d'Afriques (Comores) ou d'Asie du sud est (Birmanie). Ou encore de protéger des appareils électroniques sensibles en cas de coupures intempestives dans les pays européens.
Référence chez Effekta: AX-P1 3000-24
DONNÉES TECHNIQUES
Convertisseur de tension- Consommation en veille 2W
- Puissance 3000W
- Puissance crête (max.) 6000VA
- Tension d'entrée 24V
- Tension de sortie 230V +/- 5%, 50Hz
- Dimensions (Long. x Larg. x Haut.) 479 x 295 x 140 mm
- Poids 11,5 Kg
- Température de fonctionnement 0°C à +50°C (refroidissement par ventilateur)
- Garantie 2 ans
Chargeur de batterie- Entrée CA 90-280V AC
- Tension de charge d'absorption (VCC) -
- Tension de charge float (VCC) 27V
- Tension de coupure max. 31V
- Courant charge max. 30A
Contrôleur de charge solaire- Modèle MPPT
- Puissance 60A
- Puissance PV maximale 1500W
- Tension PV maximale en circuit ouvert 145V
- Rendement 98%
- Autoconsommation 2W
- Poids intégré
- Température de fonctionnement 0°C à +50°C (refroidissement par ventilateur)
- Garantie 2 ans
