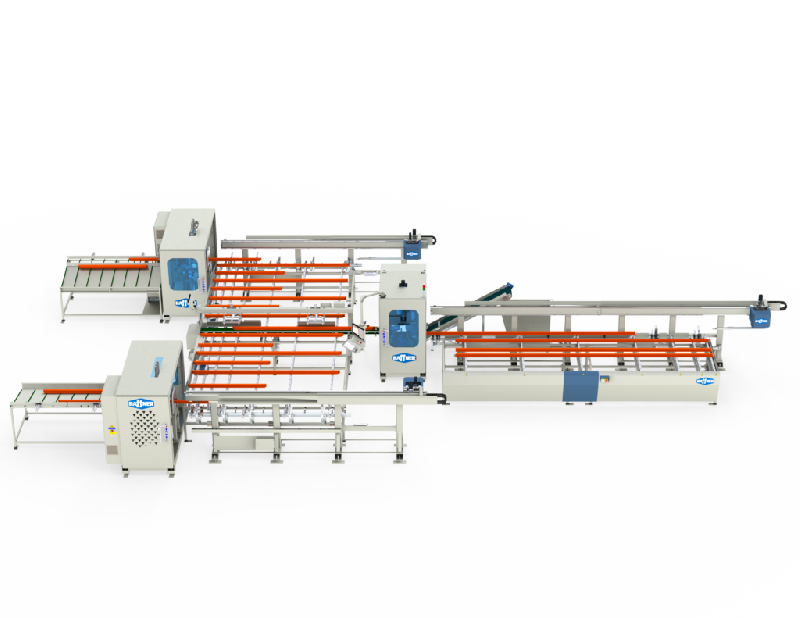

Nr-242 - centre de traitement de profilés pvc - haffner
![Nr-242 - centre de traitement de profilés pvc - haffner_0](https://www.hellopro.fr/images/produit-2/3/4/2/nr-242-centre-de-traitement-de-profila-s-pvc-haffner-6681243.png)
Description
• Toutes les opérations de débit, drainage, vissage de renfort acier, marquage et grugeage sur des profilés PVC sont rassemblées en une machine contrôlée par ordinateur. Les deux stations de travail pour profilés avec renfort acier augmente la capacité de production.
• Empilage de 10 profilés (max. 6.5 m de long).
• Editeur de code-barres manuel intégré à la ligne
• Possibilité de tronçonner avec précision de 1° à tous les angles entre 30° et 150° par le biais des servomoteurs.
• Possibilité de tronçonner à différents angles (± 30°).
• Vissage automatique des renforts acier.
• Les trous de montage, du bras triple et de la charnière sont percés de concert avec la tôle de support.
• La particularité de transporter les pièces restantes de déchets à la poubelle par le système de convoyeur automatique.
• Possibilté de traiter les pièces de déchets supérieures à 1,000 mm.pour la nouvelle production.
• L'écran tactile de 19'' pouces
• Ordinateur individuel industriel de haute performance, fonctionnant sans ventilateur entre 0°C - 55°C, disposant du système d'exploitation incorporé Windows 7
• Tous les messages d'erreur peuvent être visualisés sur l'écran par le programme d'interface développé par le département de logiciel de la Machinerie Haffner.
• On peut rendre service par la méthode d'accès à distance: le problème peut être défini et résolu en se branchant sur le système d'automation global.
• La possibilité de transférer des données à travers la connexion à distance sur le réseau ou USB.
• Elle fonctionne avec minimum de déchets grâce aux données de fabrication, provenant des logiciels de production de diverses fenêtres
Optionnel:
• Capable de liées deux differentes series de couteaux pour differentes serie de profilés pour les travers.
Capacité:
• Dépend du process
• Minimum 200 fenetres / 8 heures
• Maximum 240 fenetres / 8 heures
Source d'énergie : 400 V, 3 ph, 50-60 Hz
• Puissance de sortie : 30 kW, 80 A
• Diamètre de scie: : Ø 500 mm
• Max. Hauteur du profil : 140 mm
• Hauteur minimum du profilé: : 35 mm
• Epaisseur maximum du profilé : 130 mm
• Epaisseur minimum du profilé : 35 mm
• Longueur maximum du profilé: : 6,500 mm
• Longueur minimum du profilé: : 500 mm
• Longueur maximum de débit du profilé : 3,500 mm
• Longueur minimum de débit du profilé : 330 mm
• Consommation de l'air : 1,200 l/min.
• Hauteur de la machine : 2,350 mm
• Longueur de la machine : 17,700 mm
• Largeur de la machine : 10,000 mm
• Poids de la machine : 10,800 kg
• Empilage de 10 profilés (max. 6.5 m de long).
• Editeur de code-barres manuel intégré à la ligne
• Possibilité de tronçonner avec précision de 1° à tous les angles entre 30° et 150° par le biais des servomoteurs.
• Possibilité de tronçonner à différents angles (± 30°).
• Vissage automatique des renforts acier.
• Les trous de montage, du bras triple et de la charnière sont percés de concert avec la tôle de support.
• La particularité de transporter les pièces restantes de déchets à la poubelle par le système de convoyeur automatique.
• Possibilté de traiter les pièces de déchets supérieures à 1,000 mm.pour la nouvelle production.
• L'écran tactile de 19'' pouces
• Ordinateur individuel industriel de haute performance, fonctionnant sans ventilateur entre 0°C - 55°C, disposant du système d'exploitation incorporé Windows 7
• Tous les messages d'erreur peuvent être visualisés sur l'écran par le programme d'interface développé par le département de logiciel de la Machinerie Haffner.
• On peut rendre service par la méthode d'accès à distance: le problème peut être défini et résolu en se branchant sur le système d'automation global.
• La possibilité de transférer des données à travers la connexion à distance sur le réseau ou USB.
• Elle fonctionne avec minimum de déchets grâce aux données de fabrication, provenant des logiciels de production de diverses fenêtres
Optionnel:
• Capable de liées deux differentes series de couteaux pour differentes serie de profilés pour les travers.
Capacité:
• Dépend du process
• Minimum 200 fenetres / 8 heures
• Maximum 240 fenetres / 8 heures
Source d'énergie : 400 V, 3 ph, 50-60 Hz
• Puissance de sortie : 30 kW, 80 A
• Diamètre de scie: : Ø 500 mm
• Max. Hauteur du profil : 140 mm
• Hauteur minimum du profilé: : 35 mm
• Epaisseur maximum du profilé : 130 mm
• Epaisseur minimum du profilé : 35 mm
• Longueur maximum du profilé: : 6,500 mm
• Longueur minimum du profilé: : 500 mm
• Longueur maximum de débit du profilé : 3,500 mm
• Longueur minimum de débit du profilé : 330 mm
• Consommation de l'air : 1,200 l/min.
• Hauteur de la machine : 2,350 mm
• Longueur de la machine : 17,700 mm
• Largeur de la machine : 10,000 mm
• Poids de la machine : 10,800 kg
