Ninfa stadio - garde-corps - faraone - en verre et aluminium au design robuste - pour la résistance à des charges lourdes

INDIQUÉ POUR HAUTE PERFORMANCE, TESTÉ JUSQU'À 1000 KG/M.
Garde-corps en verre et aluminium au design robuste.

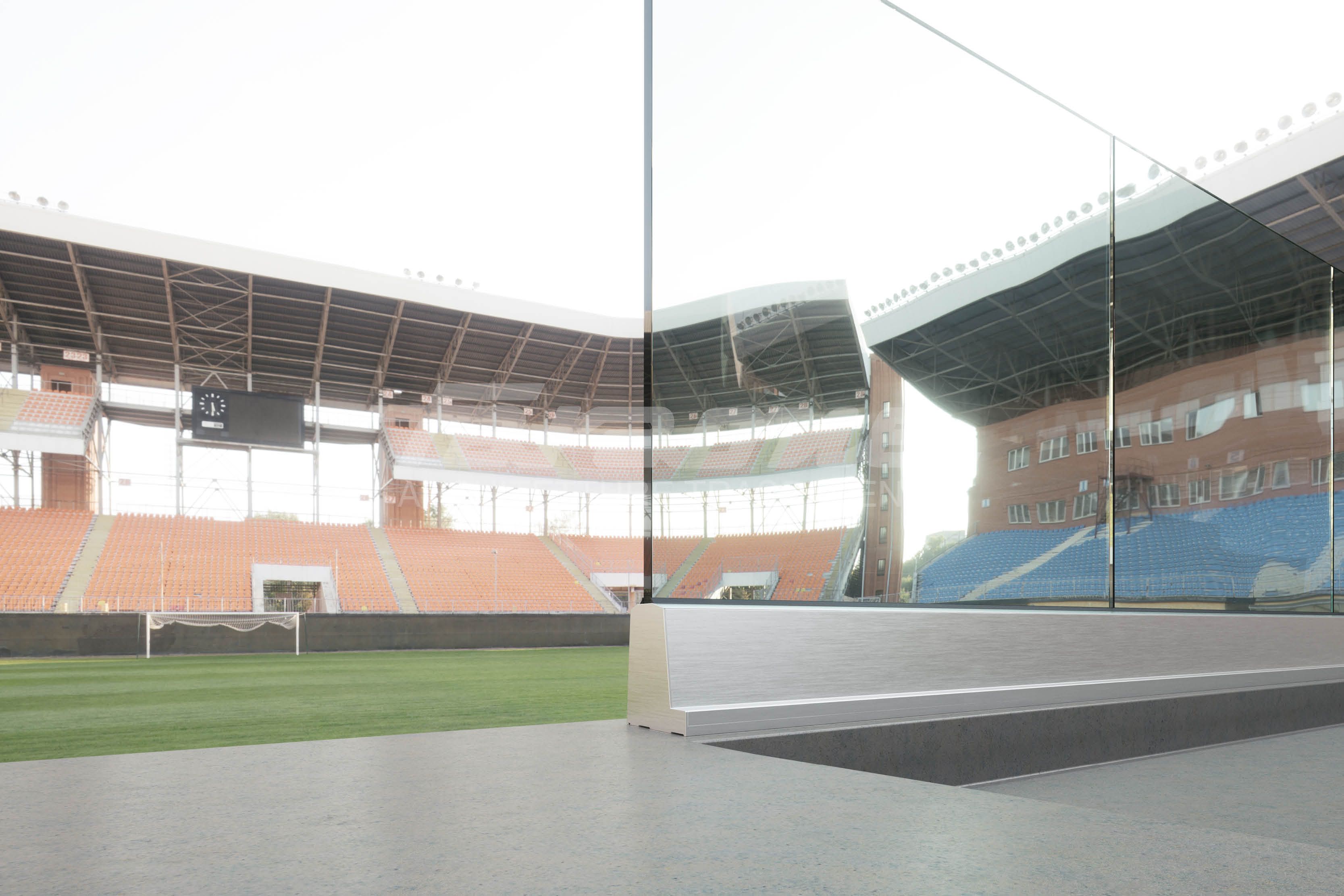

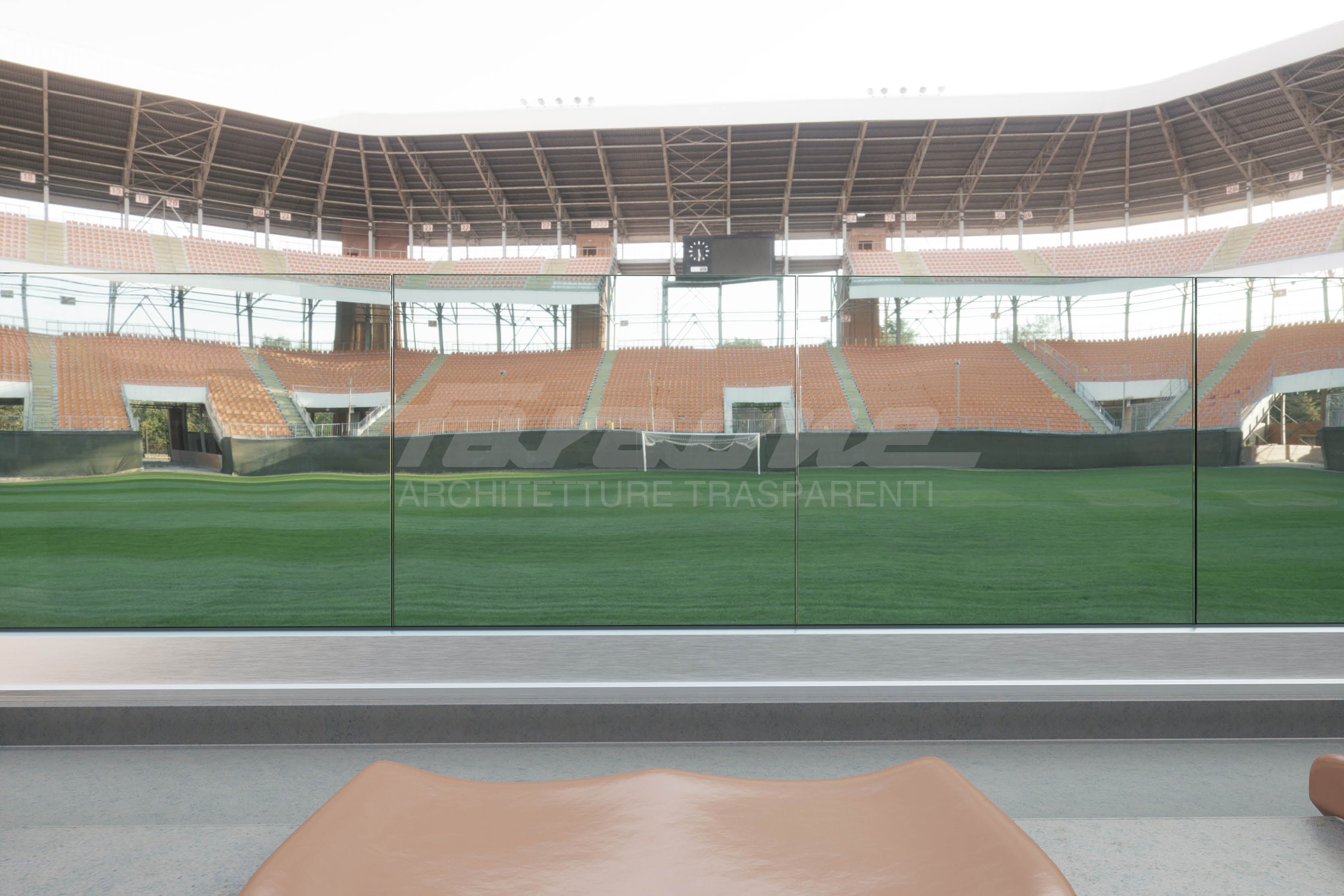

Garde-corps pour la résistance à des charges lourdes. Adapte pour des installations dans des endroits sujets à la foule, tels que les stades et les centres sportifs .
DIMENSIONS DE LA SECTION DU PROFIL:
149 x 165 mm
DESTINATIONS D'UTILISATION RECOMMANDÉES:
- Fixation au sol
- Système en integration dans le sol
PANORAMA CERTIFIÉ
Visitez l'exposition de photos "Visto che vista?" avec toutes les photos des gagnants et des meilleures présentées.
SÉCURITÉ Le certificat des organismes de certification garantit la sécurité habituelle de Ninfa Stadio:
Soluzioni valide per la UNI EN 13.200-3 con maggiorazione richiesta del +20% o del +50%
Solutions valables pour la norme UNI EN 13.200-3 avec une augmentation requise de + 20% ou + 50%.
+20%

• 500 kg/m (testé jusqu'à 600 kg/m) avec le verre 10+10 mm (temp. temp.) SG h max 140 cm.
• 500 kg/m (testé jusqu'à 600 kg/m) avec le verre 8+8+8 mm (temp. temp.) SG h max 260 cm.
• 500 kg/m (testé jusqu'à 600 kg/m) avec le verre 12+12 mm (temp. temp.) SG h max 300 cm

+50%

• 500 kg/m (testé jusqu'à 750 kg/m) avec le verre 8+8+8 mm (temp. temp.) SG h max 260 cm.
• 500 kg/m (testé jusqu'à 750 kg/m) avec le verre 12+12 mm (temp. temp.) SG h max 300 cm.

ASSEMBLAGE EN SEULEMENT 4 ÉTAPES
1 - Percer la base du profil:

• tous les 30 cm (classe 200 kg/m)
• tous les 20 cm (classe 300 kg/m).

Insérer les vis de réglage et le joint rigide dans leurs sièges.
2 - Insérer le verre dans le profil.
3 - Mise à plombe le verre avec les vis de réglage. Serrer les vis de réglage intérieures et extérieures pour bloquer le verre.
4 - Contrôler que tout soit bien fait et accrocher la couvertine déjà fournie de joint, avec un click.
