Ninfa 5 - garde-corps - faraone - en verre trempé feuilleté - dimensions de la section du profil : 101 x 148 mm

LE PRÉSENT ET L'AVENIR DES GARDE CORPS EN VERRE
« Le résultat d'un travail d'équipe ».
Le progéniteur de la série.
Ninfa 5 a été créé pour surmonter les tests requis par la réglementation, même avec du verre trempé feuilleté (de AGC).

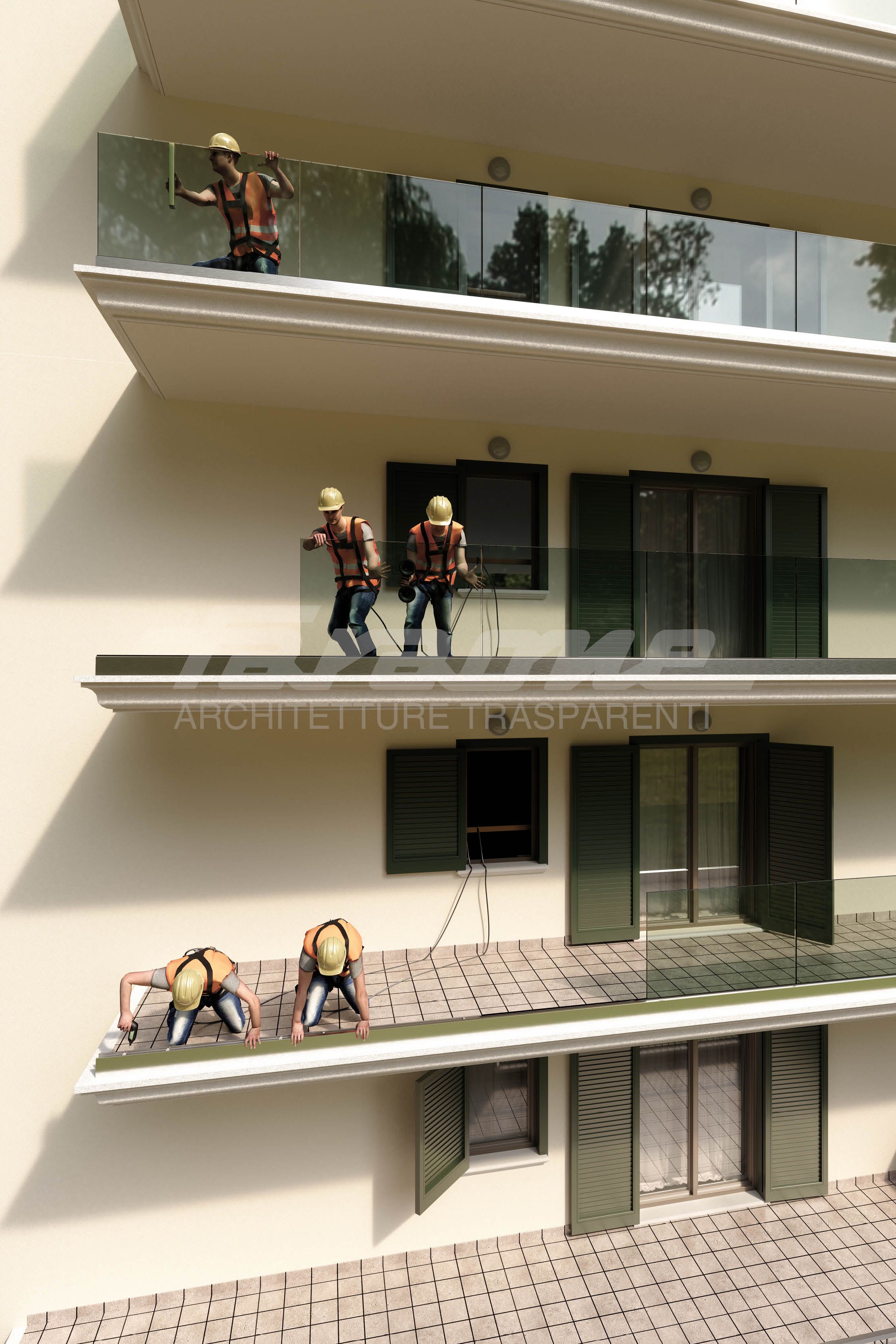

Assemblage de l'intérieur seulement.
Egalement disponible avec système LED intégré.

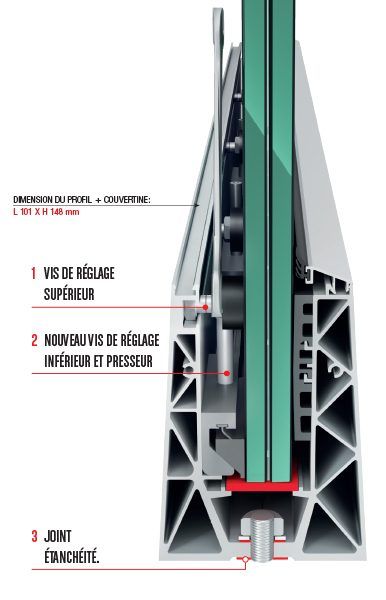

DIMENSIONS DE LA SECTION DU PROFIL:
101 x 148 mm
DESTINATIONS D'UTILISATION RECOMMANDÉES:
- Fixation au sol
- Système en integration dans le sol
NINFA 5 est un système adapte aux types de verre suivants:

• pour verre 10/10 non trempé* de catégorie 2 et testé jusqu'à 3 kN/m;
• pour verre trempé 10/10 de la catégorie 3 et testé jusqu'à 4,5 kN/m;
• pour verre 12/12 et donc testé pour des hauteurs supérieures et dans les différentes catégories requises.

* Verre non trempé Stratobel Strong
Le système Ninfa 5 respecte également tous les avantages de la quatrième génération:

• montage et réglage uniquement de l'intérieur;
• vitesse de montage absolue et améliorée;
• également conçu pour loger la LED;
• la technologie Faraone.

INNOVATION NINFA 5 La collaboration entre Faraone et AGC , une société internationale spécialisée dans la production et le traitement du verre plat, vous offre une nouveauté: LA POSSIBILITÉ D'UTILISER LE VERRE 10.10 NON TREMPÉ* sur des garde-corps respectant les nouvelles réglementations.
Le projet a mûri au bout de 10 ans depuis la naissance du projet NINFA et grâce à l'expérience de plus de 420.000 mètres de systèmes de garde-corps en verre NINFA installés de 2008 à 2018 avec la satisfaction totale des clients et des installateurs.
*STRATOBEL STRONG by AGC
NINFA 5 avec verre 10.10 Stratobel Strong a passé les tests jusqu'à la classe C2 (2 kN - testé à 3 kN). Certifications complétées près le Polytechnique de Milan.

• un nouveau profil qui peut suivre la déflection du verre Float lors du pliage de la plaque;
• un système avec une rigidité suffisante pour résister aux nouvelles normes UNI 11678;
• une technologie avancée avec des accessoires adaptes pour amortir le coup du pendule, le tout sans provoquer aucun bris du verre et conforme à la réglementation en vigueur;
• nouveau système conçu pour le verre Stratobel Strong.

SÉCURITÉ :
Le certificat des organismes de certification garantit la sécurité habituelle de Ninfa 5:
Profil multi-usage pour verre 10+10 (trempé ou non) ou 12+12 verre trempé.
Les nouveaux accessoires pour la fixation du verre, les dimensions, la géométrie, l'élasticité et la robustesse sont les résultats de la conception permettant de passer le test lors des épreuves effectuées conformément au Décret Ministériel du 17/01/2018 et à la norme UNI 11678 du 15/05/2017.

• 200 kg/m (testé jusqu'à 300 kg/m) avec le verre Stratobel Strong non trempé 10+10 mm, H max 110 cm.
• 300 kg/m (testé jusqu'à 450 kg/m) avec le verre 10+10 mm (temp. ind.), H max 110 cm.
• 300 kg/m (testé jusqu'à 450 kg/m) avec le verre 12+12 mm (temp. ind.), H max 180 cm.

NINFA 5 est un produit testé et certifié près le Polytechnique de Milan. Le système est conçu pour fonctionner même avec du verre non trempé

• Avec verre non trempé feuilleté Stratobel Strong AGC depassé la UNI 11678 classe 200 kg/m.
• Avec verre trempé feuilleté depassé la UNI 11678 classe 300 kg/m.

ASSEMBLAGE EN SEULEMENT 4 ÉTAPES
1 - Percer la base du profil:

• tous les 30 cm (classe 200 kg/m)
• tous les 20 cm (classe 300 kg/m).

Insérer les vis de réglage et le joint rigide dans leurs sièges.
2 - Insérer le verre dans le profil.
3 - Mise à plombe le verre avec les vis de réglage. Serrer les vis de réglage intérieures et extérieures pour bloquer le verre.
4 - Contrôler que tout soit bien fait et accrocher la couvertine déjà fournie de joint, avec un click.
