Ninfa 195 - garde-corps - faraone - en verre et aluminium au design minimal - avec système de montage en nez de dalle

INDIQUÉ POUR UNE HAUTE PERFORMANCE SUR FIXATION LATÉRALE

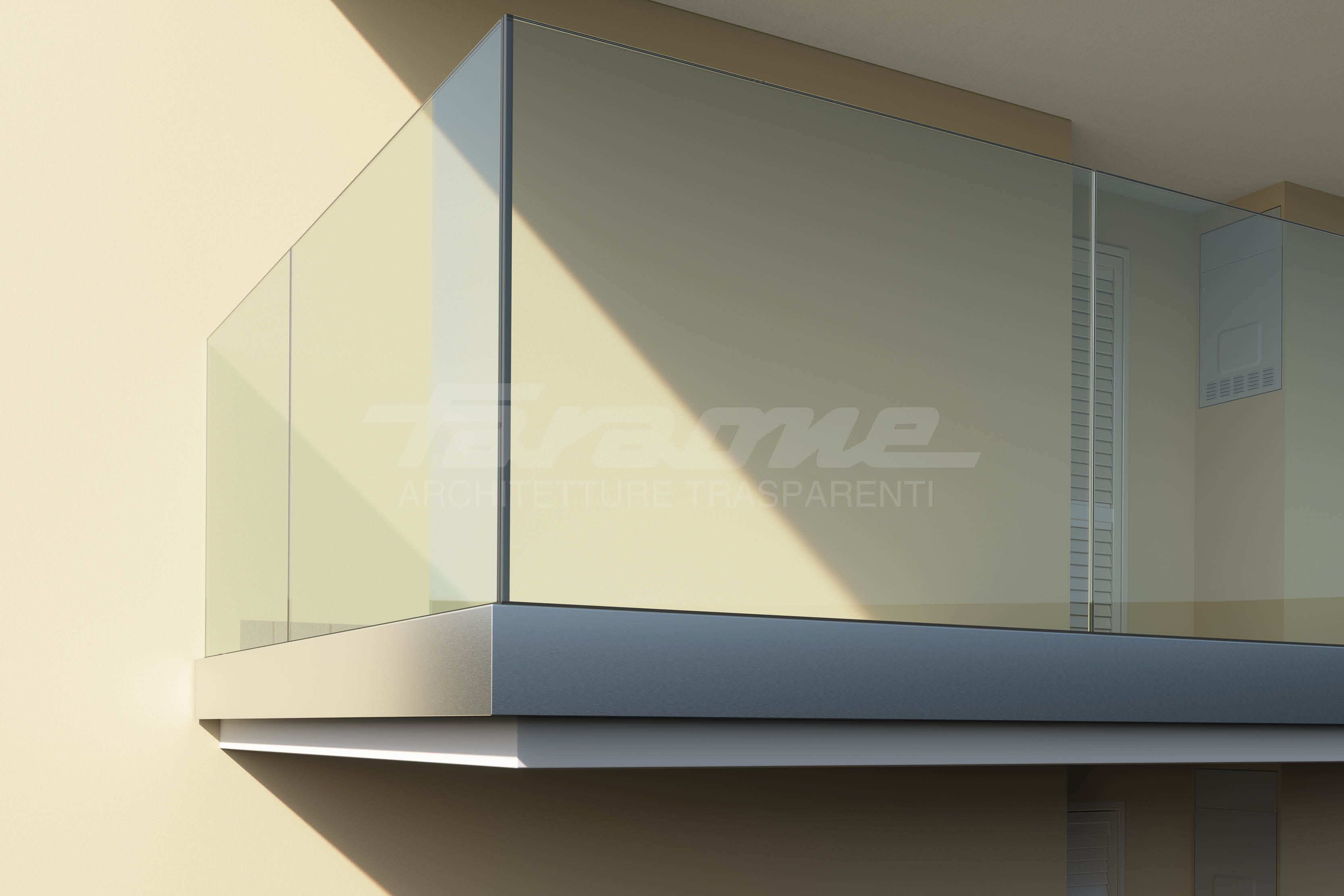

Garde-corps en verre et aluminium au design minimal.
Garde-corps avec système de montage en nez de dalle pour maximiser la surface parcourable des balcons et des terrasses et offrir une visibilité maximale de l'intérieur.

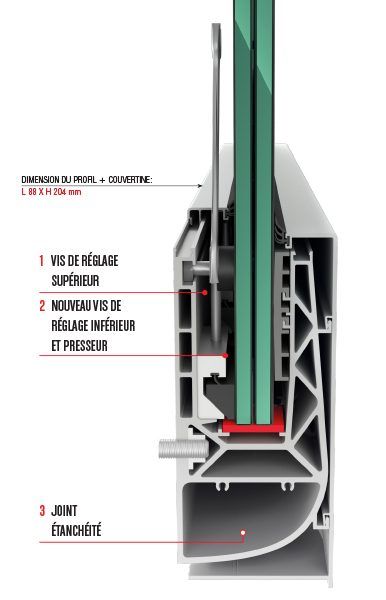

DIMENSIONS DE LA SECTION DU PROFIL:
88 x 204 mm
DESTINATIONS D'UTILISATION RECOMMANDÉES:
Fixation au bord extérieur
SÉCURITÉ :
Le certificat des organismes de certification garantit la sécurité habituelle de Ninfa 195:

• 300 kg/m (testé jusqu'à 450 kg/m) avec le verre 10+10 mm (temp. temp.) PVB h max 110 cm
• 300 kg/m (testé jusqu'à 450 kg/m) avec le verre 12+12 mm(temp. temp.) PVB h max 130 cm
• 300 kg/m (testé jusqu'à 450 kg/m) avec le verre 10+10 mm (temp. temp.) SG h max 130 cm
• 300 kg/m (testé jusqu'à 450 kg/m) avec le verre 12+12 mm (temp. temp.) SG h max 150 cm. Solutions valables pour la norme classe C3 et UNI EN 13.200-3 +20% (stades et les centres sportifs).

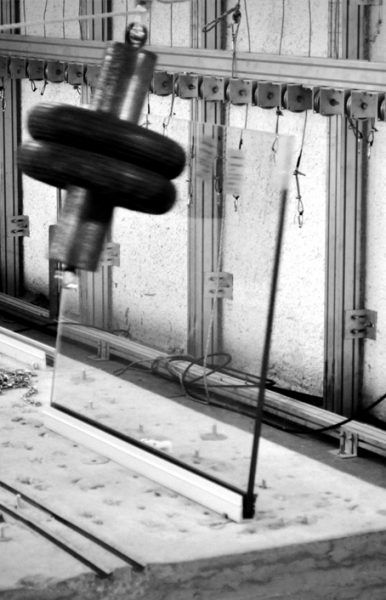

NINFA 195 est un produit testé et certifié près le Polytechnique de Milan.

• Avec verre trempé feuilleté depassé la UNI 11678 classe 300 kg/m.

ASSEMBLAGE EN SEULEMENT 4 ÉTAPES
1 - Percer la base du profil:

• tous les 30 cm (classe 200 kg/m)
• tous les 20 cm (classe 300 kg/m).

Insérer les vis de réglage et le joint rigide dans leurs sièges.
2 - Insérer le verre dans le profil.
3 - Mise à plombe le verre avec les vis de réglage. Serrer les vis de réglage intérieures et extérieures pour bloquer le verre.
4 - Contrôler que tout soit bien fait et accrocher la couvertine déjà fournie de joint, avec un click.
