Ninfa 185 - garde-corps - faraone - en verre et aluminium au design minimale - montage en nez de dalle

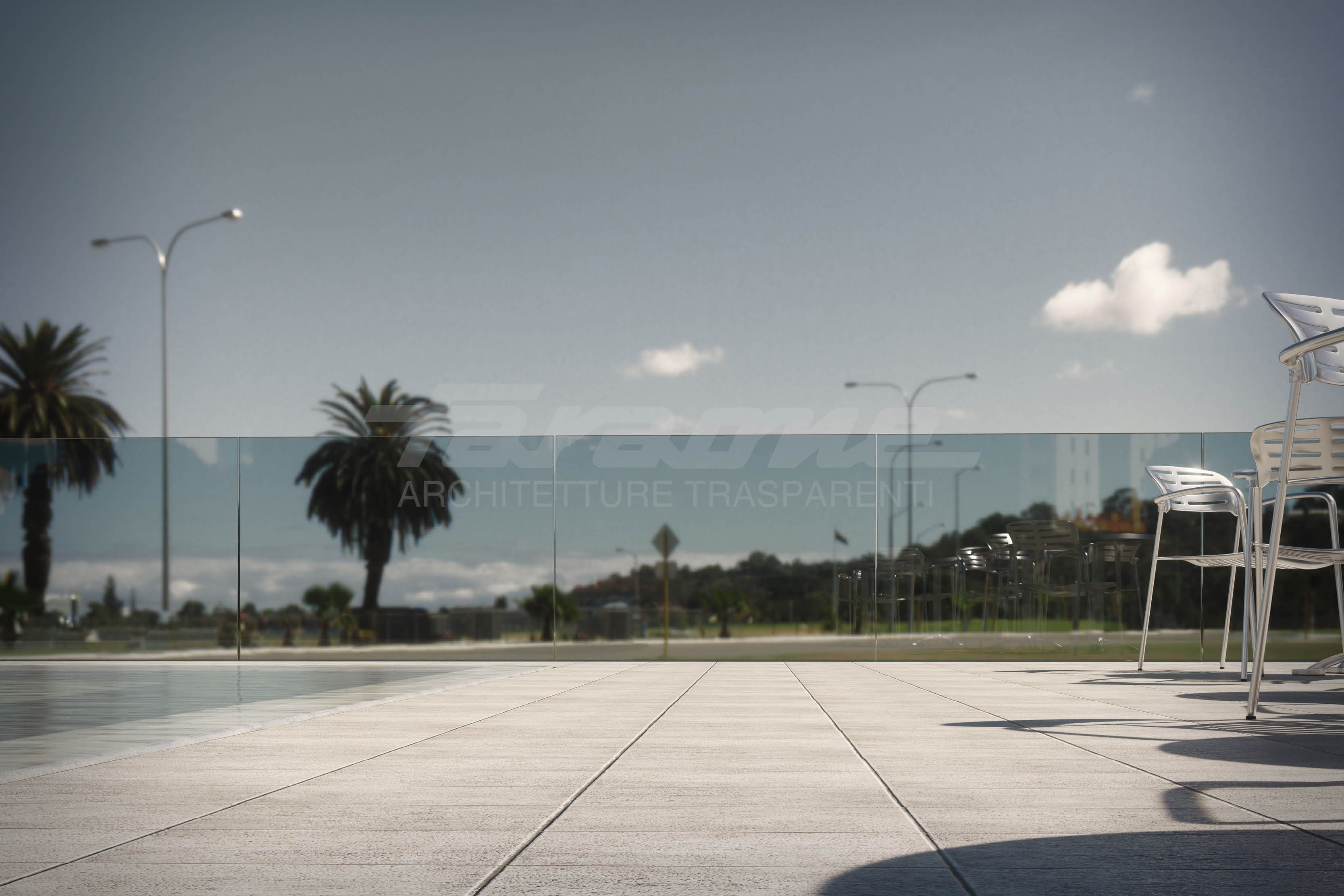

INDIQUÉ POUR UNE FIXATION LATÉRALE « CLASSIQUE » Garde-corps en verre et aluminium au design minimale.

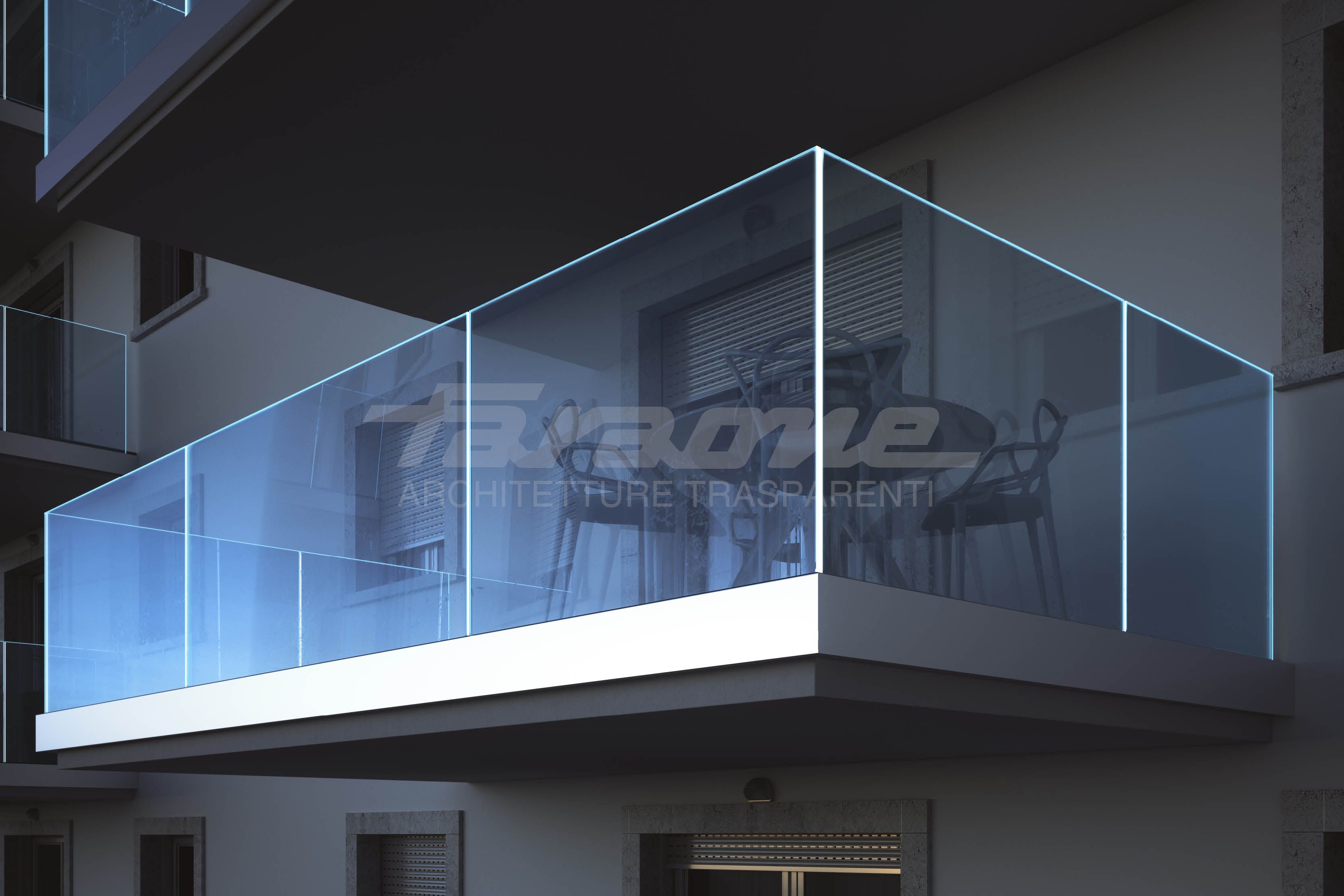

Système de montage en nez de dalle pour maximiser la surface parcourable des balcons et des terrasses et offrir une visibilité maximale de l'intérieur.
DIMENSIONS DE LA SECTION DU PROFIL:
84 x 204 mm
DESTINATIONS D'UTILISATION RECOMMANDÉES:
Fixation au bord extérieur
SÉCURITÉ
Le certificat des organismes de certification garantit la sécurité habituelle de Ninfa 185:

• 200 kg/m (testé jusqu'à 300 kg/m) avec le verre 8+8 mm (temp. ind.) PVB h max 110 cm
• 200 kg/m (testé jusqu'à 300 kg/m) avec le verre 10+10 mm (temp. ind.) PVB h max 120 cm

NINFA 185 est un produit testé et certifié près le Polytechnique de Milan.

• Avec verre trempé feuilleté depassé la UNI 11678 classe 200 kg/m.

ASSEMBLAGE EN SEULEMENT 4 ÉTAPES
1 - Percer la base du profil:

• tous les 30 cm (classe 200 kg/m)
• tous les 20 cm (classe 300 kg/m).

Insérer les vis de réglage et le joint rigide dans leurs sièges.
2 - Insérer le verre dans le profil.
3 - Mise à plombe le verre avec les vis de réglage. Serrer les vis de réglage intérieures et extérieures pour bloquer le verre.
4 - Contrôler que tout soit bien fait et accrocher la couvertine déjà fournie de joint, avec un click.
