Ninfa 175 - garde-corps - faraone - en verre et aluminium au design minimale

FIXATION INTERNE SUR LE MUR PORTEUR

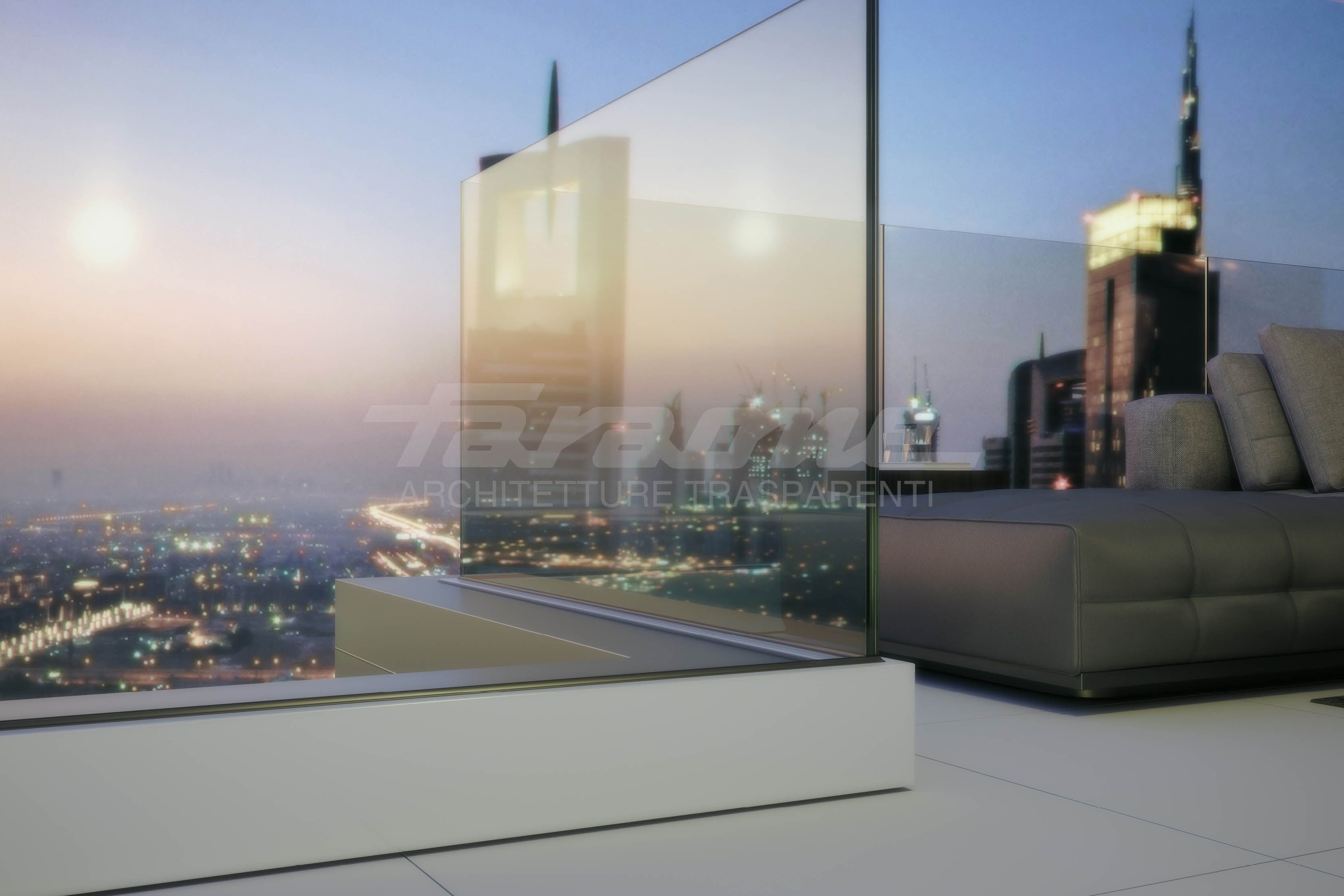

Garde-corps en verre et aluminium au design minimale.
Système conçu pour être fixé à l'intérieur des murs.

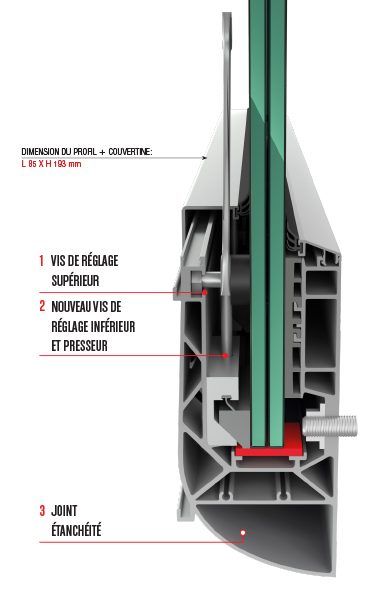

DIMENSIONS DE LA SECTION DU PROFIL:
85 x 193 mm
DESTINATIONS D'UTILISATION RECOMMANDÉES:
Fixation au bord intérieur
SÉCURITÉ
Le certificat des organismes de certification garantit la sécurité habituelle de Ninfa 175:

• 200 kg/m (testé jusqu'à 300 kg/m) avec le verre 8+8 mm (temp. ind.) PVB h max 110 cm
• 300 kg/m (testé jusqu'à 450 kg/m) avec le verre 10+10 mm (temp. ind.) PVB h max 120 cm

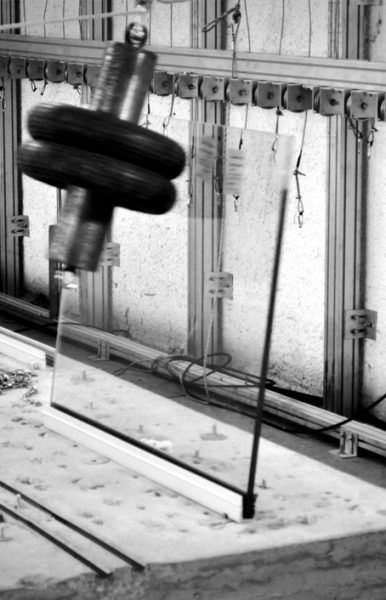

NINFA 175 est un produit testé et certifié près le Polytechnique de Milan.

• Avec verre trempé feuilleté depassé la UNI 11678 classe 300 kg/m.

ASSEMBLAGE EN SEULEMENT 4 ÉTAPES
1 - Percer la base du profil:

• tous les 30 cm (classe 200 kg/m)
• tous les 20 cm (classe 300 kg/m).

Insérer les vis de réglage et le joint rigide dans leurs sièges.
2 - Insérer le verre dans le profil.
3 - Mise à plombe le verre avec les vis de réglage. Serrer les vis de réglage intérieures et extérieures pour bloquer le verre.
4 - Contrôler que tout soit bien fait et accrocher la couvertine déjà fournie de joint, avec un click.
