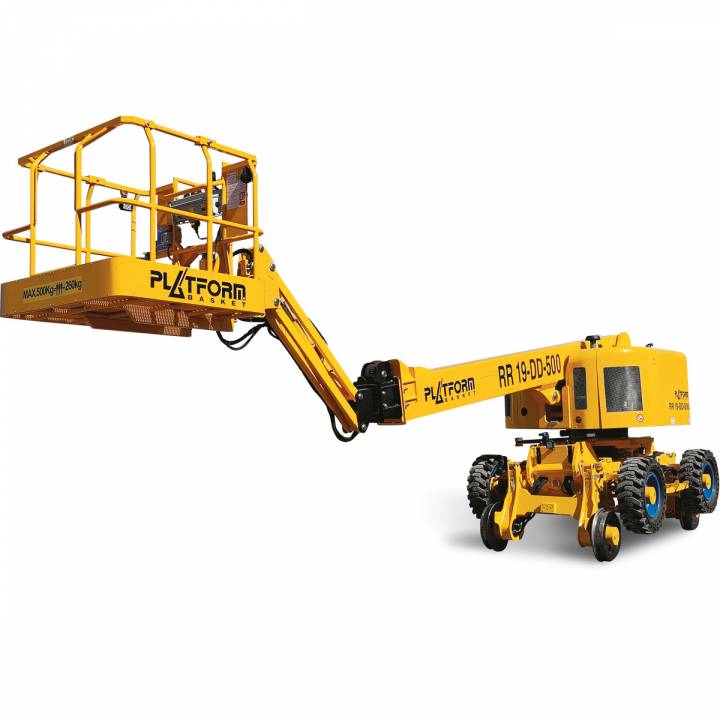

Nacelle articulée puissante, maniable et sûre avec une hauteur de travail jusqu'à 19 m, conçu pour les travaux aériens ferroviaires et à usage civil - rr 19/500

loading

Description

RR 19/500
La nouvelle plateforme RR19/500 est le dernier modèle développé par Platform Basket afin de faciliter la maintenance ferroviaire en hauteur même dans les conditions les plus extrêmes.

L’objectif est de proposer des équipements très polyvalents, d’un poids total de 20 tonnes et
capables de travailler sur des voies ferrées jusqu’à une hauteur utile de 19 m avec une charge utile de 500 kg et 3 personnes à bord.

Le modèle RR19/500 permet d’avoir une plateforme automotrice pour les travaux aériens ferroviaires et à usage civil.

La structure du modèle RR19/500 se compose d’un chariot de base conçu sur des roues
caoutchouc pour une utilisation sur route et hors route. Le système 4WD et AWS assure
une meilleure adhérence au sol dans toutes les conditions de terrain et garantit la marche en crabe et la double direction pour diminuer le rayon de braquage et améliorer la manœuvre d’alignement sur la voie ferrée.

De plus, le chariot de base propose un système de 2 chariots à commande hydraulique qui permettent à la machine de passer des roues caoutchouc aux roues ferroviaires.

La transmission est réalisée avec des moteursroues indépendants pour la commande des roues caoutchouc mais aussi pour les roues ferroviaires.

Chaque moteur-roue dispose d’un frein négatif pour assurer l’arrêt de l’équipement en cas d’absence de force motrice.

Parallèlement, un système à deux vitesses permet à la plateforme RR19/500
d’atteindre une vitesse de 15 km/h sur voie ferrée et 5 km/h sur route.

La puissance est fournie par un moteur diesel endothermique de 55,9 kW déjà approuvé
par EuV. La machine est équipée d’un moteur endothermique de 8 kW qui permet un mouvement à basse vitesse et la récupération de la machine en cas de panne du moteur principal.

Sur demande du client, il est possible d’équiper la plateforme pour un fonctionnement 100
% électrique avec des batteries lithium-ion.

L’équipement peut alors être utilisé dans de grands tunnels, à l’intérieur de bâtiments tels que des hangars, etc.

La structure supérieure est constituée d’une tourelle rotative à 360° avec une mise à niveau
automatique de la nacelle et de la tourelle même en présence d’inclinaison ferroviaire (CANT) jusqu’à 200 mm avec 1435 mm d’écartement.

Cette particularité, commune à toutes les machines de la famille RR, permet une optimisation des diagrammes de travail et un plus grand confort dans l’utilisation de la machine.

Son bras télescopique avec jib la rend très adaptée pour entrer et sortir de la voie ferrée même en cas de route ouverte à la circulation.

Le déplacement sur route, le chargement/ déchargement de la machine du transport
et l’nstallation sur la voie ferrée peuvent être contrôlés à bord et au moyen de la console mobile portée par l’opérateur au sol.

L’ergonomie du module de commande est facile à utiliser au moyen de joystick, de leviers et d’un affichage intuitif.

La nacelle aérienne entièrement en acier offre un espace de travail suffisant et permet d’accueillir 3 personnes à bord plus du matériel (500 kg).

À travers un enchaînement de tresses en cuivre de section de 35 mm2, situées entre les différentes articulations de la plateforme, l’équipotentiel entre la nacelle opérateur et la voie ferrée est garanti pour assurer la sécurité du personnel à bord en cas de tension électrique.

Principaux domaines d’utilisation:
  • Dans les domaines civils et industriels, elle permet des travaux de construction et de maintenance en hauteur même en présence de charges élevées dans la nacelle.
  • Accès par voie ferrée pour les gros travaux de maintenance en hauteur et ligne électrique ferroviaire en général.
  • Dans des conditions de travail où il faut travailler sans émissions polluantes et acoustiques grâce aux équipements munis de batteries lithium-ion pour permettre une énergie propre à 0 émission.
  • Compacte, robuste et polyvalente pour la maintenance ferroviaire en hauteur.

Avantages:
  • 500 kg de charge dans la nacelle
  • 19,00 m de hauteur de travail
  • 12,50 m de déport latéral
  • Panier 3 postes
  • Plateforme autonivelante sur courbe en binaire (CANT) et inclinaison de la route
  • Transmission indépendante sur roue caoutchouc et roue ferroviaire
  • Moteur diesel Hatz 55,9 kW EuV
  • Possibilité de manœuvrer la machine depuis le sol par radiocommande
  • Large gamme d’accessoires et de personnalisations selon le pays de certification.
