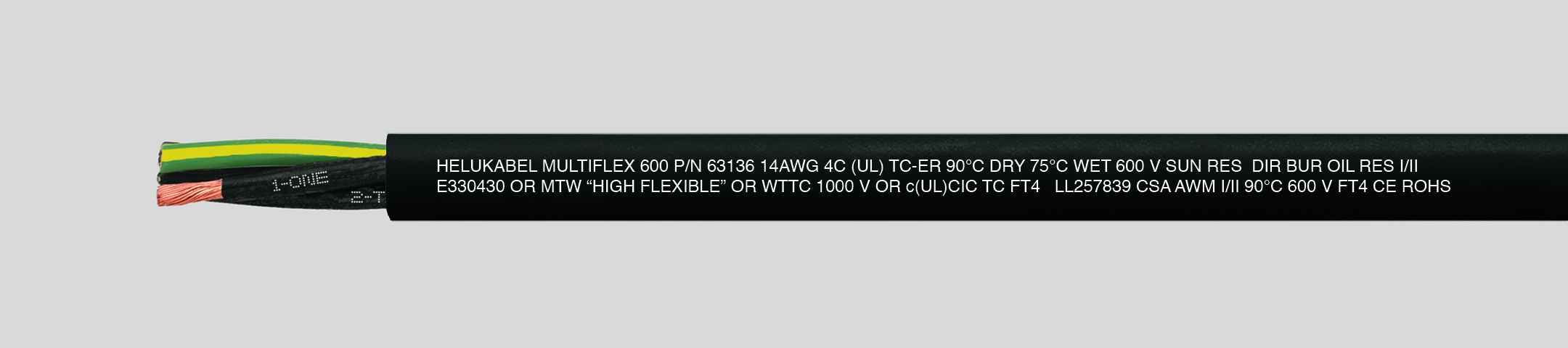

MULTIFLEX 600
extra-souple, résistant aux huiles, pose ouverte, TC-ER, PLTC-ER, NFPA 79 Edition 2012
Caractéristiques techniques

• câble de commande PVC très souple selon
  UL-Std.1277
• Plage de température
  en mouvement -5°C à +90°C
  pose fixe -40°C à +90°C
• Tension nominale
  TC 600 V
  TC Wind Turbine(WTTC) 1000 V
• Tension d'essai 3000 V
• Rayon de courbure minimum
  en mouvement 7,5x Ø câble
• Résistance d'isolement
  minimum 20 MOhm x km
• Résistance aux rayonnements
  jusqu'à 80x10 6 cJ/kg (jusqu'à 80 Mrad)

Structure

• Âme en cuivre nu, brins ultra-fins à dimensions AWG
• Isolation des conducteurs en PVC spécial, avec enveloppe de nylon transparent (skin)
• Repérage des conducteurs selon DIN VDE 0293 conducteurs noirs numérotés en continu en blanc
• Conducteur de protection V/J, à partir de 3 conducteurs en couche externe
• Conducteurs toronnés en couches à longueurs de pas optimisées
• Séparateur
• Gaine extérieure en PVC spécial
• Gaine noire (RAL 9005)
• à repérage en longueur, en pieds (feet)

Propriétés

• auto-extinguible, non propagateur de la flamme selon CSA FT4
• Matériaux utilisés pour la fabrication exempts de silicone et de cadmium,
• ainsi que de substances pouvant réduire l'adhérence de la peinture
• Résistant aux UV

Essais

• UL : TC-ER, PLTC-ER (AWG 18 - AWG 12), ITC-ER (AWG 18 - AWG 12), MTW, NFPA 79 2012, WTTC 1000 V, DP-1, OIL RES I&II, 90°C dry / 75°C wet, Classe 1 Div. 2 per NEC Art 336, 392, 501, crush impact test selon UL 1277
• CSA : c(UL) CIC-TC FT4, CSA AWM I/II A/B FT4

Remarques Avantages

• Grande souplesse, pose facile

Disponible sur demande

• avec conducteurs bleus (DC)
• avec conducteurs rouges (AC)
• Gaine extérieure grise ou TPE

Utilisation HELUKABEL® MULTIFLEX 600 est un câble de commande extrêmement souple résistant aux huiles. La combinaison spéciale de TC-ER, PLTC-ER et ITC-ER permet de l'utiliser comme câble de raccordement en mouvement permanent, dans des machines et installations industrielles selon NFPA 79 Edition 2012. Homologué pour la pose ouverte et non protégée entre les chemins de câbles et les machines. L'excellente résistance aux huiles, OIL RES I & II, garantit une durée de vie prolongée dans les installations industrielles, dans des environnements secs, humides ou mouillés. Domaines d'application recommandés : lignes de production, installations de remplissage, génie mécanique, armoires électriques, installations de convoyage, machines d'emballage, industrie automobile. Respecter impérativement les instructions de montage pour installer les câbles dans les chaînes d'alimentation en énergie.
CE = produit conforme à la Directive CE Basse tension 2014/35/EU.
