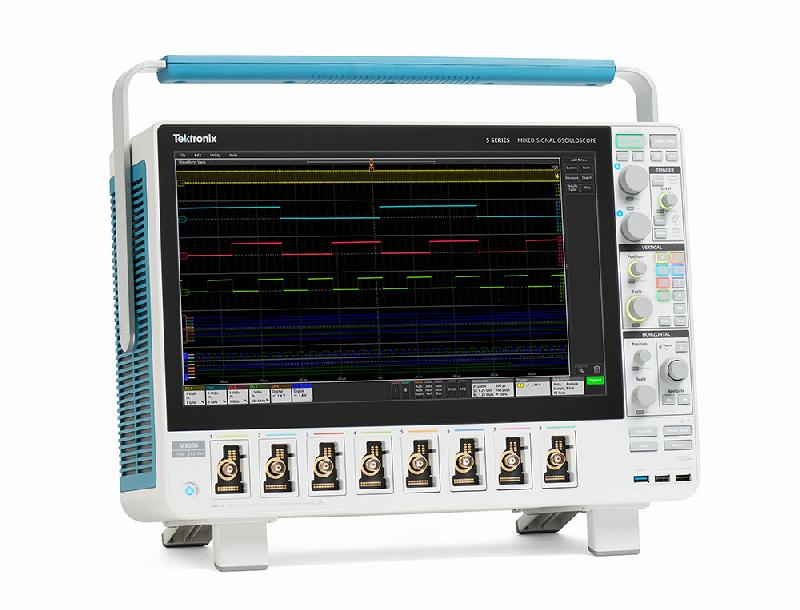

MSO5-SERIE | Oscilloscopes numérique mixtes Tektronix MSO Série 5, 4, 6 ou 8 voies, 350 MHz à 2 GHz

Les oscilloscopes MSO série 5 avec 4, 6 ou 8 voies d'entrées indépendantes et de bande passante de 350 MHz à 2 GHz permettent de visualiser avec une grande lisibilité des signaux de systèmes complexes sur un large écran graphique couleur haute résolution 15,6'' (1920 x 1 080 pixels). Avec la technologie FlexChannel qui offre une grande flexibilité, chaque voie peut être configurée en entrée analogique ou logique (8 bits). Chaque forme d'onde peut aussi être affichée individuellement avec sa propre échelle. L'oscilloscope est rapide à prendre en main grâce à son interface utilisateur à écran tactile très conviviale et intuitive. Le taux de rafraîchissement de l'écran très élevé, supérieur à 500 000 formes d'ondes par seconde, offre la possibilité de visualiser des phénomènes intermittents sur les systèmes numériques. De nombreuses options étendent les fonctionnalités de l'appareil vers l'analyse de spectre, de puissance ou de protocoles séries.

PRINCIPALES CARACTÉRISTIQUES :

• Bande passante : de 350 MHz à 2 GHz

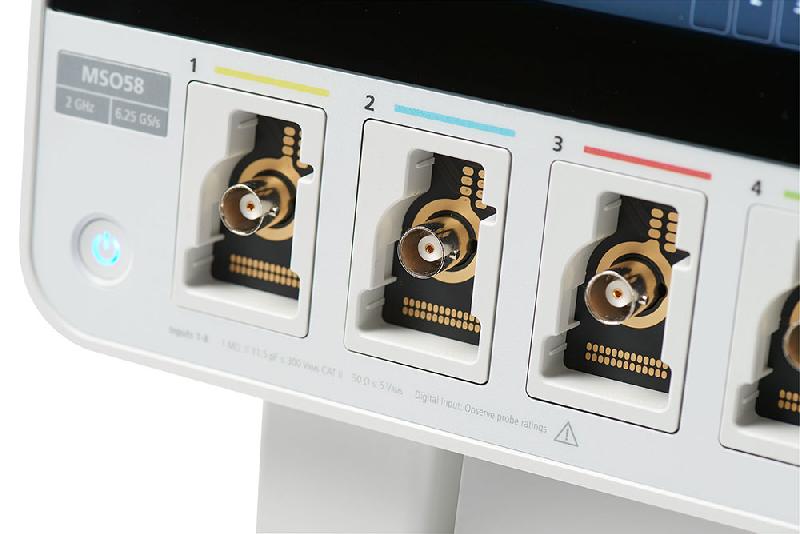

• 4, 6 ou 8 voies d'entrées FlexChannel

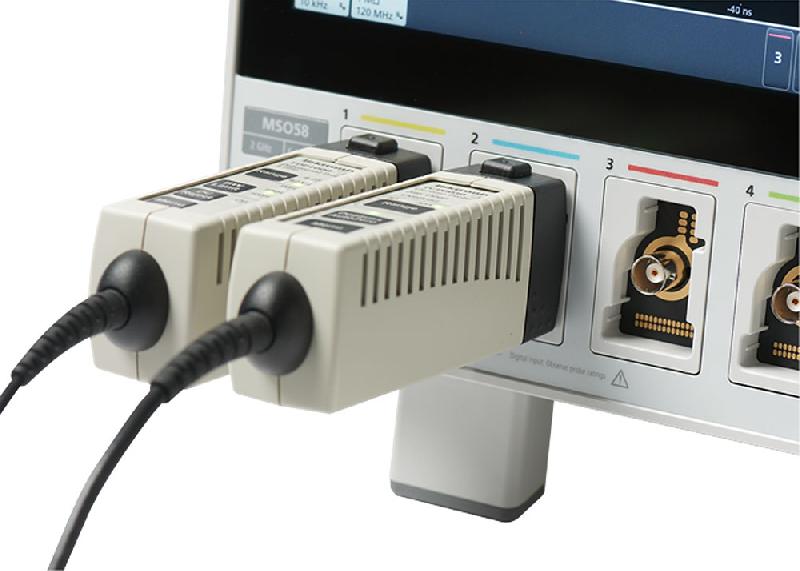

• Jusqu'à 32 voies numériques (avec sondes TLP058 en option)

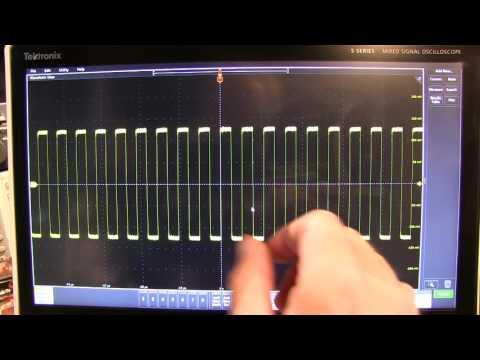

• Interface utilisateur conviviale avec large écran tactile 15,6'' (1920 x 1080 pixels)
• Zoom numérique par pincement et balayage
• Fréquence d'échantillonnage de 6,25 Géch / s sur toutes les voies
• Profondeur mémoire : 62,5 Mpoints en standard (en option 125 Mpoints)
• Taux de rafraîchissement : > 500 000 formes d'ondes / s
• Résolution verticale 12 bits (jusqu'à 16 bits en mode HR)
• 36 mesures automatiques avec FFT

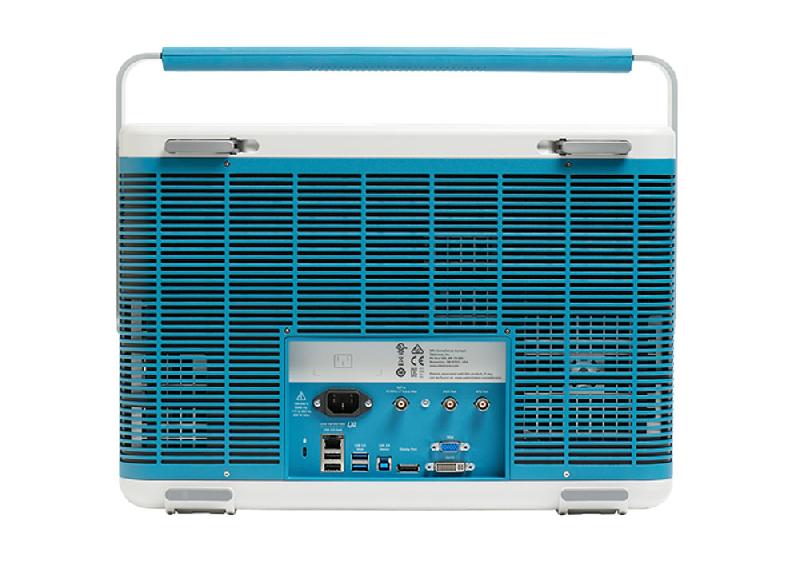

• Interfaces Ethernet LXI, USB 2.0 Device/Host, DVI-D, VGA, HDMI
• Contrôle à distance par navigateur Web.
• Multimètre numérique RMS AC+DC 4 digits
• Fréquencemètre / Compteur numérique 8 digits
• Analyse de puissance automatisée (option)
• Analyse de spectre "Spectrum View" (option)
• Décodage bus séries multiprotocole (option)
• Test de conformité automatique Ethernet (option)
• Analyses avancées de la gigue et de l'oeil (option)
• Générateur de fonctions arbitraires 50 MHz (option)
