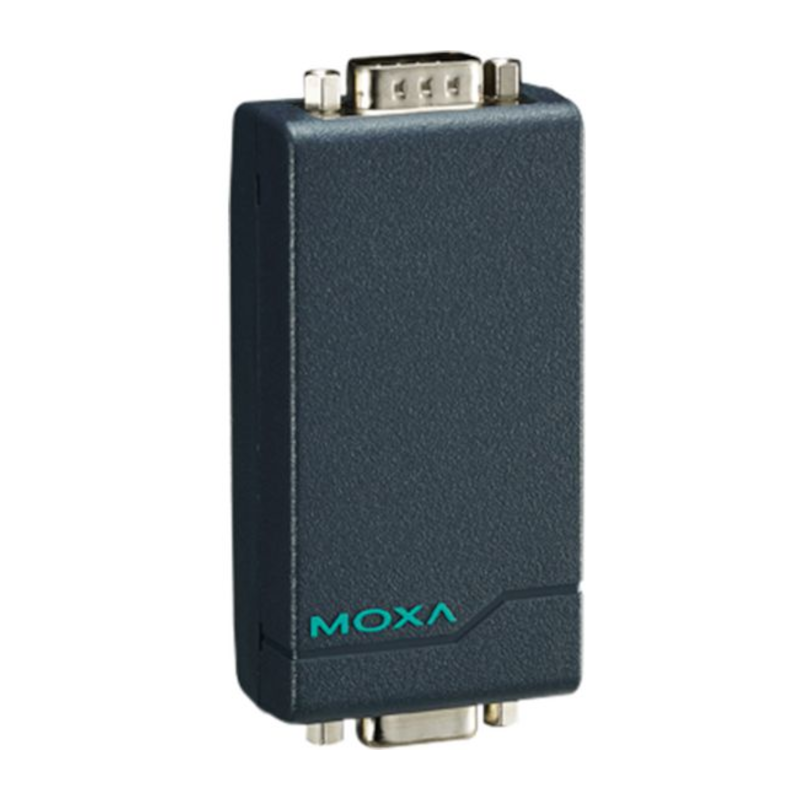

Moxa TCC-82

Le TCC-82 fournit une isolation électrique complète pour la communication série bidirectionnelle entre deux dispositifs RS-232 dans un boîtier compact de qualité industrielle.
Les deux côtés d'une connexion RS-232 sont isolés optiquement pour assurer une protection parfaite contre les surtensions dues à la foudre, les courts-circuits accidentels à haute tension et les boucles de terre. Les isolateurs intégrés à large plage sont testés pour garantir qu'ils peuvent résister à plus de 4 kV rms d'entrée à sortie pendant une minute. Cela signifie que le TCC-82 répond non seulement aux exigences des communications de données série générales, mais aussi aux normes élevées requises par les applications d'automatisation industrielle et médicales. Le TCC-82 protège les lignes de données TxD et RxD, et il protège également les lignes de poignée de main RTS et CTS pour un total de quatre canaux isolés afin de fournir une protection complète de vos applications RS-232.

Source d'alimentation externe non requise
Le TCC-82 prend en charge l'alimentation par le port, ce qui signifie qu'il peut être alimenté directement par les périphériques série connectés. L'alimentation est obtenue à partir des lignes RS-232 TxD, RTS ou DTR, que le signal soit haut ou bas, ce qui élimine le besoin d'une alimentation externe. Cependant, une alimentation externe peut être utilisée si les lignes de poignée de main ne sont pas disponibles, si le câble série est trop long, ou si le dispositif série est un dispositif à faible puissance. Pour l'alimentation externe, le TCC-82 peut utiliser un adaptateur de 5 à 12 VDC ou un cordon d'alimentation USB. Notez que les deux côtés de la connexion sont alimentés indépendamment, donc si nécessaire, un côté peut compter sur l'alimentation du port et l'autre sur une source d'alimentation externe. Lorsque vous installez le TCC-82, nous vous recommandons de connecter tous les signaux de sortie. Le TCC-82 est alimenté par ces signaux même s'ils ne sont pas utilisés par votre système. Il faut faire attention lors du choix de l'alimentation externe si votre application nécessite la totalité des 4 kV d'isolation. La plupart des alimentations commerciales ne fournissent qu'une isolation de 1500 VAC entre les enroulements primaires et secondaires. Si vous utilisez une alimentation externe pour les deux côtés du TCC-82, assurez-vous que des sources d'alimentation distinctes sont utilisées, chacune avec une protection d'isolation suffisante.
