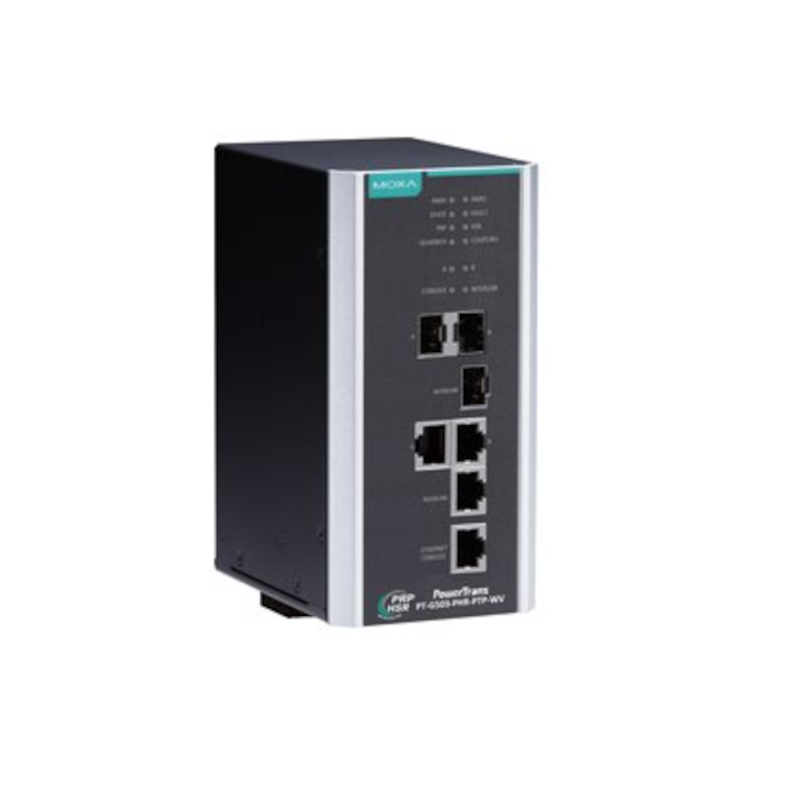

Moxa PT-G503

Les commutateurs redondants PT-G503-PHR-PTP (RedBox) sont conformes aux derniers protocoles de redondance normalisés pour les réseaux d'automatisation industrielle, CEI 62439-3 Clause 4 (Parallel Redundancy Protocol, PRP) et CEI 62439-3 Clause 5 (High-availability Seamless Redundancy, HSR). PRP/HSR garantissent la plus haute disponibilité du système et l'intégrité des données pour les applications critiques dans les sous-stations électriques et/ou les systèmes d'automatisation de processus qui ne nécessitent aucune redondance de temps de récupération. Les protocoles redondants Coupling et QuadBox sont également pris en charge. Avec le couplage et la QuadBox, les anneaux HSR peuvent être connectés pour rendre le réseau redondant plus polyvalent. La série PT-G503-PHR-PTP est livrée avec trois ports combinés 10/100/1000BaseT (X) et SFP 100/1000 Base X.
Un emplacement (port INTERLINK) est destiné à une liaison interne pour la connexion à un SAN (Single Attached Node). Les deux autres ports (ports LAN A et LAN B) sont destinés aux communications de protocole redondant PRP/HSR. Avec cette conception de port Ethernet Gigabit complet, la série PT-G503-PHR-PTP offre des performances élevées pour les systèmes PRP / HSR.
La série PT-G503-PHR-PTP fournit également IEEE 1588v2 PTP en mode d'horloge transparent en une étape de bout en bout pour les applications critiques en matière de synchronisation et les entrées d'alimentation redondantes isolées avec une alimentation 18 à 72Vdc ou 85 à 264Vac/88 à 300Vdc pour augmenter la fiabilité de l'alimentation.
Fonctionnalités et avantages supplémentaires

• PRP (Parallel Redundancy Protocol): transmettez ou recevez deux chemins actifs indépendants vers / depuis différents LAN simultanément sur un réseau à temps de récupération nul


• HSR (High-availability Seamless Redundancy): chaque trame est dupliquée puis transmise dans les deux sens de l'anneau HSR pour fournir un temps de commutation nul


• Couplage PRP / HSR: prend en charge le couplage d'un nœud d'anneau HSR à des réseaux locaux PRP redondants (jusqu'à 7 réseaux locaux PRP)


• Fonction QuadBox: prend en charge le couplage par les pairs d'anneaux via l'interconnexion de deux ports INTERLINK sur deux RedBox séparés


• Fiber Check ™ fournit des fonctionnalités de surveillance et de diagnostic sur les ports fibre SFP


• Horloge transparente de bout en bout IEEE 1588v2 PTP (Precision Time Protocol) en une étape pour une synchronisation précise de l'heure des réseaux


• Avertissement automatique d'exception par e-mail et sortie relais


• Configurable via navigateur Web, CLI, utilitaire Windows et configurateur de sauvegarde automatique ABC-02
