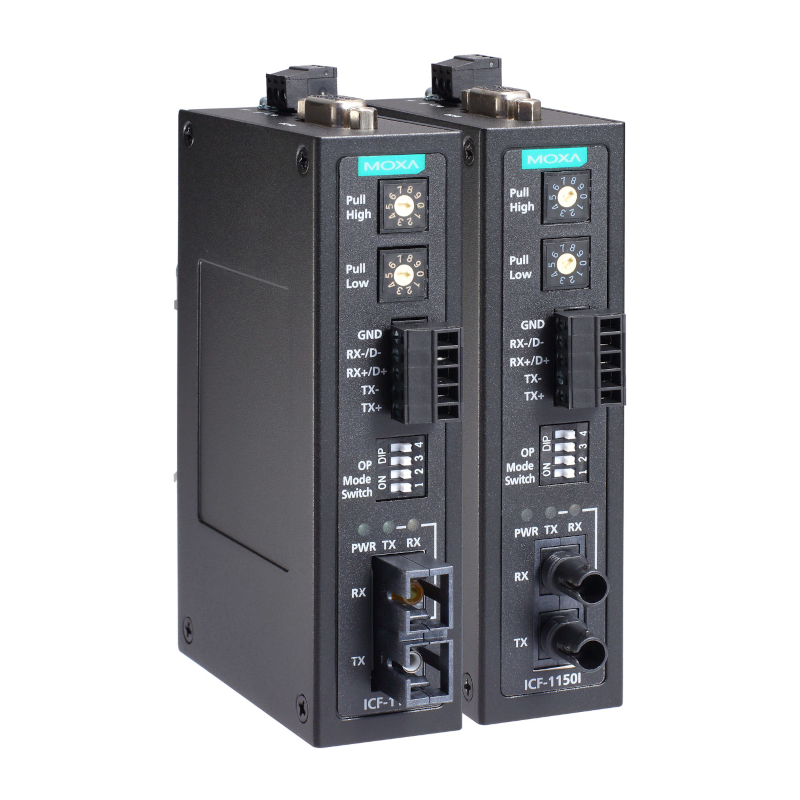

Moxa Gamme ICF-1150

Les convertisseurs série-fibre ICF-1150 transfèrent les signaux RS-232/RS-422/RS-485 vers des ports en fibre optique pour améliorer la distance de transmission. Lorsqu'un dispositif ICF-1150 reçoit des données de n'importe quel port série, il les envoie par les ports de fibre optique. Ces produits prennent non seulement en charge les fibres monomodes et multimodes pour différentes distances de transmission, mais des modèles avec protection d'isolation sont également disponibles pour améliorer l'immunité au bruit. Les produits ICF-1150 sont dotés d'une fonction de communication à trois voies et d'un commutateur rotatif permettant de régler la résistance d'excursion haute/basse pour une installation sur site.
Communication à trois voies
La série ICF-1150 supporte 2 ports série, avec un connecteur DB9 pour la communication RS-232 et un bornier amovible pour la communication RS-422 ou RS-485. Les 3 ports (2 ports série et un port fibre) sont complètement indépendants. Quand un convertisseur ICF-1150 reçoit des données d'un port, il envoie les données par les 2 autres ports. Par exemple, lorsque le convertisseur ICF-1150 reçoit une commande du maître distant via le port fibre, il convertit le signal et envoie la commande via les ports RS-232 et RS-422/485 en même temps. Si l'utilisateur surveille un système fonctionnant sur un réseau RS-485, il n'est pas nécessaire d'utiliser un convertisseur RS-232 à RS-485 supplémentaire pour connecter le port série de l'ordinateur portable au bus RS-485.
Commutateur rotatif pour le réglage de la résistance Pull High/Low
L'interface RS-485 prend en charge les connexions multipoints ou en chaîne, que les ingénieurs système utiliseront pour connecter des dispositifs série tels que des compteurs, des RTU et des lecteurs, ensemble sur le même bus. Comme le nombre de dispositifs série sur le même bus entraîne une augmentation de l'impédance de la ligne de données, l'ICF-1150 permet aux utilisateurs de régler la résistance d'excursion haute/basse. Il suffit de tourner le commutateur à la valeur appropriée sans retirer l'ICF-1150 du rail DIN.
