Motorisation de portail battant - FAAC - 185 x 260 x 310 mm - sécurité anti-vent et kit batterie en option

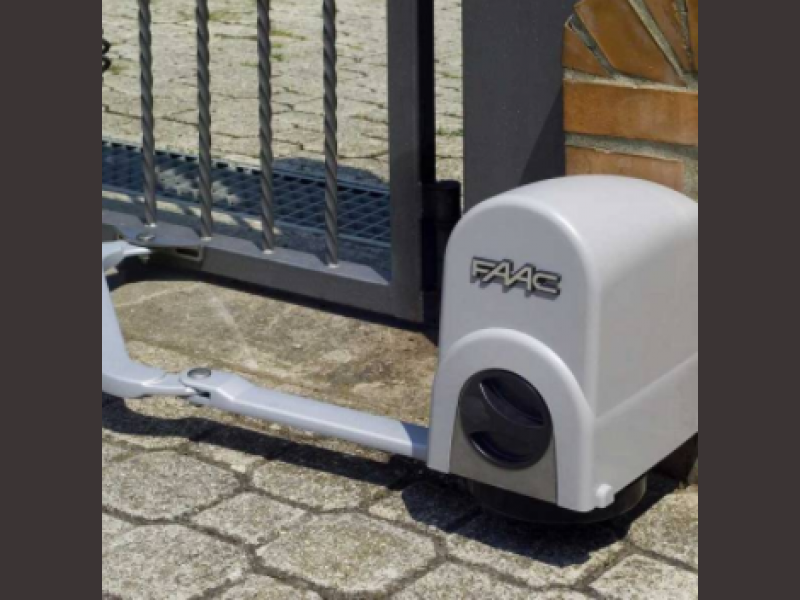

MOTORISATION DE PORTAIL BATTANT FAAC
FIABILITÉ
Design et compact, ce nouveau moteur bénéficie de l'exigence de qualité de la fabrication FAAC à vocation industrielle qui est ici déclinée pour des applications résidentielles.
Sa fonction anti-vent garantit une bonne sécurité car le moteur fait la différence entre un coup de vent ou un obstacle et parvient à finaliser sa course.
En cas de coupure de courant, le déverrouillage s'effectue en toute simplicité grâce à une molette très accessible et protégée par une clé.
Son kit batterie (en option), logé dans le carter du moteur, permet le fonctionnement même en l'absence de courant.
La vitesse réglable du moteur permet d'offrir à l'utilisateur une configuration sur-mesure.
SÉCURITÉ
Le motoréducteur irréversible et les arrêts mécaniques intégrés évitent l'installation de dispositifs électromécaniques de fermeture.
Le dispositif électromécanique anti-écrasement permet de réaliser des installations conformes aux normes européennes EN 12453 - EN 12445.
Caractéristiques techniques

• Alimentation : 230 Vca
• Moteur électrique : 24 Vcc
• Puissance absorbée : 140 W et 120 W
• Couple maxi : 250 Nm
• Vitesse angulaire maxi : 13°/s
• Longueur maxi vantail* : 2,5 m
• Poids vantail maxi** : 350 Kg maxi
• Fréquence d'utilisation à 20°C : 80 cycles/jour
• Cycles consécutifs à 20°C : 30
• Degré de protection : IP 44
• Température d'utilisation : -20°C ÷ +55°C
• Poids : 8,7 kg et 7,0 kg
• Dimensions : 185 x 260 x 310 mm (L x l x H)

Carte électronique

• Tension d'alimentation : 230 Vca (+6% -10%) - 50 Hz
• Puissance absorbée : 20 W
• Charge maxi Moteur : 120 x 2
• Courant maxi accessoires (+24 V) : 100 mA
• Courant maxi accessoires BUS : 400 mA
• Température d'utilisation : -20°C - H+55°C
• Fusibles de protection : F1 = auto régénérateur; F2 = T2A - 250 V
• Logiques de fonctionnement : Automatique / semi-automatique (pas à pas)
• Temps de travail (délai d'attente) : 90 s (fixe)
• Temps de pause : Variable en fonction de l'apprentissage (de 0 à 10 min)
• Entrées bornier : Open A, Open B, Stop, BUS (E/S)
• Entrées connecteur : Alimentation, batterie, module RF
• Sorties bornier : Moteurs, lampe clignotante, alimentation accessoires, électro serrure, contact éclairage de service (90 s fixe)
• Fonctions programmables : Logique (AP, EP), vitesse (élevée 13°/s et basse 10°/s)
• Fonctions apprentissage : Temps de pause, retard de vantail 2 en fermeture
• Types de canaux radio intégrés : DS, SLH (maxi 250 canaux) LC (maxi 250 canaux)
