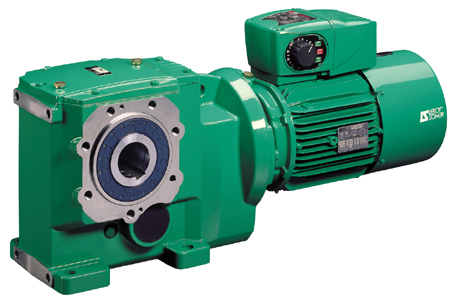

Motoreducteur a sortie orthogonale

Arbre de sortie perpendiculaire à l'arbre d'entrée
Moments de sortie de 1 à 10 000 N. m
* MINIBLOC :
- MVB :
Les motoréducteurs de vitesse Minibloc MVB sont des appareils à roue et vis. Ils sont particulièrement compacts et légers tout en gardant de hautes performances.
Une taille : MVB
Moment nominal de sortie : de 5 à 14 N. m
Puissances : de 0.04 à 0.37 kW
Rapport de réduction de 5 à 90
Fonctionnement très silencieux
- MVA :
Les motoréducteurs de vitesse Minibloc MVA sont des appareils à roue et vis. Ils sont particulièrement compacts et légers tout en gardant de hautes performances.
Une taille : MVA
Moment nominal de sortie : de 1 à 33 N. m
Puissances : de 0,04 à 0,37 kW
Rapport de réduction de 5 à 90
Fonctionnement très silencieux.
- MVDE-MVBE :
Les réducteurs Minibloc MVDE-MVBE sont des appareils à double réduction :
Train d'entrée : système roue et vis haute qualité, ce qui permet d'assurer un très bas niveau de bruit de fonctionnement.
Train de sortie : à engrenages hélicoïdaux en acier traité, ce qui permet d'assurer de hautes performances en sortie.
L'ensemble est très compact et cette combinaison permet de hauts rendements pour les réductions annoncées.
Deux tailles : MVDE-MVBE
Moment nominal de sortie : de 15 à 100 N. m
Puissances : de 0,06 à 0,37 kW
Rapports de réduction : de 1/21 à 1/540
Deux étages de réduction
Réversible jusqu'à 1/100
Fonctionnement très silencieux.
* MULTIBLOC :
A roue et vis sans fin
- Mb 2110 :
Moment nominal de sortie : de 5 N. m à 55 N. m
Puissances : de 0,045 à 0,55 kW
Rapports de réduction : de 7,5 à 100
Rendement : 45 % à 84 %
Fonctionnement très silencieux.
- Mb 2000 :
Une gamme de six tailles : 31, 22, 23, 24, 25, 26
Moment nominal de sortie : de 20 N. m à
1500 N. m.
Puissances : de 0,18 à 9 kW.
Rapports de réduction : de 5,2 à 100.
Rendement : 55 % à 88 %.
Fonctionnement très silencieux.
* ORTHOBLOC :
A engrenages et couple conique
Une gamme de sept tailles : 22, 23, 24, 25, 26, 27, 28
Moment nominal de sortie : de 80 N. m à 10 000 N. m
Puissances : de 0,18 à 75 kW
Rapports de réduction : de 5 à 125
trois trains d’engrenages
Rendement élevé : 95 %.
Réversible.
Fonctionnement silencieux.
