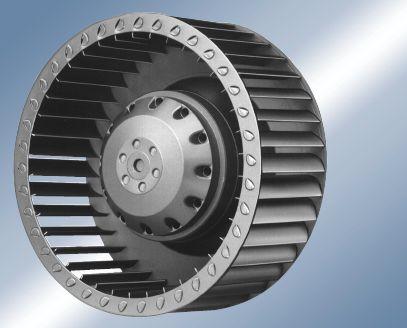

Moto-turbine à action

La turbine du type à action (aubes recourbées vers l’avant)
est réalisée en tôle d’acier galvanisé.
Elle est sertie directement sur le rotor.
Le sens de rotation est vu côté rotor (aspiration).
Un pavillon d’aspiration, concentrique à l’aspiration de la turbine, permet une alimentation optimale en air.
Les dimensions sont précisées en page 48.
Moteur à rotor extérieur, réglable en vitesse par réduction de la tension d’alimentation.
- Degré de protection IP 44.
- Classe d’isolation B.
- Protection thermique par thermocontact de bobinage.
- Roulements à billes capsulés sur les deux faces.
Afin de convertir la pression dynamique développée en extrémité des aubes en pression statique, ces
turbines nécessitent l’utilisation d’une volute.
