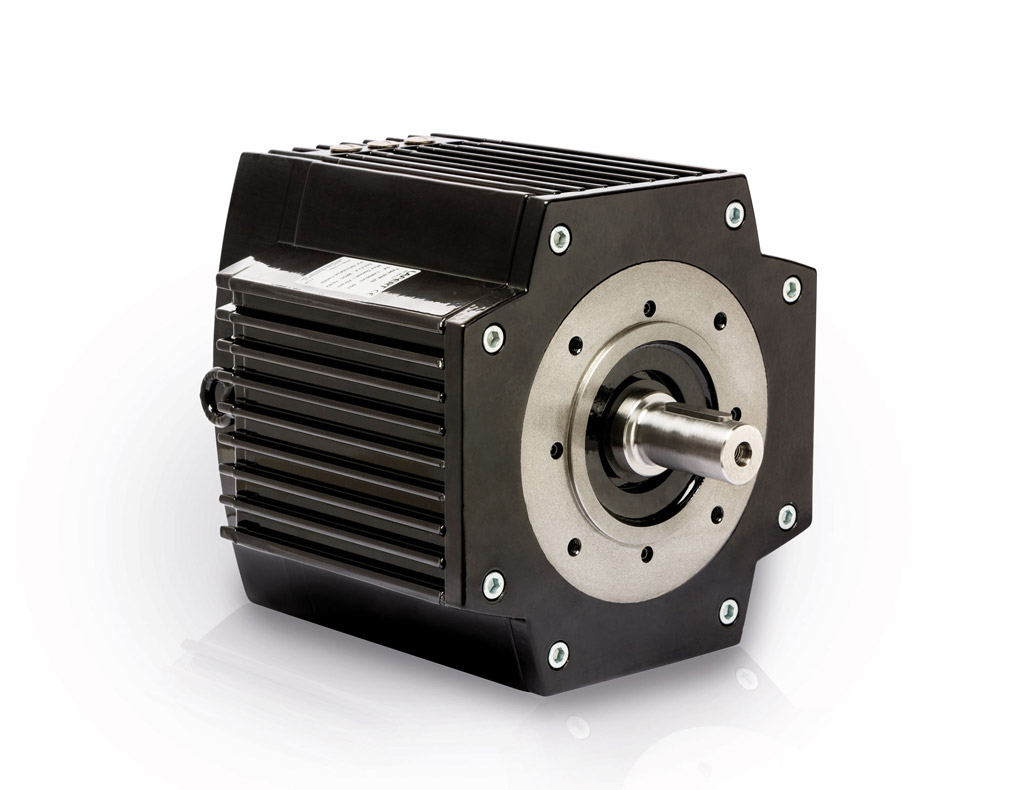

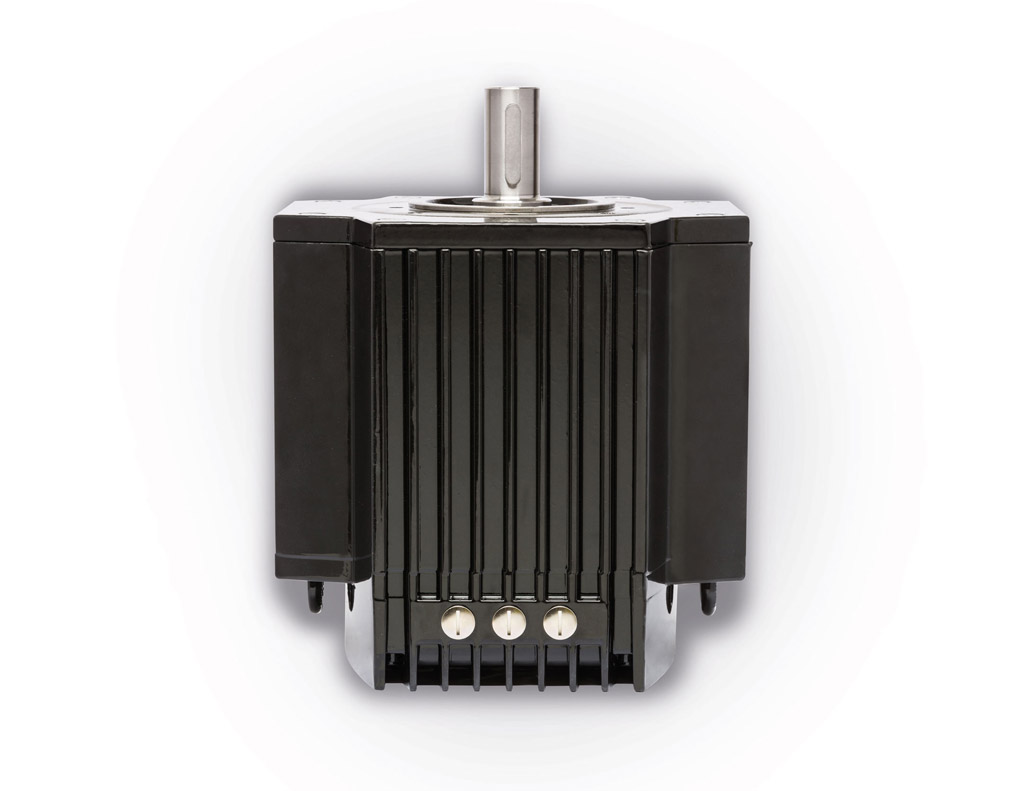

Moteur accouplement direct avec variateur integré pour ventilateur - pm moteurs synchrones-ie4
Description
Économie d'énergie de plus de 50%
Zone de commande - excellente climatisation et le maintien d'une température constante
Solution intégrée et compacte sans réducteur
Grand assortiment de ventilateurs pour des systèmes de ventilation de grande surface
Les systèmes de ventilation peuvent être conçus dans de nombreuses variantes afin de produire un système fonctionnel et efficace. Pour l'utilisation dans des structures ayant des salles ou des halls spacieux, une nouvelle solution économique est disponible pour assurer une répartition de température homogène et un refroidissement correct. Un nouveau concept est d'utiliser la faible vitesse du moteur synchrone à aimants permanents avec des ventilateurs de grand diamètre (jusqu'à 7m) en réduisant la consommation d'énergie.
L'innovant moteur synchrone à aimants permanents à faible vitesse, spécialement conçu pour les ventilateurs HVLS (High Volume Low Speed) avec de grands diamètres est proposé sous le nom IFM, Integrated Drive Direct Fan Motor (Moteur de Ventilateur à accouplement direct avec variateur intégré). La vitesse du ventilateur peut être contrôlée par un variateur intégré et étant donné que le système est complètement sans réducteur (Gearless), le rendement est augmenté et la maintenance considérablement réduite.
La faible vitesse des grands ventilateurs a l'avantage de déplacer une quantité importante d'air à faible vitesse tout en consommant moins d'énergie par rapport aux systèmes traditionnels de ventilation. Dans de nombreux cas, une économie d'énergie de plus de 50% est attendue. Il offre également l'avantage de générer de très faibles émissions de bruit et d'améliorer l'environnement, en créant un espace plus frais et confortable.
Il a été prouvé qu'une vitesse de l'air > 3 m/s apporte un refroidissement supplémentaire insignifiant. La solution plus économique pour répartir la température et assurer un bon refroidissement consiste donc à installer un grand ventilateur à faible vitesse avec une vitesse de l'air < 3m/s.
De l'agriculture à l'industrie, la gamme Grand Ventilateur (Big Fan) est polyvalente et idéale pour les grands espaces clos tels que des gymnases, des écuries, des centres commerciaux ou des entrepôts.
Spécifications
IFM 10
IFM 20
IFM 30
CONCEPTION MÉCANIQUE / ÉLECTRIQUE
Montage IMB14 ou B5 en option IMB14 ou B5 en option IMB14 ou B5 en option
Roulement à billes DE (bloqué) 6310 2RS 6310 2RS 6310 2RS
Roulement à billes NDE 6309 2RS 6309 2RS 6309 2RS
Protection IP IP55 IP55 IP 55
Roulement lifetime >20.000h >20.000h >20.000h
Protection corrosion C3-H C3-H C3-H
Plage de vitesse 40 Nm 80 Nm 110 Nm
Longueur 230 mm 280 mm 310 mm
Poids 29 kg 45.5 kg 72
Spécifications standard
SPÉCIFICATIONS DU VARIATEUR
Alimentation électrique: Triphasée 400 ÷ 480V 50/60Hz
Commande: PM sans capteurs
Filtre réseau: Filtre EMC, filtre Harmonic (tous deux internes)
Vitesse/Commande de position:
Signal analogique externe 0-10 Vdc (Connecteur COM, V1)
Potentiomètre externe (V+, V1, COM)
En série (Sortie S-, S+, Protocole MOD-BUS)
Détecteur de température intégré: En option
Évaluation entraînement IP: IP67
Montage du drive: Intégré sur le flasque côté NDE
Applications habituelles
HVAC/R
Ventilateurs et Systèmes d'aération
Zone de commande - excellente climatisation et le maintien d'une température constante
Solution intégrée et compacte sans réducteur
Grand assortiment de ventilateurs pour des systèmes de ventilation de grande surface
Les systèmes de ventilation peuvent être conçus dans de nombreuses variantes afin de produire un système fonctionnel et efficace. Pour l'utilisation dans des structures ayant des salles ou des halls spacieux, une nouvelle solution économique est disponible pour assurer une répartition de température homogène et un refroidissement correct. Un nouveau concept est d'utiliser la faible vitesse du moteur synchrone à aimants permanents avec des ventilateurs de grand diamètre (jusqu'à 7m) en réduisant la consommation d'énergie.
L'innovant moteur synchrone à aimants permanents à faible vitesse, spécialement conçu pour les ventilateurs HVLS (High Volume Low Speed) avec de grands diamètres est proposé sous le nom IFM, Integrated Drive Direct Fan Motor (Moteur de Ventilateur à accouplement direct avec variateur intégré). La vitesse du ventilateur peut être contrôlée par un variateur intégré et étant donné que le système est complètement sans réducteur (Gearless), le rendement est augmenté et la maintenance considérablement réduite.
La faible vitesse des grands ventilateurs a l'avantage de déplacer une quantité importante d'air à faible vitesse tout en consommant moins d'énergie par rapport aux systèmes traditionnels de ventilation. Dans de nombreux cas, une économie d'énergie de plus de 50% est attendue. Il offre également l'avantage de générer de très faibles émissions de bruit et d'améliorer l'environnement, en créant un espace plus frais et confortable.
Il a été prouvé qu'une vitesse de l'air > 3 m/s apporte un refroidissement supplémentaire insignifiant. La solution plus économique pour répartir la température et assurer un bon refroidissement consiste donc à installer un grand ventilateur à faible vitesse avec une vitesse de l'air < 3m/s.
De l'agriculture à l'industrie, la gamme Grand Ventilateur (Big Fan) est polyvalente et idéale pour les grands espaces clos tels que des gymnases, des écuries, des centres commerciaux ou des entrepôts.
Spécifications
IFM 10
IFM 20
IFM 30
CONCEPTION MÉCANIQUE / ÉLECTRIQUE
Montage IMB14 ou B5 en option IMB14 ou B5 en option IMB14 ou B5 en option
Roulement à billes DE (bloqué) 6310 2RS 6310 2RS 6310 2RS
Roulement à billes NDE 6309 2RS 6309 2RS 6309 2RS
Protection IP IP55 IP55 IP 55
Roulement lifetime >20.000h >20.000h >20.000h
Protection corrosion C3-H C3-H C3-H
Plage de vitesse 40 Nm 80 Nm 110 Nm
Longueur 230 mm 280 mm 310 mm
Poids 29 kg 45.5 kg 72
Spécifications standard
SPÉCIFICATIONS DU VARIATEUR
Alimentation électrique: Triphasée 400 ÷ 480V 50/60Hz
Commande: PM sans capteurs
Filtre réseau: Filtre EMC, filtre Harmonic (tous deux internes)
Vitesse/Commande de position:
Signal analogique externe 0-10 Vdc (Connecteur COM, V1)
Potentiomètre externe (V+, V1, COM)
En série (Sortie S-, S+, Protocole MOD-BUS)
Détecteur de température intégré: En option
Évaluation entraînement IP: IP67
Montage du drive: Intégré sur le flasque côté NDE
Applications habituelles
HVAC/R
Ventilateurs et Systèmes d'aération
Caractéristiques
Alimentation
triphasée
Utilisation
Industrielle
