Monte-charges accessibles - Pylône autoporteur - BKG France - Capacité 1500 kg - Type 1500.15/90

MONTE-CHARGES ACCESSIBLES DE 1500 KG, PYLÔNE AUTOPORTEUR
Moteur en haut dans la gaine :
• Type 1500.15/90, portes à deux vantaux (1500 Kg)

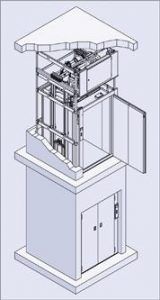

Pylône :
• Pylône en acier galvanisé à chaud (la gaine maçonnée n'est pas obligatoire).

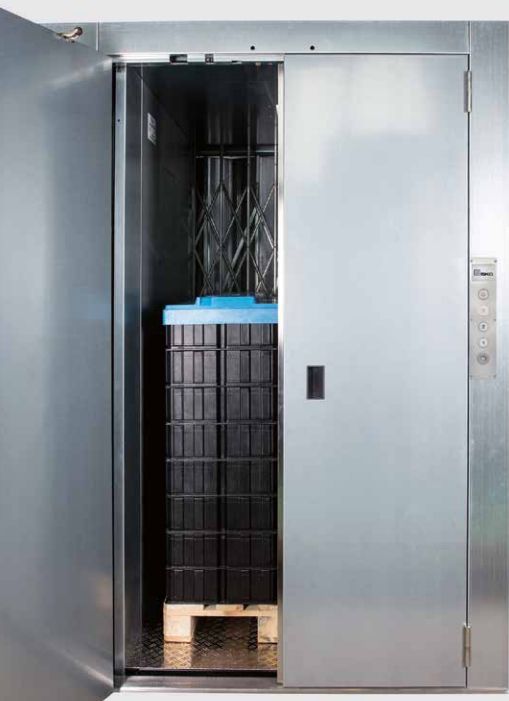

Porte-palières :
• Porte-battantes à deux vantaux DIN 18090, au ras de sol, en galvanisé à chaud.

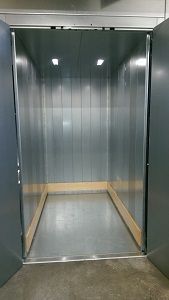

Cabine :
• Éléments de fixation cabine, tôle d'acier galvanisé à chaud
• Parachute à galets et plinthes de protection
• Plancher de cabine en tôle d'acier galvanisé à chaud
• Suspension cabine 2:1, avec 2 x chaînes à rouleaux 10B-3
• Éclairage de cabine et prise de courant 220 V sur le toit de cabine
• Capacité : 1500 kg

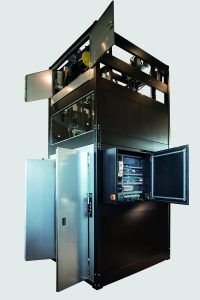

Treuil :
• Transmission par vis sans fin avec roues dentées
• Frein de secours et volant
• Positionné au-dessus dans la gaine
Commande :
• Commande à micro-processeur exécutée comme commande d'appel et d'envoi
• Installation électrique pré-câblée pour un montage simple et raccordée ensemble par un système enfichable
Porte-machinerie :
• Porte-battante à deux vantaux
• Tôle d'acier galvanisé à chaud, avec serrure dormante, fermant à clé
Caractéristiques techniques :

Élément	Caractéristique
Pylône	Pylône autoportant, galvanisé à chaud, fixé au plancher, percement de plafond et plafond Guide en T 90 B
Porte-palières	Porte-battantes à deux vantaux au ras du sol, DIN 18090, tôle d'acier galvanisé à chaud Porte machinerie avec serrure de sûreté
Moteur	Type FG avec volant Vitesse = 0,15 m/s Puissance moteur = 5,50 kW Frein à ressorts Roue crantée Ø 151,00
Contrepoids	Contrepoids d'équilibre
Électrotechnique	Variateur à fréquence, tableau de commande, interrupteur principal tripolaire à clé Relais de protection de phase, surveillance de temps de parcours Signal d'arrivée, blocage de départ Niveau de stationnement (libre éligible) Tension de manœuvre 24V AC Système diagnostic Signalisations et éléments de manœuvre dans les niveaux Indicateur de position, appel entendu Indicateur d'occupé, indicateur de panne Indicateur de surcharge Interrupteur d'appel et d'envoi, interrupteur des transmetteurs d'ordres
