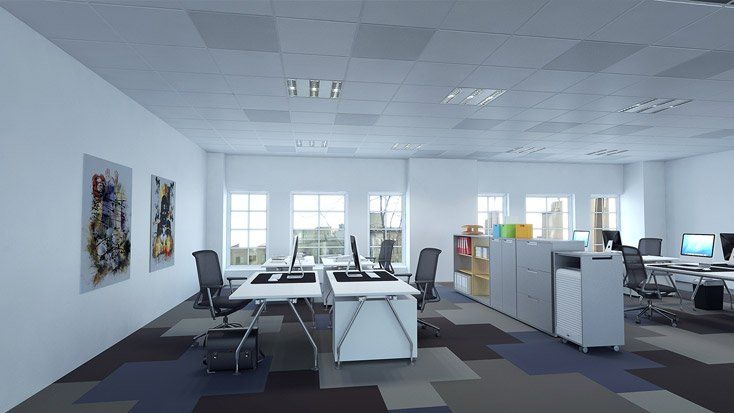

Modules Dynasoft - plafond chauffant - ACSO - Chorusa gris - référence 114335N - dimensions 600x600 et 600x1200 mm

Secteurs d'application :
Bâtiments tertiaires (écoles, crèches, hôpitaux, maisons de retraite, hôtels, commerces, bureaux, salles polyvalentes, etc.)
Caractéristiques du produit :
Les modules Dynawatt sont conçus pour s'intégrer dans l'ossature de plafond suspendu de dimensions 600×600 ou 600×1200 mm.
Composition :
Le module rayonnant Dynawatt est composé de :

• Un isolant thermique en laine minérale rigide de 40 mm d'épaisseur
• Un élément chauffant basse température ACSO (film chauffant Flexel)
• Un parement décoratif à choisir parmi :
  • Dynasoft (voile souple)
  • Dynagypse (plaque de plâtre)

Le complexe est assemblé par collage dans l'usine ACSO.
Les modules chauffants sont livrés équipés d'une liaison froide normalisée de 2 m.
Les modules neutres ont une constitution identique aux modules rayonnants mais sans le film chauffant.
Garantie :
Les modules Dynawatt sont garantis 5 ans (plafond démontable) sous réserve du strict respect du CPT/PRM.
Mise en œuvre :

• Les modules rayonnants sont raccordés par embrochage de leur liaison froide sur une ligne préfabriquée normalisée, équipée de connecteurs 2 entrées.
• Les modules de dimension 600×600 sont disponibles en 44, 60 ou 75 W.
• Les modules de dimension 1200×600 sont disponibles en 88, 120 ou 150 W.
• Les plafonds rayonnants sont alimentés par des lignes électriques issues du tableau général et protégées à l'origine en conformité avec la norme NF C 15-100.
• La protection contre les contacts indirects est assurée par des différentiels 30 mA par tranche maximale de 13 kW en 400 V ou 7.5 kW en 230 V.

Concernant la mise en œuvre :

• Se conformer strictement à l'étude préalable et au plan de calepinage.
• L'isolant complémentaire doit être en laine minérale (rouleau ou panneau) conforme à la norme NF EN 13162.
• En présence d'un pare-vapeur, celui-ci doit être classé M1 et placé entre les modules Dynawatt et l'isolation complémentaire, à condition que cette dernière ait une résistance thermique minimum de 3.5 m²k/W.
• La pose de l'ossature doit être réalisée conformément aux spécifications du fabricant et aux règles de l'art.
• La ligne spécialisée est posée au-dessus des modules PRM et peut être recouverte par l'isolant complémentaire, avec une puissance maximum admissible indiquée sur l'emballage.
• La pose de l'isolant complémentaire doit être effectuée avec soin, dans le respect du DTU, des recommandations du fabricant et des règles de l'art.

Les travaux des autres corps d'état intervenant dans le plénum du plafond chauffant doivent être terminés avant la pose des modules.
Installation :

• Les modules rayonnants doivent être installés conformément au plan de calepinage et être distants d'au moins 10 cm du nu intérieur des murs extérieurs.
• Ils doivent être raccordés à la ligne spécialisée au fur et à mesure de l'avancement.
• Les modules neutres doivent être posés ensuite dans les emplacements restés libres pour assurer la fermeture du plafond.

Mise en service :
La mise en service de l'installation, ainsi que les contrôles et vérifications, doivent être effectués conformément aux prescriptions du chapitre 61 de la norme NF C 15-100, pour tous les points où ce chapitre s'applique.
