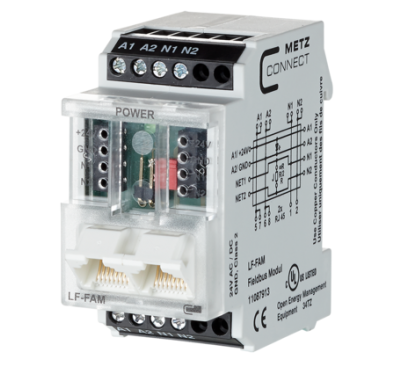

Module de connexion RJ45 - LF-FAM

Le LF-FAM est un module de mise en marche pour connexion de bus, tension d\'alimentation et terminaison du bus réglable. Le module de mise en marche a été développé comme aide au câblage pour appliquer la tension d\'alimentation ainsi qu\'un bus à deux fils sur les modules de bus LON. Une borne de raccordement robuste avec section de raccordement de 2,5 mm² maxi. permet de faire passer la tension d\'alimentation et le bus à deux fils sur la face supérieure de l\'appareil et de les relier aux modules via la fiche de shuntage. Les deux prises RJ45 permettent de raccorder le bus à deux fils à un ordinateur par un câble d\'interface approprié. Sous le cache amovible, il est possible de régler par une fiche shuntage une résistance de terminaison de bus de 52,3 ohms (R/2) pour la topologie de réseau libre et de 105 Ohm (R) pour la topologie linéaire.
Référence : LF-FAM
