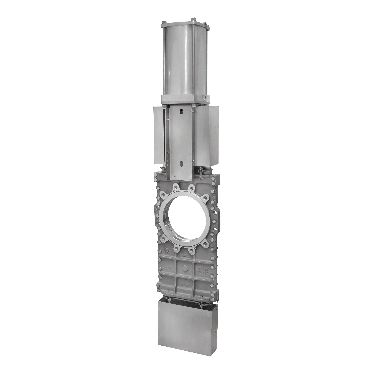

Modèle tk - vanne à guillotine - ser - a pelle traversante bidirectionnelle type wafer
![Modèle tk - vanne à guillotine - ser - a pelle traversante bidirectionnelle type wafer_0](https://www.hellopro.fr/images/produit-2/1/8/1/modele-tk-vanne-a-guillotine-ser-a-pelle-traversante-bidirectionnelle-type-wafer-6933181.jpg)
Description
MODÈLE TK
Vanne à guillotine à pelle traversante bidirectionnelle type wafer de haute performance pour des fluides de concentration élevée Le modèle TK est une vanne bidirectionnelle du type wafer conçue pour fonctionner avec des fluides de consistances élevées. La conception de double joint assure une fermeture sans obstruction pour fluides chargés de solides en suspension. La vanne est d'application principale dans les secteurs suivants :
DIMENSIONS DN 50 à DN 900 (DN supérieurs sur demande)
DN 50 à DN 250: 10 bar
DN 300 à DN 900: 6 bar (1)
(1) 8 bar avec duplex pelle
BRIDES STANDARD ANSI B16.5 (classe 150)
DIN PN 6
DIN PN 16
DIN PN 25
BS "D" et "E"
DIRECTIVES DIR 2006/42/CE (MACHINES)
DIR 2014/68/EU (PED) Fluide: Groupe 1 (b), 2 (Cat. I, mod. A)
DIR 2014/34/EU (ATEX)
Pour obtenir des informations et connaître la disponibilité de catégories et de zones, contacter le département technico-commercial d`Orbinox.
Vanne à guillotine à pelle traversante bidirectionnelle type wafer de haute performance pour des fluides de concentration élevée Le modèle TK est une vanne bidirectionnelle du type wafer conçue pour fonctionner avec des fluides de consistances élevées. La conception de double joint assure une fermeture sans obstruction pour fluides chargés de solides en suspension. La vanne est d'application principale dans les secteurs suivants :
- Pate et papier
- Traitement de l'Eau
- Energie
- Chimie
- Etc.
DIMENSIONS DN 50 à DN 900 (DN supérieurs sur demande)
DN 50 à DN 250: 10 bar
DN 300 à DN 900: 6 bar (1)
(1) 8 bar avec duplex pelle
BRIDES STANDARD ANSI B16.5 (classe 150)
DIN PN 6
DIN PN 16
DIN PN 25
BS "D" et "E"
DIRECTIVES DIR 2006/42/CE (MACHINES)
DIR 2014/68/EU (PED) Fluide: Groupe 1 (b), 2 (Cat. I, mod. A)
DIR 2014/34/EU (ATEX)
Pour obtenir des informations et connaître la disponibilité de catégories et de zones, contacter le département technico-commercial d`Orbinox.
