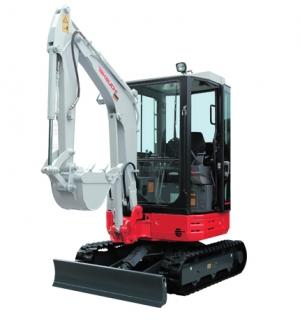

Mini-pelles tb 23 r (2,5 t)

L'espace cabine
1,5m3 de volume intérieur et une visibilité panoramique totale.
Porte d’accès coulissante.
Tourelle à rayon court.
Le système de pilotage hydraulique
propre à TAKEUCHI apporte DOUCEUR et PRÉCISION dans le contrôle de tous les mouvements.
La console de gauche
en position relevée neutralise tous les mouvements de l’équipement ainsi que les commandes de translation. En position abaissée, elle interdit l’accès au poste de pilotage.
Cabine homologuée ROPS, FOPS, TOPS
protégeant efficacement le conducteur de chocs éventuels.
Amortisseur de fin de course
sur le vérin de flèche.
Le centre de gravité situé très bas autorise une stabilité excellente.
Chenilles caoutchouc à pas court pour réduire les vibrations et augmenter sensiblement leur durée.
Accessibilité incomparable
Basculement de la plate forme support de la cabine ou canopy.
Ouverture totale des capots latéraux et arrière.
Protection de l'environnement
NOUVEAU MOTEUR conçu pour être CONFORME AUX EXIGENCES DE TOUTES LES NORMES MONDIALES, et de plus, particulièrement silencieux.
DIMENSIONS ET POIDS
Poids en ordre de marche canopy / cabine 2415 / 2595 kg
Longueur (position transport) 3925 mm
Largeur 1400 mm
Hauteur canopy / cabine 2430 / 2450 mm
Rayon de rotation arrière 840 mm
Garde au sol 265 mm
MOTEUR. DIESEL Refroidissement par eau
Marque Yanmar 3TNV76
Type 3 cylindres 4 temps
Puissance 13,9 kw / 18,9 ch à 2300 tr/mn
Couple maxi 65,3 Nm
Cylindrée 1115 cc
Consommation (à100% de charge) 4,5 L/h
Emission de CO² 269 g/kWh
Norme moteur Stage III A / Tier 3
Capacité circuit de Refroidissement 3,5 L
Capacité d'huile 3,4 L
Capacité du réservoir carburant 30 L
GODET STANDARD
Largeur du Godet 460 mm
Capacité du godet 64 L (SAE)
PERFORMANCE
2 Vitesses de translation 2,4/4,2 Km/h
Vitesses de rotation tourelle 9,6 tr/mn
Pente maxi 30°
Forces de cavage godet 1937 kg
Force de vérin de balancier 1270 kg
Pression au sol 0,310 / 0,333 kg/cm²
LAME BULL
Largeur / hauteur 1400 x 300 mm
Débattement haut / bas 320 / 335 mm
DEPORT DE FLECHE
Type Pieds de flèche articulé
Angle droit / gauche - canopy (cabine) 50° / 80° (50° / 65°)
TRACTION
Chenilles caoutchouc / acier 250 mm
DEBATTEMENTS
Profondeur Maxi 2560 mm
Profondeur verticale 2170 mm
Hauteur de déchargement canopy / cabine 2950 / 2640 mm
Hauteur maxi 4195 / 3820 mm
Portée Maxi 4430 mm
Portée Maxi au sol 4330 mm
Rayon rotation minimum 1630 mm
Déport maxi du godet D/G 605 / 565 mm
CIRCUIT HYDRAULIQUE
Pompe Type Variable (P1+P2) + Fixe (P3+P4)
Pression 21,6 x 2 + 18+ 6,4 bars
Débit 23 x 2 + 14,7 + 9,4 L/mn
Circuit auxiliaire 37,7 L/mn
Moteur de rotation Piston axial
Moteur de traction Piston axial
Capacité de réservoir hydraulique 25 L
